多孔弧形槽方形金属安装连接板结构

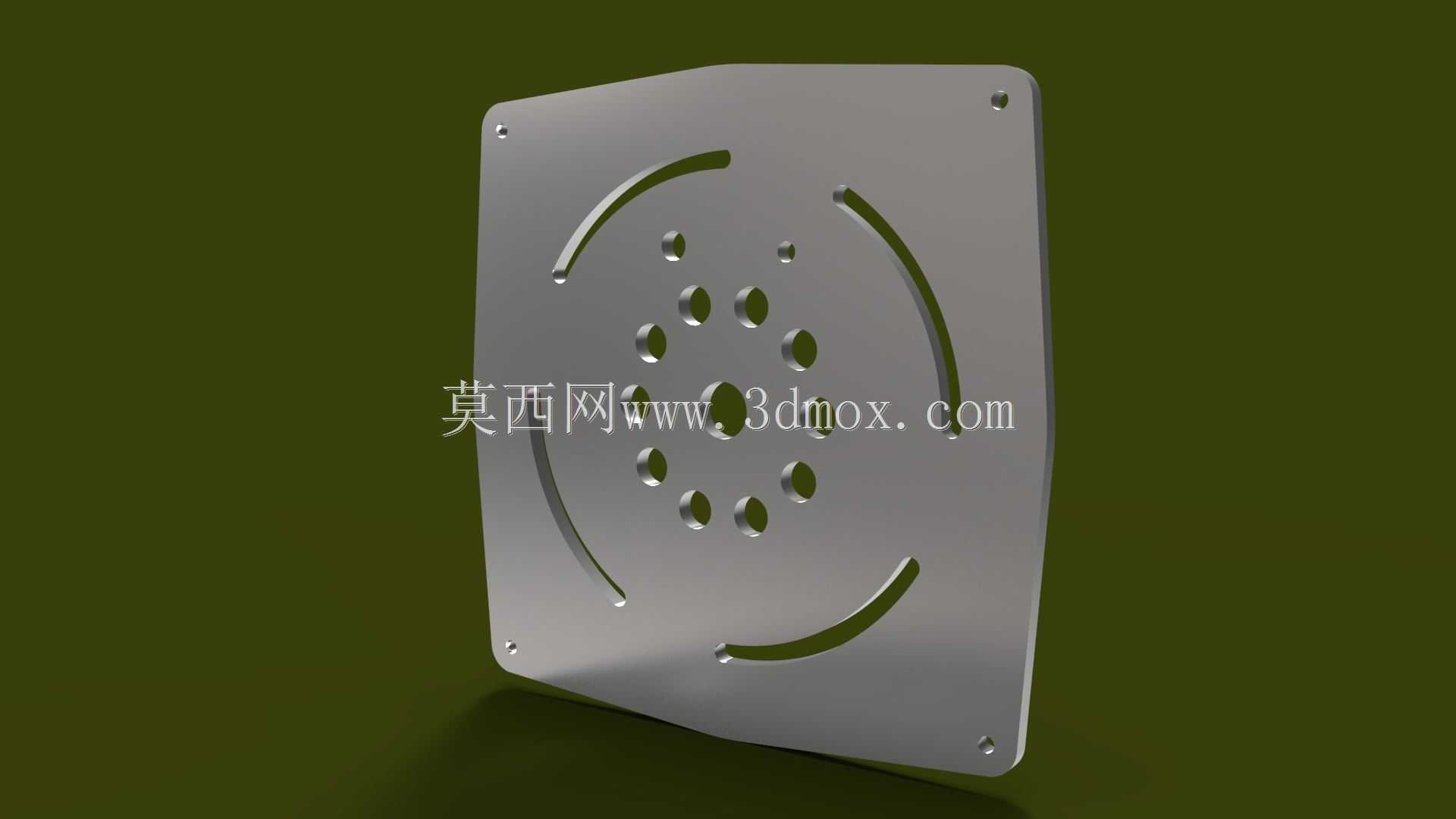

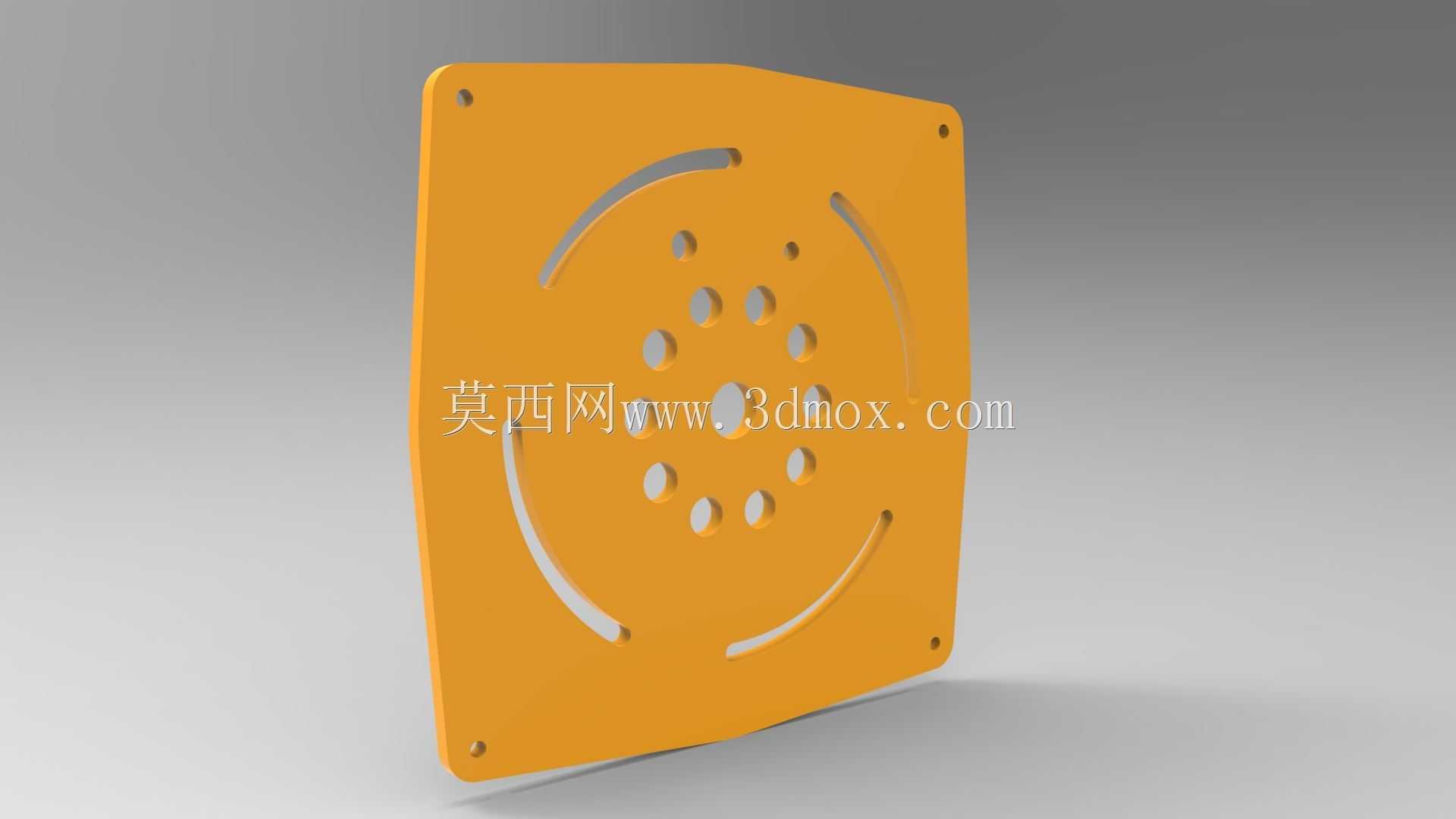

　　这类带弧形槽与阵列孔的方形金属安装板，常出现在需要角度微调的工装夹具、检测设备载台、小型自动化模组的连接环节里，很多做非标设备的工程师在搭建工位治具时，都会优先考虑这类带调节余量的板件结构，不用额外加工复杂的调节座就能实现小范围的角度偏转适配。从结构上看，板件整体采用方形切角的外形轮廓，四个边角位置预留了沉头安装孔，安装时可以把螺丝头完全埋入板件平面，不会突出表面干涉后续搭载的零件，这几个边角孔的位置是按照标准安装间距做的布局，能直接适配市面上常见的工业铝型材端面、标准工作台面板的安装孔位，不用重新配打孔位就能快速固定。板件中心区域做了环形阵列的通孔组，中心是一个稍大的主定位孔，周围环绕两圈不同直径的小孔，

　　这些小孔一方面是用来给搭载的零件做螺丝固定，不同孔径的孔位可以适配不同规格的紧固件，不用在搭载零件上额外做转接结构；另一方面这些贯通孔也能减轻板件整体重量，同时在有气路、线路穿过的工位里，可以直接让管线从孔位穿出，不用在板侧额外走布线槽，让工位整体布局更整洁。围绕中心孔组的四条弧形通槽是这个板件最核心的功能结构，槽的弧度是按照中心定位孔的圆心做的同心圆弧设计，当需要调整搭载零件的周向角度时，只需要松开穿过弧形槽的紧固件，就能让搭载零件沿着弧形槽的轨迹做一定角度的旋转，调整到目标角度后再锁紧螺丝即可完成固定，不需要把整个板件拆下来重新定位，在需要频繁调整工位角度的检测、装配场景里，这种结构能大幅减少调校的时间成本。

　　板件的边缘做了小倒角处理，没有尖锐的毛刺边，在车间装配作业时不会划伤操作人员的手套或者皮肤，板件整体采用金属板材加工，平面度控制在常规工装配件的公差范围内，能保证搭载零件安装后不会出现平面倾斜的问题。在实际选型使用时，需要注意板件的安装边界，四个边角安装孔的中心到板边的距离是固定的，在设计安装基座的时候要预留足够的平面空间，避免板件安装后和基座周边的结构产生干涉；弧形槽的调节角度范围是预先设计好的，在做角度调整时不要超过槽的两端极限位置，避免紧固件滑出槽位导致零件脱落。另外板件上的阵列小孔是按照标准孔距排布的，除了固定零件之外，也可以作为定位销的配合孔使用，在需要重复定位的工位里，搭配定位销使用能进一步提升重复安装的精度，

　　不用每次调整后都重新打表找正。很多刚入行的结构设计人员在做这类调节板的时候，容易忽略弧形槽的宽度公差，槽宽如果做的偏大，锁紧螺丝的时候会出现板件偏移的问题，如果做的偏小，螺丝穿入后滑动阻力太大，调整角度的时候会很卡涩，这个板件的槽宽和常用的M4、M5紧固件杆径做了合理的间隙配合，既能保证滑动顺畅，又不会在锁紧后出现过大的间隙误差。板件的厚度选择也兼顾了刚性和重量，在常规的工位负载下不会出现弯曲变形，同时不会因为太厚导致整体重量过大，增加移动模组的负载。在一些视觉检测的工位里，这类板件还可以作为相机安装的调节板，通过弧形槽微调相机的拍摄角度，让相机的视场刚好对准待检测的工件位置，相比专门的角度调节台，这种一体式的板件结构成本更低，安装占用的空间更小，适合在空间紧凑的小型设备里使用。还有一些工装夹具的应用场景里，会把这类板件作为夹具的基准板，中心孔用来安装定位销，实现工件的初定位，周围的小孔用来安装夹紧气缸或者压块，弧形槽则用来调整夹紧机构的位置，适配不同尺寸规格的工件，不用更换整个夹具基板就能实现多规格工件的兼容，大幅提升工装的通用率，减少生产过程中更换工装的时间。
