杆装可调式锁紧铰臂连接组件结构

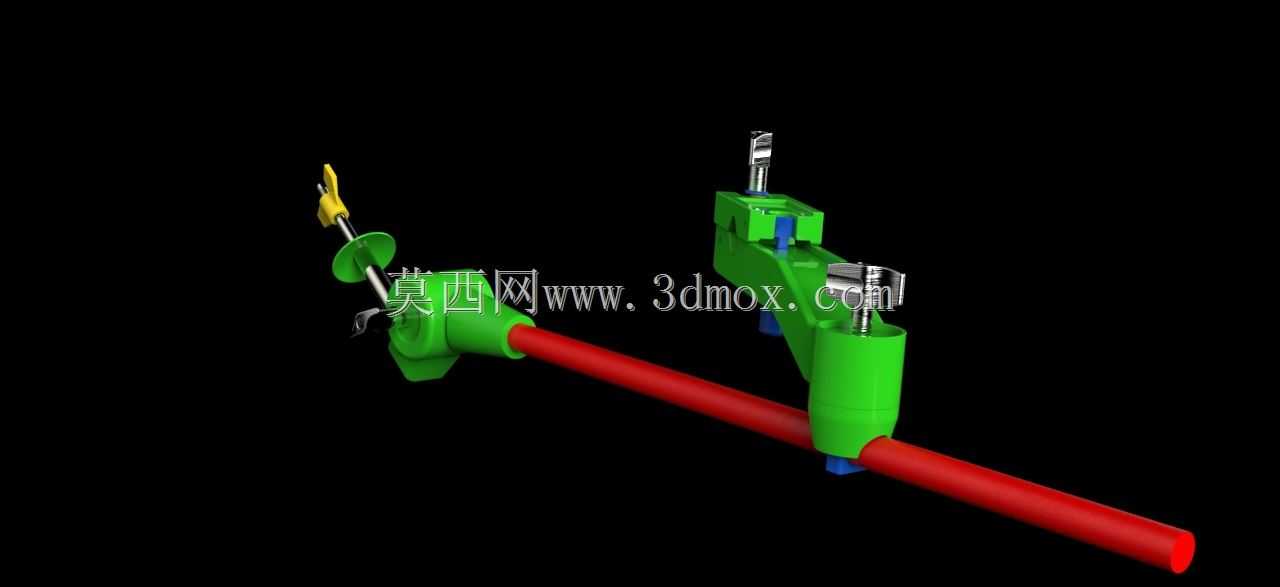

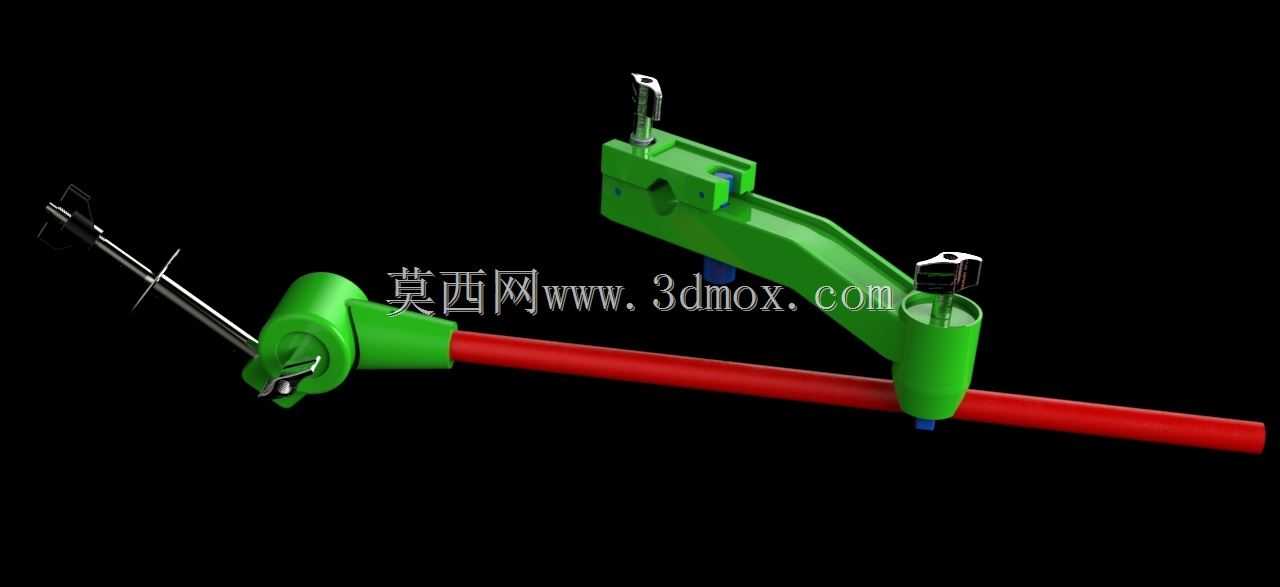

　　这款杆装铰臂组件主要适配直径统一的圆杆类安装基体，常见于小型实验工装、桌面级工位辅具、教学演示机械结构的搭建场景，核心作用是在圆杆上实现横向构件的角度可调锁紧与末端执行件的方位固定，替代传统抱箍加支架的零散拼接方案，减少装配时的零件对齐工作量。从结构布局来看，主体臂身采用长条形等截面设计，臂身下方设置两处与圆杆接触的定位凸台，两处凸台的间距经过匹配计算，刚好能在圆杆外壁形成稳定的两点支撑，避免单点位锁紧时臂身绕杆转动的问题；臂身上方配置两组带滚花旋钮的锁紧螺钉，旋钮的滚花纹理做了加深处理，徒手操作时无需额外工具就能施加足够的锁紧力矩，螺钉末端采用平端设计，锁紧时不会在圆杆表面压出凹痕，方便后续调整位置时不会出现卡滞。

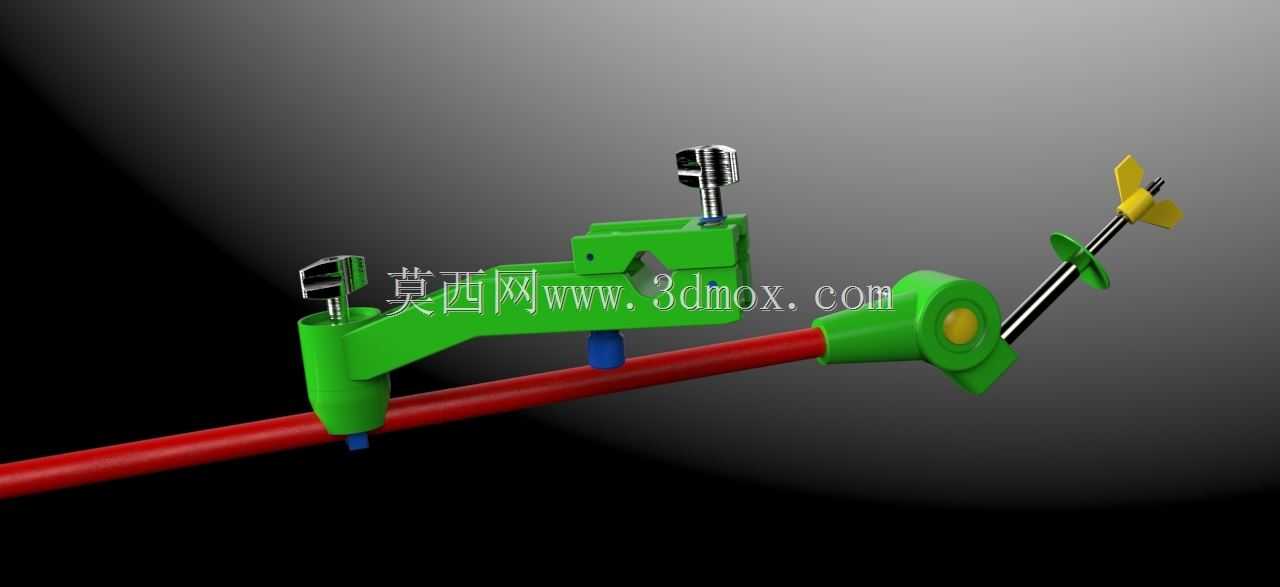

　　臂身与圆杆接触的定位凸台内嵌了耐磨尼龙垫块，垫块与臂身采用过盈压装的方式固定，既可以增大与金属圆杆之间的静摩擦力，提升锁紧后的抗滑移能力，也能避免金属臂身直接接触圆杆造成的表面镀层划伤，长期反复调整位置也不会出现接触间隙变大的问题。臂身末端的铰接座采用球铰式连接结构，铰接座的转动中心与臂身安装平面保持固定高度差，这个高度差的设置是为了给末端连接件的转动留出足够的避让空间，避免末端件转动到极限角度时与臂身或者安装圆杆发生干涉；铰接座的锁紧同样采用侧面旋钮式螺钉，锁紧后可以将末端件固定在空间内任意角度，适配不同朝向的作业需求。末端连接件上集成了穿杆式固定位，可以直接穿装细长杆类构件，比如图中展示的带螺旋桨的细长轴，

　　穿杆位的内孔做了公差适配，既能保证细长杆顺利穿入，也能在侧面锁紧螺钉作用下实现无间隙固定，不会出现杆件晃动的问题。设计过程中首先确定的是适配圆杆的直径参数，所有与圆杆接触的型面都按照对应直径的圆弧做匹配，保证接触面积最大化，减少单位面积的接触压力，避免长期锁紧后圆杆出现局部变形；臂身的壁厚经过受力校核，在承受末端1kg以内负载时，臂身的最大变形量控制在0.1mm以内，满足常规工位辅具的刚度要求，同时不会因为壁厚过大造成整体重量冗余。安装边界方面，臂身安装在圆杆上之后，横向伸出的长度根据不同的安装位置可以灵活调整，不需要在圆杆上预先加工定位孔或者安装平面，只要是表面光滑的等直径圆杆都可以实现快速装拆，

　　整个组件的所有锁紧操作都不需要内六角扳手、螺丝刀等额外工具，徒手就能完成位置调整和锁紧固定，非常适合需要频繁改动工位布局的实验场景或者教学演示场景。铰接部分的转动阻尼做了适配调整，在未完全锁紧的状态下，末端连接件可以停留在任意调整的角度，不会因为自身重力出现下垂，方便操作人员在调整时先预定位，确认角度合适后再完全锁紧，减少反复调整的次数。臂身的棱角位置都做了R2的圆角处理，避免装配调整时尖锐棱角划伤操作人员，所有外露的螺钉头部都做了沉头设计，不会突出臂身表面，减少操作时的磕碰风险。从实际使用场景来看，这类铰臂组件还可以拓展应用在小型摄影支架、实验室管路固定、桌面传感器安装支架等场景，只要是需要在圆杆上固定横向构件并实现角度可调的需求，都可以通过调整末端连接件的形式来适配，不需要重新设计主体臂身结构，具备较好的结构通用性。
