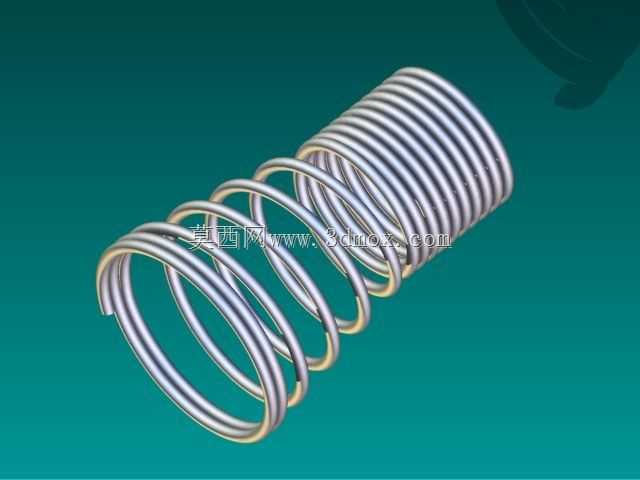

日常做设备结构设计时,这类等节距圆柱压缩弹簧是最常接触的弹性元件之一,小到消费电子的按键回弹结构,大到重型工程机械的缓冲减震模组,都能看到它的应用身影。不同于拉伸弹簧需要预设挂钩结构、扭转弹簧需要设计力臂安装位,压缩弹簧的安装适配性更强,多数场景下只需要在两端预留对应直径的安装沉孔或者导向轴,就能完成装配,不需要额外设计复杂的连接结构,这也是它在各类设备中应用覆盖率极高的核心原因。做这类弹簧的三维建模时,首先要明确的是实际工况下的受力需求,线径的选择直接决定了弹簧的刚度,线径越粗,相同压缩量下能提供的回弹力越大,但对应的疲劳寿命会随应力集中程度变化,所以建模前需要先核算工况下的最大压缩量,确保弹簧压并时的应力不会超过材料的许用应力,
避免使用过程中出现永久变形失效。节距的设计也不是随意取值,除了要保证自由状态下相邻簧圈之间留有足够的间隙,容纳工作行程内的压缩变形量,还要考虑两端并紧磨平段的长度,常规压缩弹簧会在两端设置1到2圈的并紧支撑圈,这部分簧圈不参与弹性变形,主要作用是保证弹簧受压时不会出现侧向偏斜,让受力始终沿轴向传递,避免安装后出现卡滞、弹力偏移的问题。建模过程中,螺旋扫描的轨迹线需要严格匹配节距参数,两端并紧段的节距要逐步过渡到等于线径尺寸,保证并紧圈的簧圈完全贴合,磨平端的平面要和弹簧轴线垂直,平面度误差控制在合理范围内,不然安装到设备上之后,弹簧受压时会出现单侧受力过大的情况,轻则导致弹力不足、回弹卡滞,重则会因为局部应力过大出现簧圈断裂的问题。
从安装边界来看,这类弹簧的外径尺寸需要比安装沉孔的内径小0.5到1毫米,避免弹簧受压膨胀时和孔壁产生摩擦,影响弹力输出的线性度;如果是采用内导向轴的安装方式,弹簧内径要比导向轴直径大0.3到0.8毫米,间隙过小会导致弹簧伸缩时和导向轴刮蹭,间隙过大则容易让弹簧在压缩过程中出现弯折失稳,尤其是长径比超过4的压缩弹簧,必须搭配导向结构使用,不然受压到一定行程时就会出现侧向弯曲,完全失去弹性支撑的作用。实际应用场景里,这类弹簧常被用在阀门的启闭复位结构、自动化设备的缓冲限位模组、工装夹具的压紧结构、车辆悬挂的减震辅助结构中,不同场景下对弹簧的端面处理、表面处理要求也有区别,比如在腐蚀环境下使用的弹簧需要做钝化或者镀层处理,
高频往复运动场景下的弹簧需要对簧圈表面做喷丸强化,提升疲劳强度。建模时还要注意还原簧圈的自然过渡形态,不要出现扫描特征的棱角或者断面错位,因为弹簧的应力集中点往往出现在簧圈的过渡位置,三维模型的曲面连续性如果做不到位,后续导入仿真软件做受力分析时,会出现应力计算结果失真的问题,没法给实际选型和生产提供准确的参考。很多新手工程师做弹簧建模时,容易忽略并紧圈和有效圈的过渡段处理,直接用固定节距做螺旋扫描,做出来的模型两端没有支撑结构,和实际生产出来的弹簧形态差异很大,拿去做装配干涉检查时会出现尺寸误判,比如预留的安装沉孔深度是按照有效工作圈的压并高度计算的,没算上两端并紧圈的厚度,最后实际装配时就会出现弹簧压并后长度超差,导致机构没法运动到设计行程。另外,弹簧的两端磨平长度一般不超过簧圈线径的四分之一,磨平后的端面粗糙度要满足装配要求,不然安装后和配合面的接触面积不足,受力时容易出现滑移偏斜,这些细节在三维建模时都要有所体现,不能只做一个简单的螺旋曲面就草草了事,要让模型完全匹配实际加工后的零件形态,才能给后续的装配调试、仿真分析、出图加工提供可靠的依据。
