推入式PCB板固定支撑卡扣结构

　　这类推入式PCB支撑卡扣，是电子设备内部板卡装配环节里用量极大的小型紧固零件，日常在工控主板、电源模块、消费电子主控板、车载电控单元的板间固定场景中随处可见，核心作用是在PCB板和安装基面之间留出稳定的绝缘间隙，既避免板底焊点与金属基面接触短路，也能为板下走线、贴片元件预留排布空间，同时抵消设备运行中产生的小幅振动，避免板卡受震出现焊点开裂、接插件松脱的问题。

　　从结构设计逻辑来看，这款卡扣采用了无螺丝快装的思路，底部带外翻边的圆盘基座是安装定位基准，对应安装基面只需要冲制或钻削匹配直径的光孔，装配时直接将下部带倒扣的柱体压入安装孔即可，柱体周向分布的弹性卡爪在压入过程中受孔壁挤压向内收缩，完全穿过安装孔后卡爪自动回弹张开，配合底部圆盘牢牢卡在安装基面两侧，不需要额外的螺母、点胶工序，单人徒手或者用简单的压装工具就能完成装配，相比传统螺柱加螺丝的固定方案，单工位装配耗时能压缩七成以上，非常适合大批量流水线的板卡装配作业。

　　上部的板件卡持结构做了对称的弹性悬臂设计，悬臂末端带向内的限位凸台，安装PCB板时只需要将板上对应的定位孔对准卡扣顶部稍微下压，弹性悬臂受挤压力向外张开，待PCB板落到中部的环形支撑台阶面上时，悬臂回弹让限位凸台卡在PCB板的上表面，配合环形支撑面完成板件的上下限位，不需要额外的紧固件就能把PCB板牢牢固定住，后期需要检修拆卸板件时，只需要用镊子或者平口工具轻轻拨开两侧的弹性悬臂，就能直接向上取出PCB板，不会对板件或者卡扣本身造成损伤，可满足多次重复拆装的检修需求。

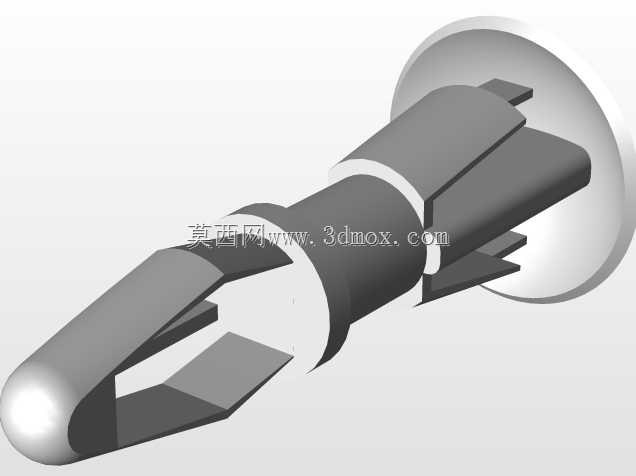

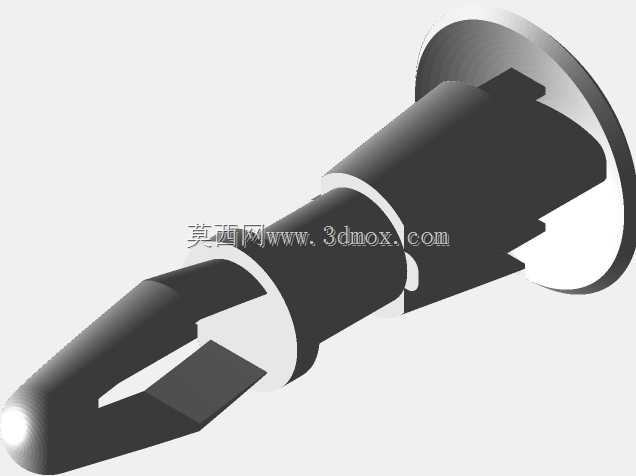

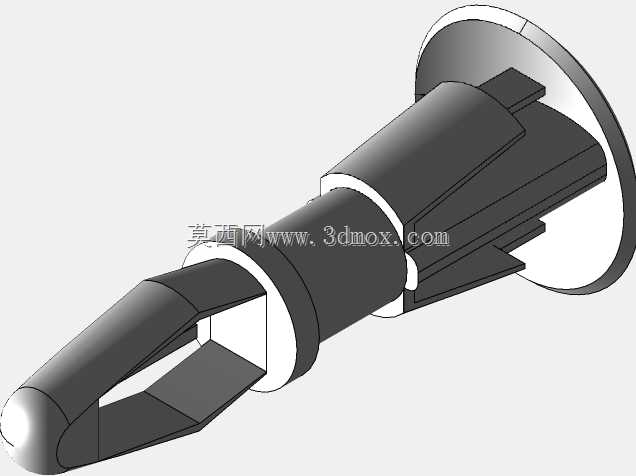

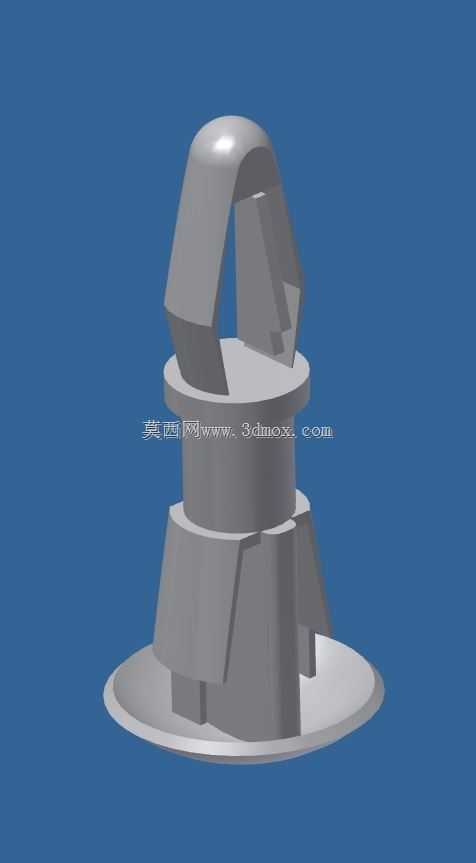

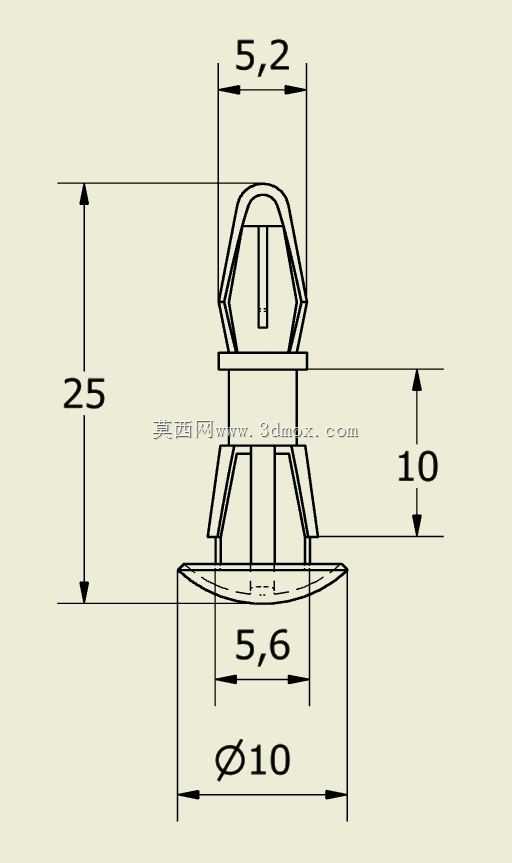

　　尺寸设计上，这款卡扣的安装边界做了充分的适配考量，底部安装柱的直径匹配行业通用的3mm到5mm区间的标准安装光孔，不需要为了这款卡扣单独定制非标准的孔位，能直接适配现有多数电控箱体、设备机架的预制孔位；中部环形支撑台阶的直径比PCB板定位孔直径大2mm左右，能提供足够的支撑面避免板件受压出现局部凹陷，支撑台阶到基座底面的高度就是PCB板与安装基面之间的净间隙，这个高度尺寸覆盖了常规板下元件的高度需求，能容纳普通贴片电容、电阻以及高度在间隙范围内的低矮接口元件，避免元件被挤压损坏；上部弹性悬臂的张开行程做了限位设计，最大张开量不会超过材料的弹性屈服极限，采用常规的PA66或者PP注塑材料生产时，反复拆装几十次也不会出现悬臂断裂、塑性变形的问题。

　　在实际应用选型时，需要重点核对几个关键尺寸边界：首先是安装孔的直径公差，要保证卡扣下部卡爪压入后既能顺利回弹，又不会出现径向窜动，一般安装孔直径公差控制在±0.1mm区间时，卡扣的固定可靠性最佳；其次是支撑高度的匹配，要确保板下最高元件的顶面与安装基面之间留有至少0.5mm的安全间隙，避免元件顶到基面造成短路或者元件压损；另外还要关注卡扣上部卡持位的开口尺寸，要匹配所用PCB板的厚度，常规1.2mm、1.6mm、2.0mm厚度的PCB板都有对应的卡扣规格适配，卡持过松会导致板件晃动，卡持过紧则会造成装配困难甚至PCB板被压裂。

　　这类卡扣的材料选择也和应用场景直接相关，普通室内工控设备场景用添加了阻燃剂的PA66材料即可，能达到UL94-V0的阻燃等级，满足电子设备的防火要求；车载或者户外设备场景则需要选用耐高低温、抗紫外线的改性材料，保证在-40℃到85℃的温度区间内不会出现材料脆化、弹性失效的问题；如果是有绝缘耐压要求的高压电源类设备场景，还需要选用绝缘强度更高的特种工程塑料制作，避免高压下出现爬电、击穿的问题。

　　从结构优化的细节来看，这款卡扣的所有棱边都做了圆角过渡处理，没有尖锐的飞边、毛刺，一方面是注塑生产时更容易脱模，提升生产良率，另一方面也能避免装配时划伤工人手指、刮破PCB板上的阻焊层，下部卡爪的导入端做了锥面导向，压入安装孔时能自动找正，不需要刻意对准角度就能顺利压入，上部悬臂的导入端也做了斜角导向，PCB板下压时能顺着斜面顺利滑入卡持位，降低装配对位的难度。中部的柱体部分做了等强度的减胶设计，既节省原材料成本，也能避免注塑时出现壁厚不均导致的缩痕、气泡问题，同时还能让柱体保留适当的韧性，在设备受冲击时能产生小幅形变吸收冲击能量，避免硬接触导致的卡扣断裂或者PCB板开裂。
