可移动散料转运带式输送设备结构

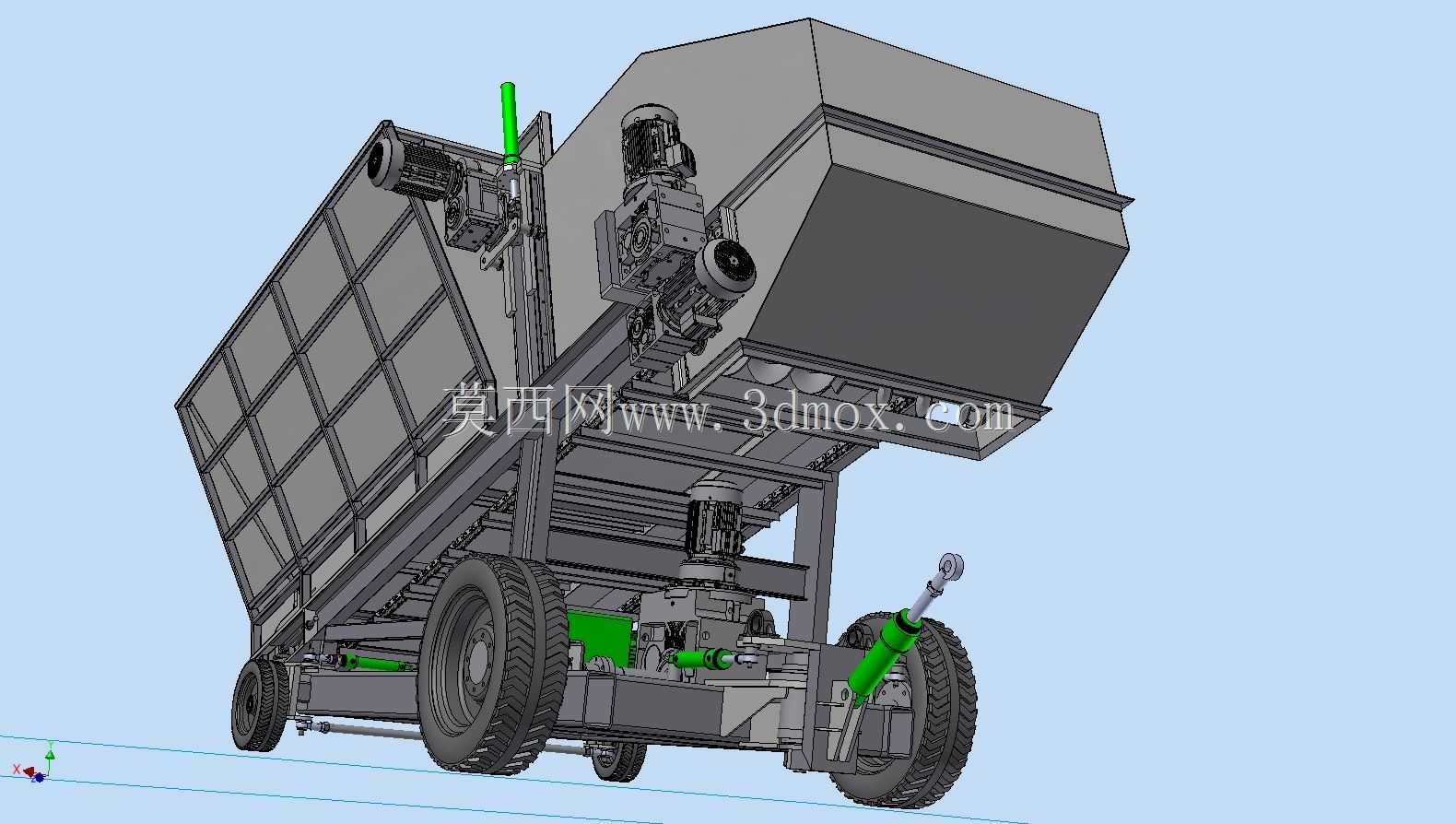

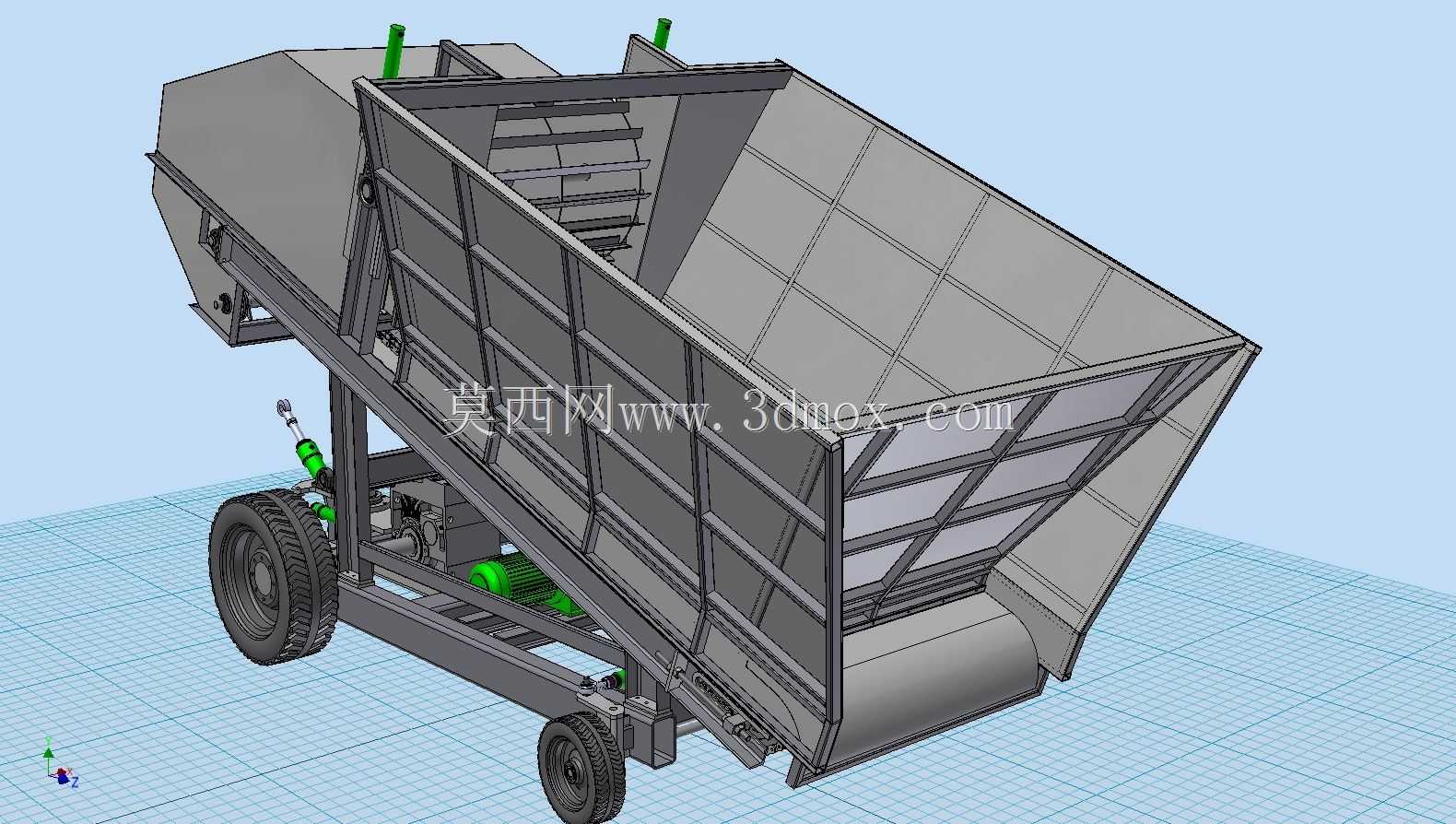

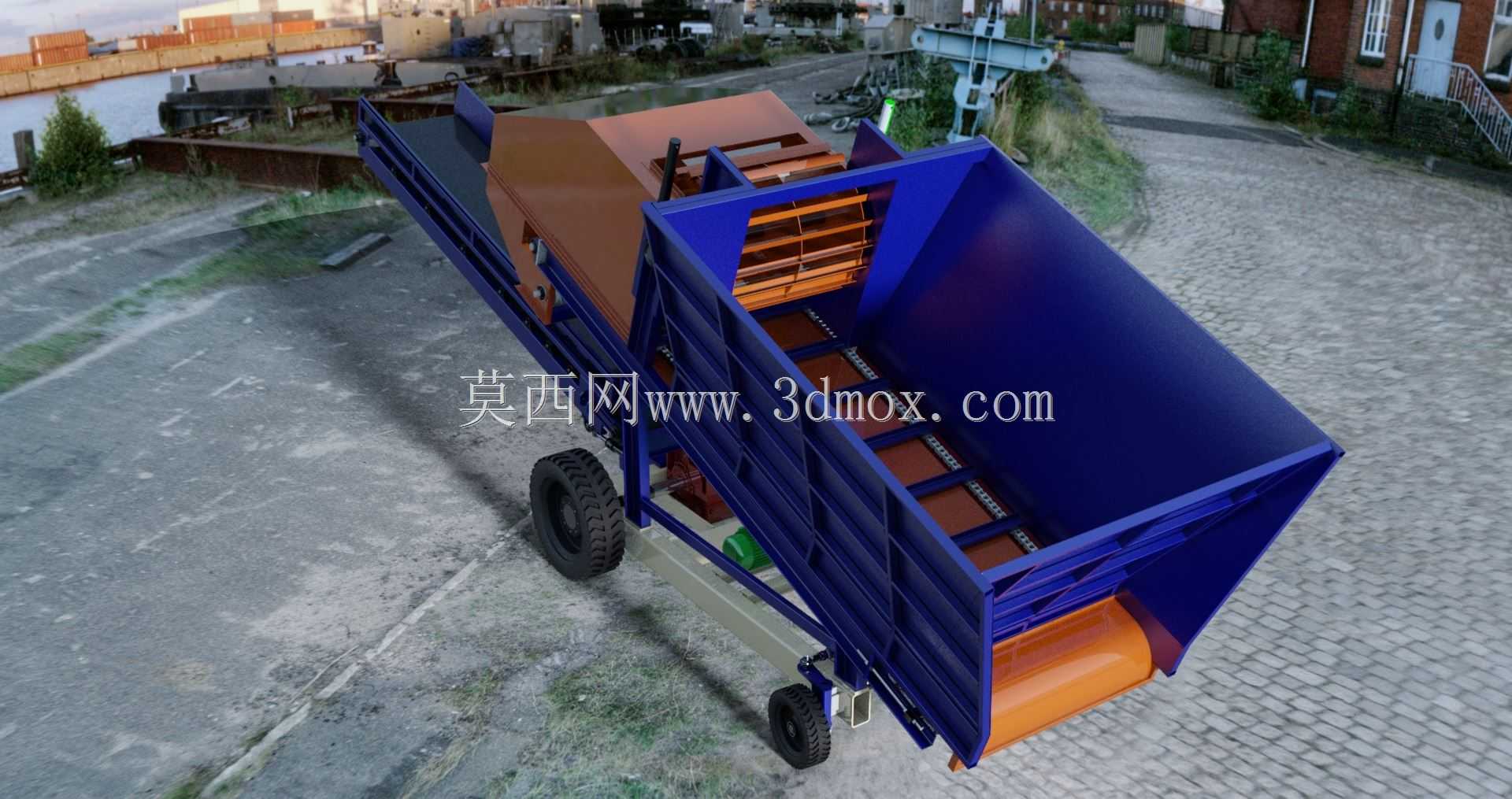

　　倾斜角度大于常见散料的自然安息角，能避免湿黏物料在料斗内壁积料挂壁，受料斗的宽度大于常规装载机、小型挖掘机的卸料斗宽度，能减少卸料过程中的物料撒漏，不需要额外在受料点设置挡料围挡。下部的驱动单元采用电机减速机直连驱动滚筒的布置形式，相比链传动的驱动结构，直连结构的传动效率更高，日常维护点更少，驱动滚筒表面做菱形包胶处理，能增大滚筒与输送带之间的摩擦力，避免重载工况下输送带出现打滑丢转的问题，改向滚筒分布在设备的受料端、卸料端以及张紧段，所有滚筒的轴端都采用带座外球面轴承做支撑，轴承座自带密封结构，能阻挡作业场景中的粉尘进入轴承内部，延长润滑脂的更换周期。行走轮组采用重载充气橡胶轮，轮轴与主框架之间采用回转支撑结构连接，这款可移动带式输送设备，主要面向散状物料的短距离转运、多点位卸料作业场景，在粮食收储点的散粮转堆、小型砂石料场的骨料临时转运、建筑施工场地的渣土短距离输送、生物质加工厂的原料堆垛转运等场景中适配性极强，区别于固定安装的带式输送机，它自带行走轮组，不需要提前浇筑混凝土基础做预埋固定，转场时仅需牵引设备拖拽即可完成点位转移，对于作业点位频繁变动的临时作业场景来说，能省去大量基础施工、设备拆装的工时成本。从结构设计逻辑来看，设备整体采用框架式型钢焊接承载结构，主框架选用矩形钢管做纵梁与横梁，焊接后做整体去应力处理，避免长期受交变载荷出现焊缝开裂、框架变形的问题。设备上部设置大倾角受料斗，料斗侧壁做倾斜导料设计，

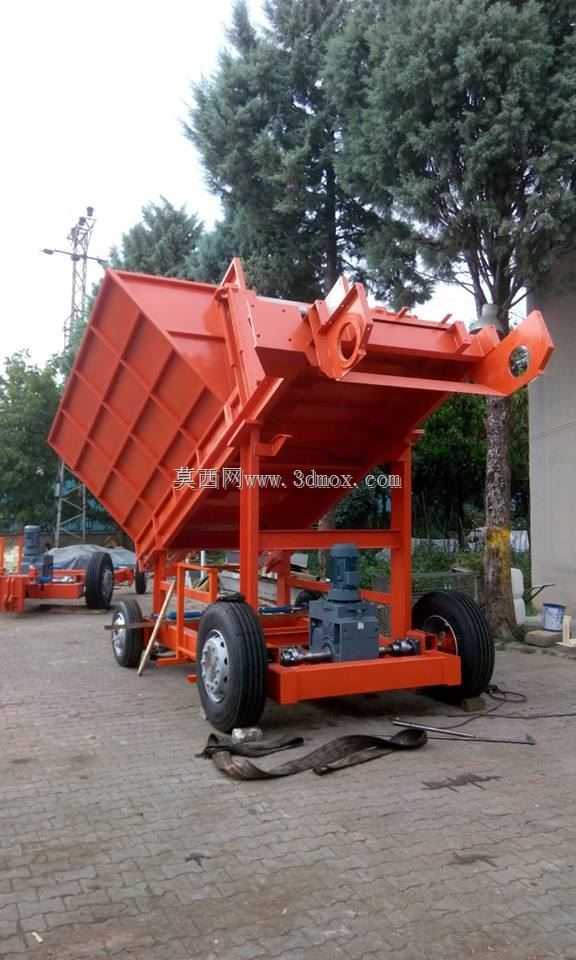

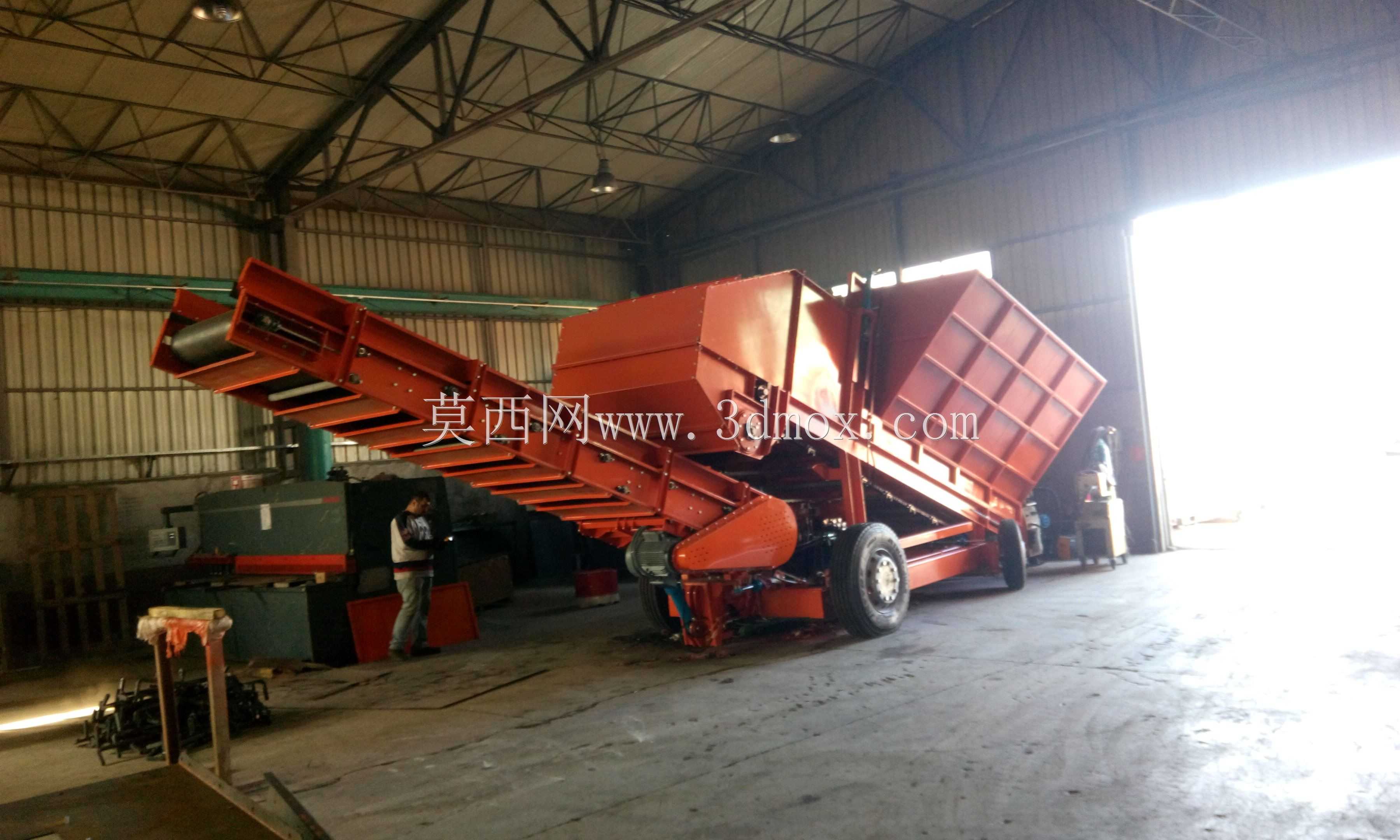

　　其中前端轮组带转向牵引架，牵引架的连接尺寸适配常见的农用拖拉机、小型装载机的牵引挂钩，转场时可以直接挂接牵引，不需要额外的吊装设备辅助，后轮组采用定向轮结构，保证牵引行驶过程中的直线行驶稳定性，轮组的承载能力按照设备满载工况下的总重量做1.5倍安全系数选型，避免在不平整的场地行驶时出现轮组变形、爆胎的问题。输送带采用分层织物芯耐磨输送带，带面厚度根据输送物料的磨琢性选型，输送砂石、矿渣等磨琢性强的物料时选用上覆盖胶厚度6mm的耐磨带型，输送粮食、木屑等磨琢性弱的物料时可选用上覆盖胶厚度3mm的普通带型，输送带的张紧采用螺旋张紧结构，张紧行程预留输送带总长度的3%，能补偿输送带长期运行后出现的塑性伸长，不需要频繁裁剪输送带重新做接头。设备的导料槽设置在受料段，导料槽的侧边与输送带之间采用耐磨橡胶板做密封，橡胶板与带面的接触压力调整到刚好贴合的状态，既可以避免物料从带边撒漏，又不会因为压力过大造成输送带的额外磨损。从安装边界尺寸来看，设备的整体宽度控制在2.2米以内，满足乡村道路、厂区内部道路的通行宽度要求，不需要办理超宽运输手续，整机长度根据输送距离的不同做模块化设计，常见的10米输送距离机型，整机卸料高度可以在3米到5米之间调整，调整方式采用液压油缸举升的形式，油缸的支撑点做加强筋焊接加固，举升过程中框架的变形量控制在1/1000以内，避免举升过程中输送带出现跑偏。设备的两侧设置有可折叠的检修走道，转场运输时可以将走道向上翻折固定，减小整机的运输宽度，

　　作业时放下走道并插好安全销，方便巡检人员检查输送带的运行状态、清理带面的粘附物料。在防跑偏设计上，设备每隔3米设置一组槽型调心托辊，托辊的侧辊角度设置为35度，能在输送带出现轻微跑偏时自动纠偏，上下分支的托辊间距按照重载工况设计，上分支托辊间距控制在1.2米以内，下分支回程托辊间距控制在3米以内，避免输送带在重载下出现下垂度过大、运行阻力增大的问题。设备的电气控制箱采用防尘防水结构，布置在主框架的侧部，操作按钮设置有启动、停止、急停功能，急停按钮采用自锁式，分布在设备的受料端、卸料端以及控制箱位置，出现紧急情况时可以在就近位置按下急停切断动力电源。考虑到户外作业的需求，设备的整体涂装采用环氧富锌底漆加聚氨酯面漆的两层涂装工艺，

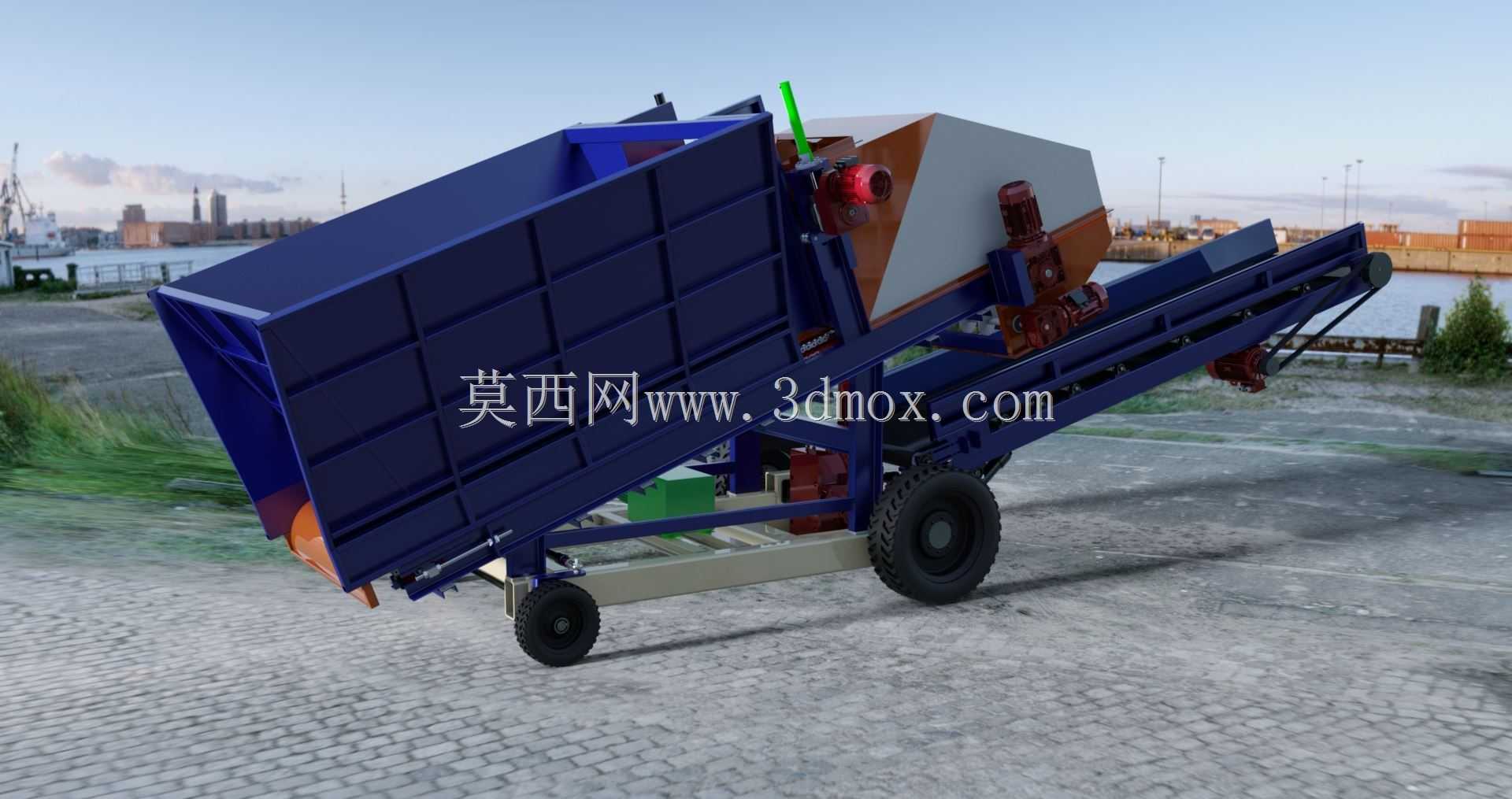

　　漆膜总厚度不小于120微米，能适应露天作业的日晒雨淋环境，避免框架结构过早出现锈蚀。在实际作业过程中，这款设备可以和装载机、挖掘机等上料设备配合，也可以直接承接上游固定皮带机的来料，将物料转运到堆料点或者运输车辆上，相比人工转运或者装载机多次倒运的作业方式，输送效率能提升数倍，同时能减少物料转运过程中的撒漏损耗。设计过程中特意将设备的重心控制在行走轮组的支撑中心范围内，即使在最大举升高度、满载工况下，整机的抗倾覆稳定系数也大于1.5，满足户外不平整场地作业的稳定性要求，不会出现侧翻的风险。所有的易损件比如托辊、清扫器、密封橡胶板都采用通用标准件，在各地的五金机电市场都可以采购到替换件，不需要定制特殊规格的配件，降低了设备的后期维护成本。带面的清扫器安装在卸料端的滚筒下方，采用聚氨酯刮板材质，刮板与带面的接触压力可以通过调节螺栓调整，能及时刮除带面粘附的物料，避免物料进入滚筒与输送带之间造成带面损伤、滚筒局部磨损。
