工业铝型材框架积放输送生产线结构

　　该套积放式输送结构主要面向离散制造车间的工序间物料转运场景，可适配电子装配、小型机电产品组装、轻工产品包装等多类生产环节的物料缓存与输送需求，区别于常规连续运行的皮带输送线，其核心特性在于支持单个工位段的载具独立停留积放，不会因单工位作业停滞影响整条线体的其他区段运行，能很好匹配不同工位作业节拍不一致的生产现状，减少线体空转等待的能耗浪费，同时避免物料在输送过程中出现积压碰撞的问题。

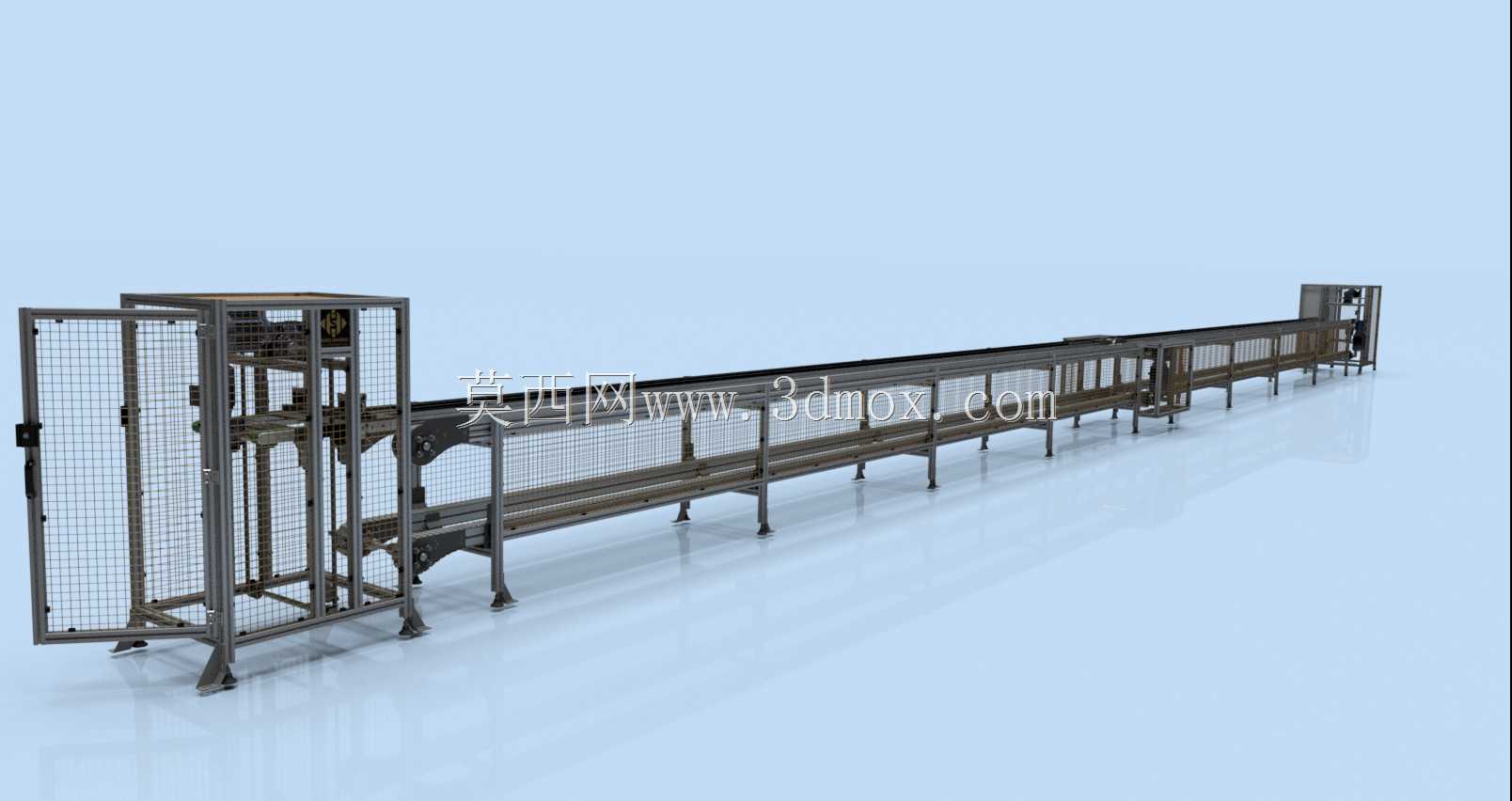

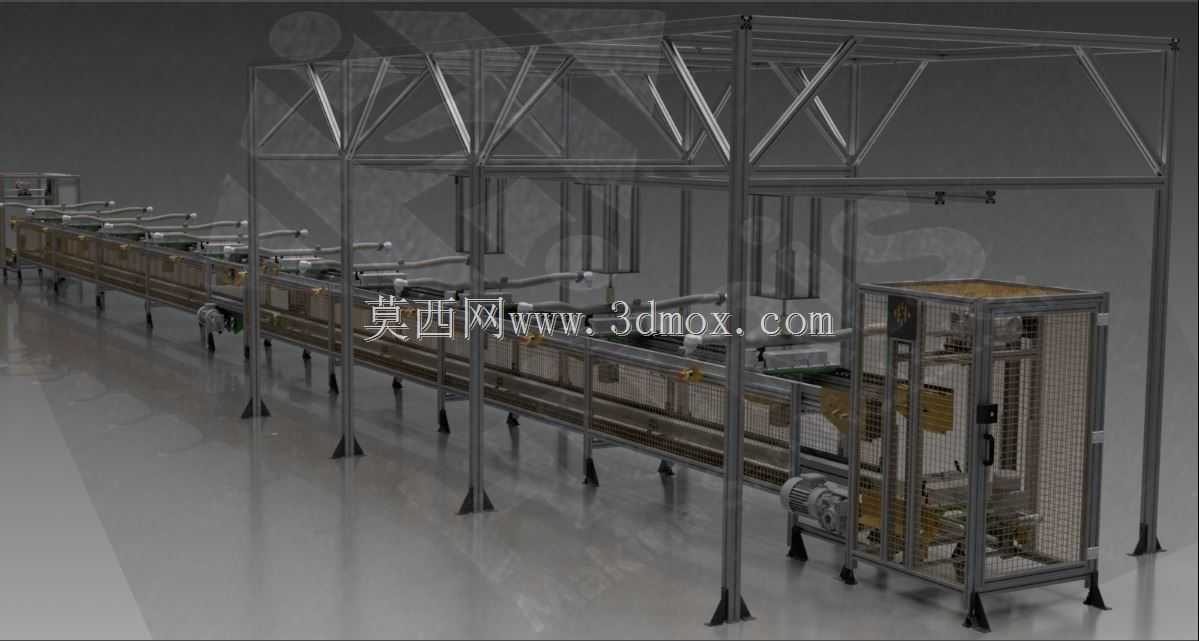

　　从整体结构设计来看，整套设备采用工业铝型材作为主体机架材料，型材之间通过标准角件与螺栓连接，无需焊接作业，既方便现场组装调试，也便于后续根据产线调整需求进行区段拓展或布局改动。机架底部配置可调脚杯，可适应车间地面存在的不平整误差，保证整条线体安装后处于水平状态，避免载具运行过程中出现偏载卡滞的问题。线体的上部设置有型材搭建的顶部桁架结构，可用于安装工位照明、作业指导书挂架、气动管路走线槽或是小型辅助作业工具的悬挂轨道，充分利用线体上方的竖向空间，减少工位侧方的设备占用面积。

　　线体的输送区段采用分段模块化设计，每一段输送单元都配置独立的动力传动组件，相邻区段之间通过挡停机构实现载具的位置控制，当载具运行至对应作业工位时，挡停机构升起将载具截停，后续输送过来的载具会依次在前段区段积放等待，不会对正在作业的工位造成冲击。线体侧边设置有透明防护网板，既可以避免作业过程中物料意外掉落至线体内部卡滞传动结构，也能防止操作人员衣物卷入传动部件，满足车间生产的安全防护要求，同时网板的通透设计不会遮挡操作人员观察线体运行状态的视线，便于日常巡检时快速排查卡滞、错位等异常问题。

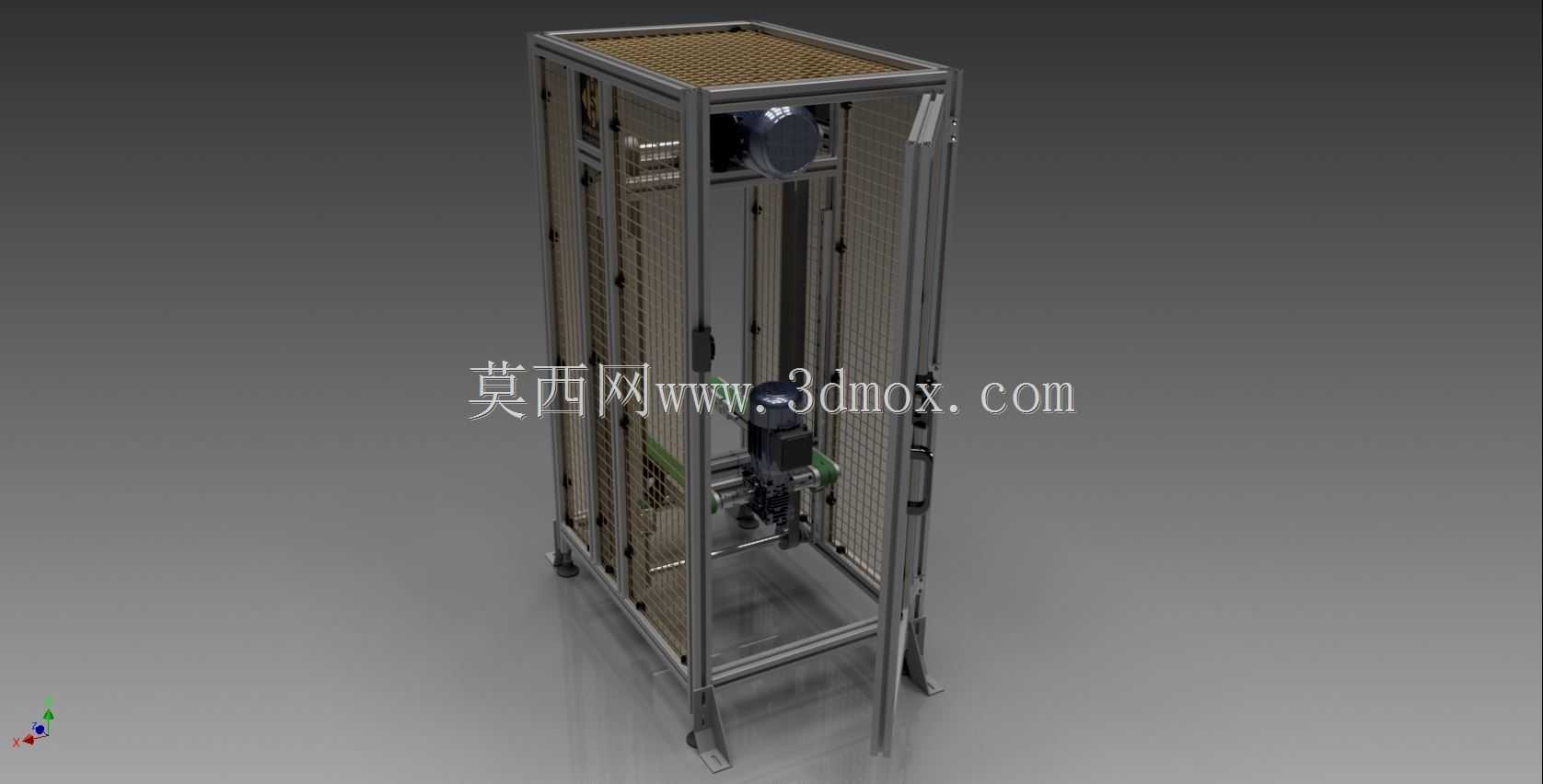

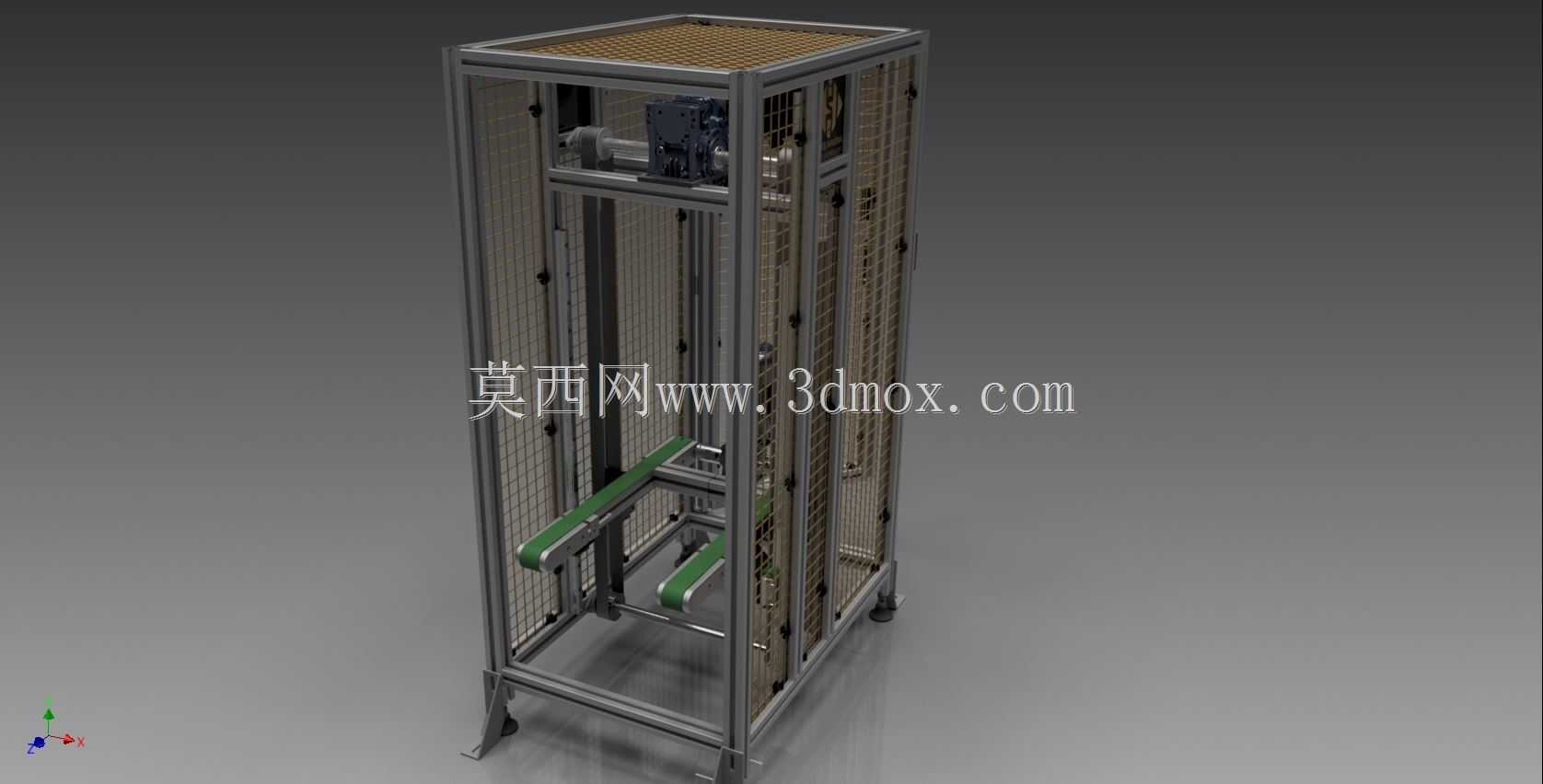

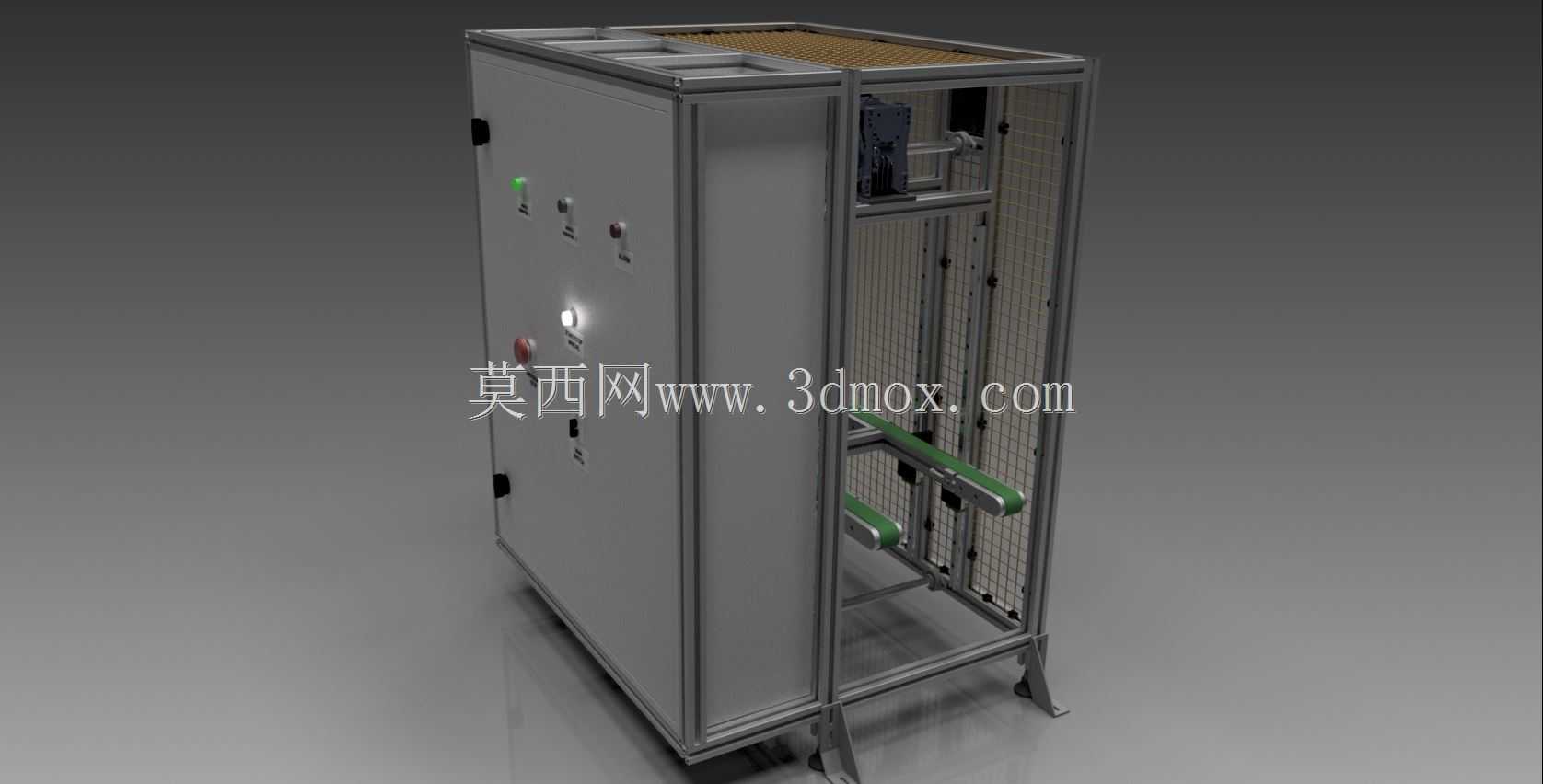

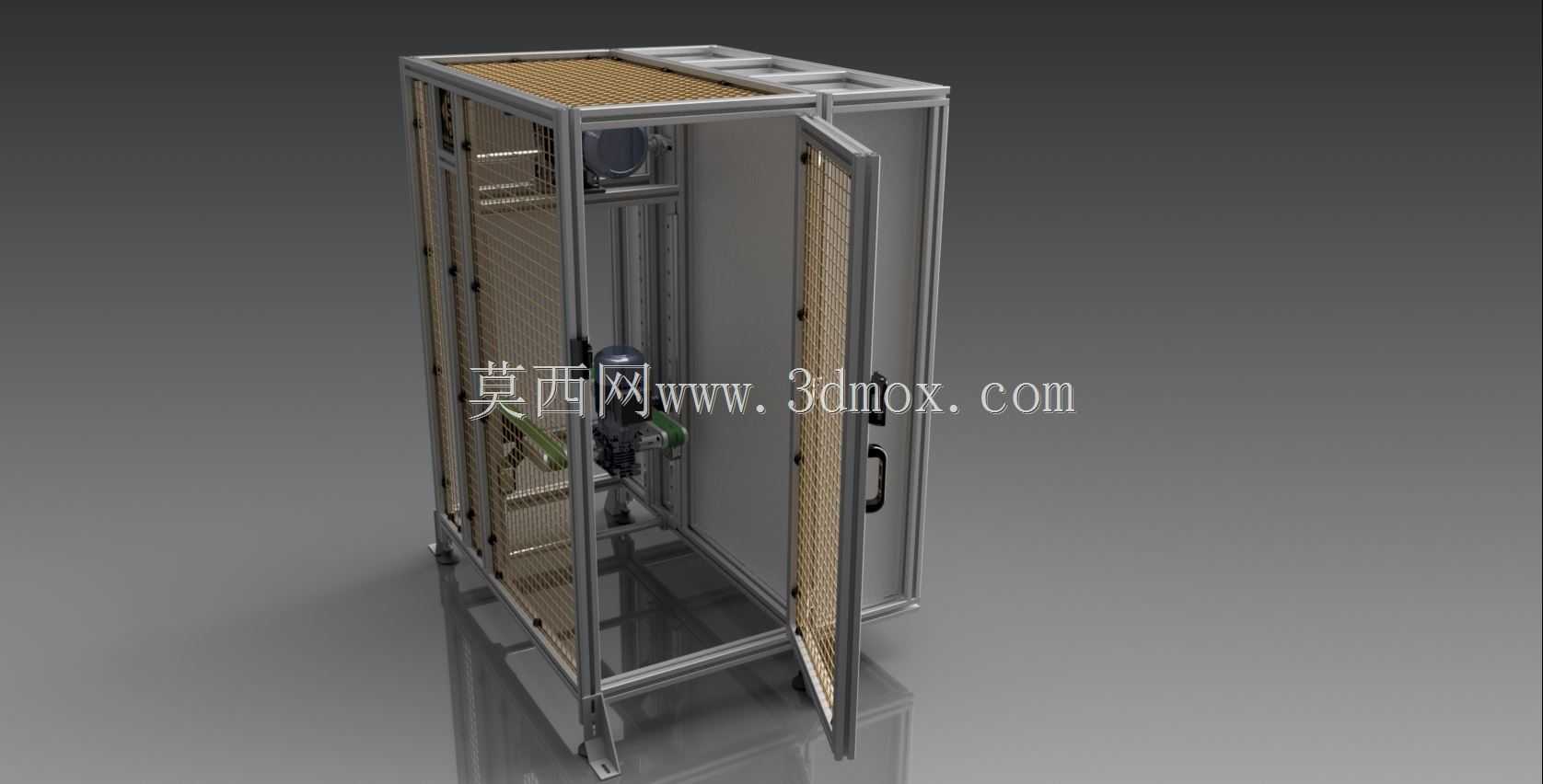

　　在安装边界方面，整套线体的长度可根据车间实际的工位排布需求进行多段拼接，单段标准输送单元的长度适配常规单人作业工位的操作纵深，线体的整体高度符合人工站立作业的人机工程学要求，操作人员无需过度弯腰或抬臂即可完成载具上物料的取放作业。线体的端部设置有动力端安装舱，将驱动电机、传动链轮等组件集成在封闭的舱体内部，既可以减少车间粉尘落在传动部件上加剧磨损，也能避免传动部件外露带来的安全隐患，舱体采用快拆式门板设计，日常维护时无需拆解整体机架即可快速接触到内部传动组件，完成张紧调整、润滑保养等作业。

　　设计过程中针对载具的运行导向做了专门优化，线体两侧设置有耐磨导向条，可抵消载具运行过程中产生的横向偏移，保证载具始终沿着预定轨迹运行，减少载具与线体侧边的摩擦阻力。积放控制的触发逻辑采用纯机械结构配合工位传感器实现，无需复杂的控制系统即可完成基础的积放功能，也可根据用户需求接入车间的生产管理系统，实现载具位置的实时追踪与工位节拍的数据采集，适配数字化车间的管理需求。线体的整体载荷设计适配常规轻型工业产品的输送需求，可满足单载具承载一定重量工件的输送要求，传动组件采用标准化的工业零部件，备件采购替换成本较低，适合中小制造企业的产线搭建与升级改造使用。
