工业卧式物料破碎回收处理设备结构

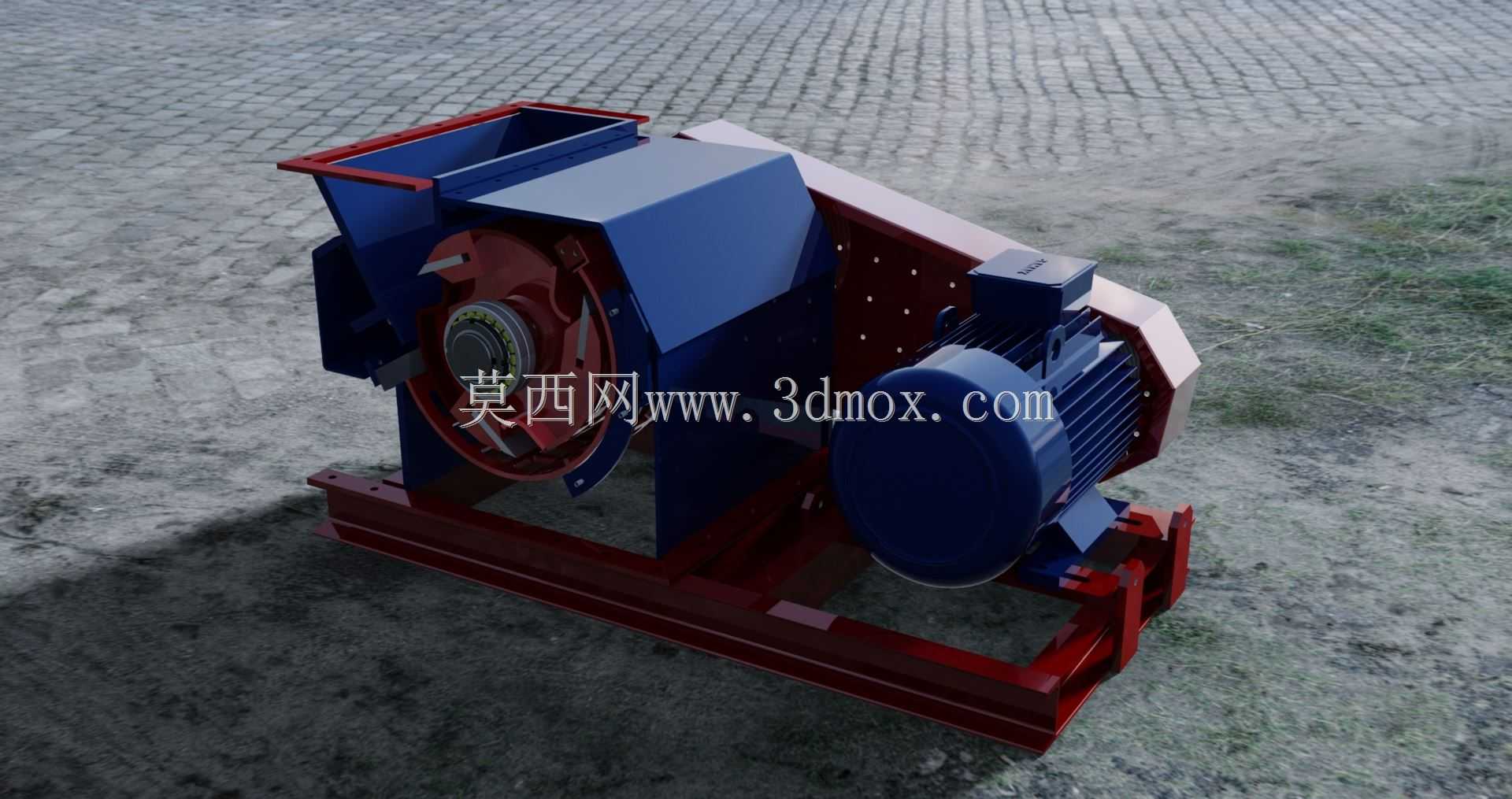

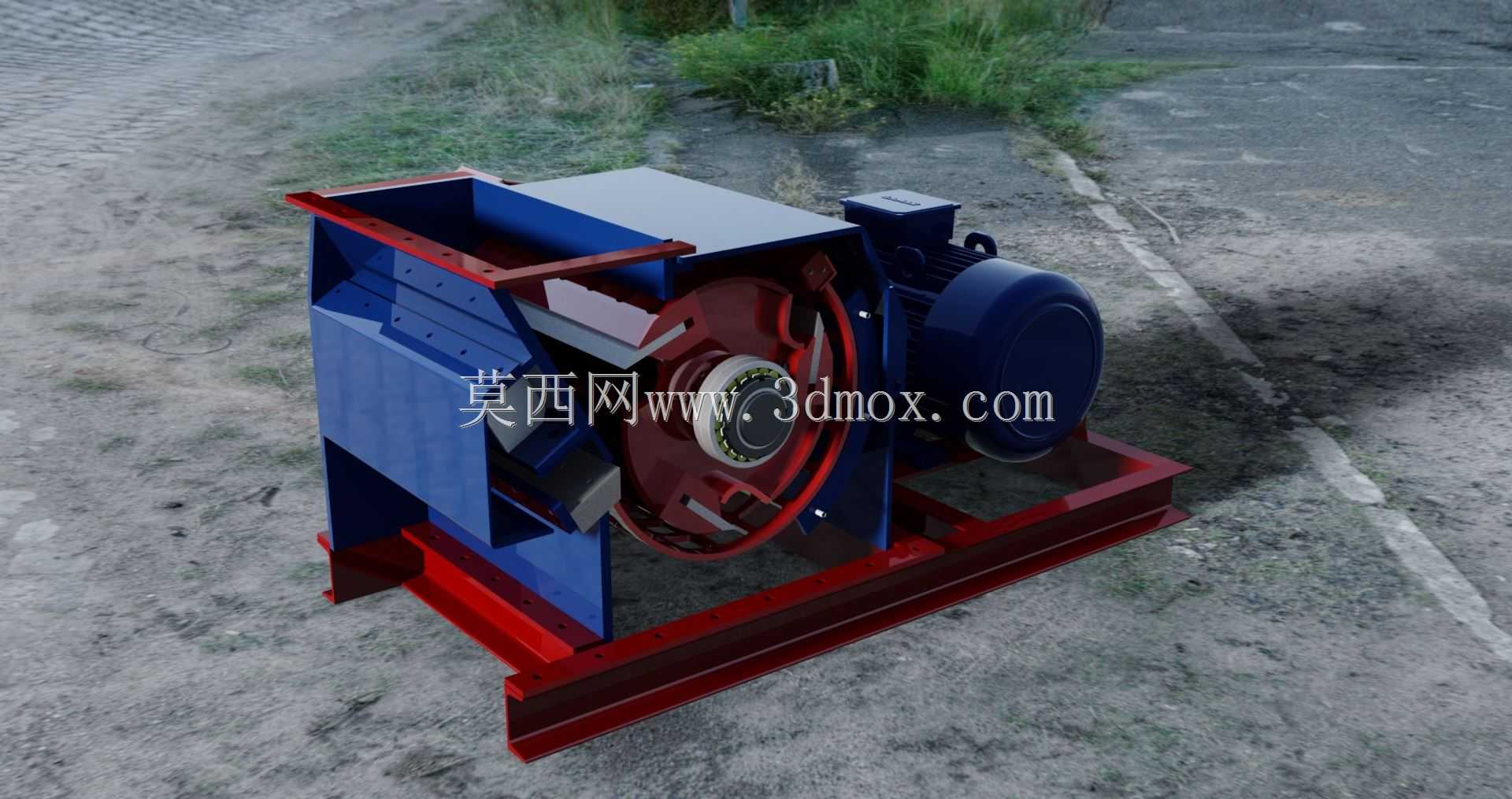

　　这款卧式破碎回收设备的三维结构，核心面向中小型固废回收加工场景设计，可适配废塑料边角料、轻质金属切屑、农林废弃物碎料等多种低硬度到中硬度物料的粗碎作业，常见于社区回收站点、小型加工厂废料处理工段、资源再生企业的前端预处理工序，能将尺寸不规则的大块进料破碎至粒径均匀的出料规格，为后续的分选、再加工工序提供符合粒度要求的原料。从结构布局来看，设备采用一体式焊接机架作为承载基础，机架底部预留了标准的地脚螺栓安装孔位，安装时需匹配混凝土基础的预埋螺栓位置，整体安装边界的长宽尺寸控制在紧凑区间，适合场地面积有限的中小型作业场所布置，机架上方的进料口采用扩口式导料结构，进料端设置了挡料边，可避免进料过程中物料飞溅，

　　同时引导物料顺畅落入破碎腔内部。破碎腔采用侧开式检修门结构，日常维护时可快速开启腔体检视内部易损件磨损情况，无需拆解上部进料结构，大幅缩短停机维护的时间成本；腔体内的转子组件采用盘式刀具安装结构，刀具通过螺栓紧固在转子盘的预设安装位，可根据待破碎物料的硬度特性更换不同刃口形式的刀具，转子两端采用带座轴承支撑，轴承座与机架之间设置了减震垫，可降低设备高速运转时的振动传递，提升整机运行的稳定性。设备的动力单元采用卧式异步电机直连传动布局，电机通过电机座安装在机架侧方的可调式安装板上，安装板预留了长条形调节孔，可通过调整螺栓位置张紧传动部件，保证动力传递的效率，电机与转子之间的传动区域设置了全封闭的安全防护罩，

　　避免运转过程中异物卷入传动部位，同时符合工业设备的安全防护规范。出料端位于破碎腔的下部，采用敞口式出料结构，可直接对接下方的输送设备或者集料箱，破碎完成的物料依靠重力直接排出，无需额外设置出料输送结构，简化了整机的结构复杂度。在设计思路上，这款设备优先平衡了作业效率与设备占地面积的矛盾，将动力单元与破碎腔体集成在同一焊接机架上，减少了分体式安装的对齐校准工作量，同时整机的重心经过优化布置，落在机架的中心区域，运转时的整机晃动量控制在较低水平，无需额外做过重的基础加固即可稳定运行。设备的外壳护板采用折弯成型的钢板结构，护板之间通过螺栓拼接，既可以遮挡内部运转部件起到安全防护作用，也能阻挡破碎过程中产生的粉尘外溢，

　　护板表面做了防锈涂装处理，可适应回收加工场景多粉尘、高湿度的作业环境，延长设备的外观使用寿命。从安装适配性来看，设备的进料口高度匹配常规人工上料或者小型皮带机上料的作业高度，无需额外搭建过高的上料平台，降低了配套设施的搭建成本；电机的接线盒位置预留了足够的接线操作空间，电气布线时可沿机架侧面预设的走线槽布置，避免线路与运转部件接触产生安全隐患。设备的所有易损件均采用标准化的安装尺寸，刀具、轴承、密封件等部件均可采用通用工业配件替换，降低了设备后期的运维配件成本，适合中小型回收加工主体的使用需求。在结构细节处理上，破碎腔内部的衬板采用可更换式设计，衬板通过沉头螺栓固定在腔体内壁，可避免物料直接冲击摩擦腔体本体造成的结构磨损，当衬板磨损到极限厚度时可单独更换，无需整体更换腔体结构，大幅降低了长期使用的维护成本；转子做了动平衡校正处理，在额定转速下运转时的振动量符合通用工业设备的振动标准，可减少轴承部位的额外载荷，延长轴承的使用寿命。
