工业级卧式物料研磨粉碎设备结构设计

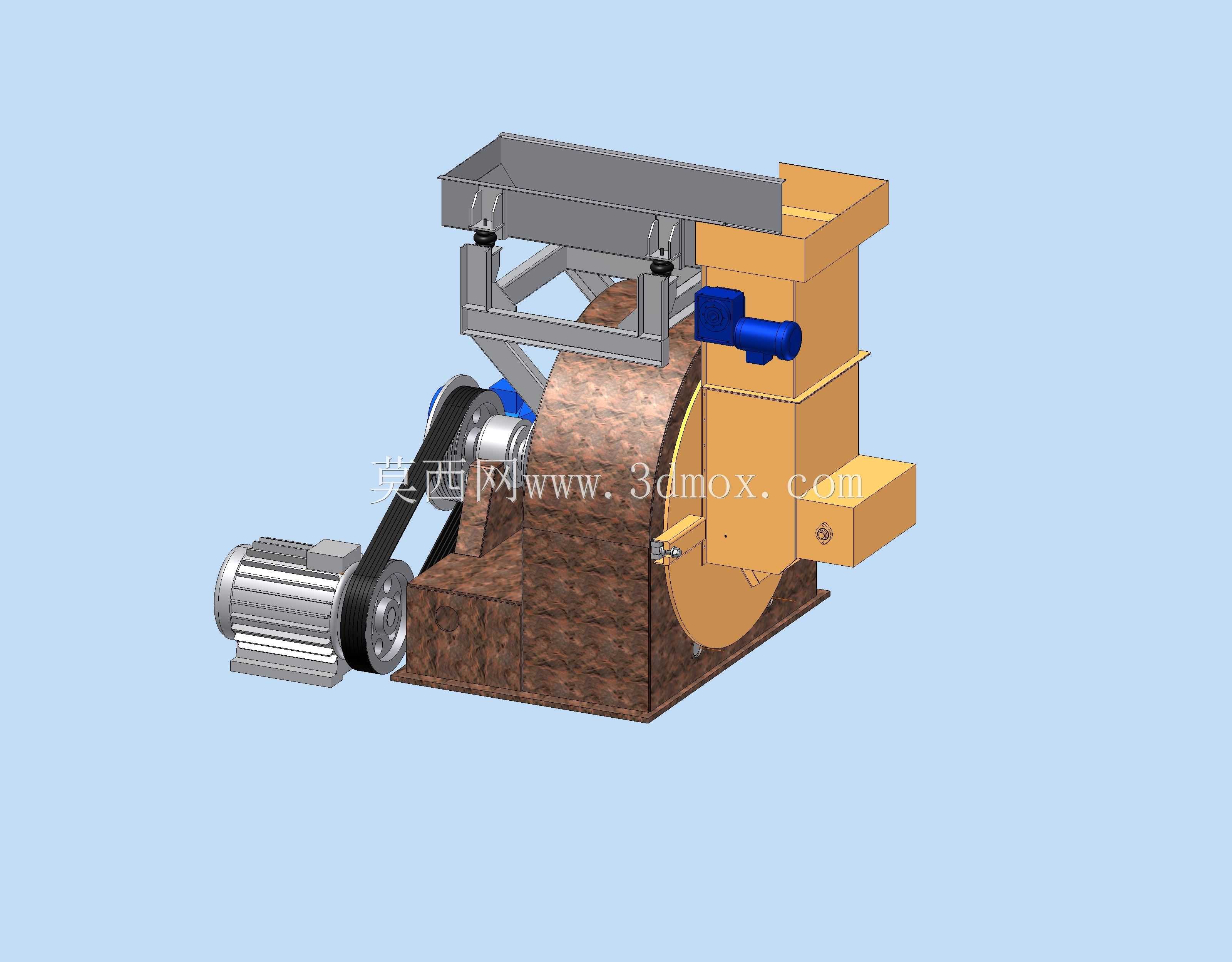

　　在矿山、建材、固废回收、粮食加工等多个涉及粉体物料制备的生产场景中，物料的细碎研磨环节直接决定后续工序的加工效率与成品品质，这款卧式结构的研磨设备，正是针对中小产能连续作业场景开发的细碎处理单元。从结构布局来看，设备采用驱动侧与研磨腔分体排布的设计，电机通过皮带轮传动将动力输入研磨主轴，带传动的结构一方面可以缓冲启动瞬间的冲击载荷，避免硬启动对研磨腔内构件的损伤，另一方面也能通过更换不同直径的带轮灵活调整主轴转速，匹配不同硬度、不同出料粒度要求的物料加工需求，相比齿轮直连的传动方案，带传动的维护成本更低，在多粉尘的研磨作业场景下，传动构件的耐用性表现更稳定。设备上方设置的进料斗采用敞口加导料斜板的结构，能够适配皮带机直连进料、

　　人工投料、溜槽送料等多种上料方式，进料口的宽度与研磨腔的有效作业宽度完全匹配，避免物料在进料段出现卡堵、偏载的问题，进料段下方设置的机架支撑结构采用型钢焊接成型，整体做了加厚处理，能够承载研磨作业过程中动载荷带来的持续振动，不需要额外浇筑过于厚重的混凝土基础，在中小型加工车间、移动破碎站点都能完成安装固定。研磨腔的壳体采用圆弧型结构设计，内部的研磨构件做了耐磨防护处理，作业过程中物料进入腔体后，在高速旋转的研磨构件冲击、挤压、研磨多重作用下逐步被粉碎到目标粒度，合格的物料从腔体侧下方的出料口排出，出料口的法兰结构可以直接对接闭风器、螺旋输送机或者气力输送管道，适配不同的后续物料输送工艺。设备侧方设置的检修端盖采用快拆式螺栓固定，

　　日常更换耐磨件、检查腔体内构件磨损情况时，不需要完全拆解上部进料结构，就能完成维护操作，大幅降低日常运维的时间成本。从安装边界来看，设备的整体重心落在下部焊接机架的中心区域，驱动电机的安装座设置有长条形调节孔，安装时可以根据皮带的张紧需求灵活调整电机位置，不需要额外加工电机安装基础板；设备的整体宽度控制在常规车间通道的通行尺寸范围内，整机运输时不需要拆解主体结构，就能完成车间内的移位与转场。在实际选型适配过程中，这类卧式研磨设备可以处理硬度在中等以下的脆性物料，包括矿石尾料、建筑废渣、谷物壳类、化工结块原料等，相比立式研磨设备，它的进料高度更低，适配低空间厂房的安装布局，同时卧式结构的研磨腔内存料量更稳定，

　　连续作业时的出料粒度波动更小，不会出现立式设备常见的物料空磨、瞬时进料过载闷机的问题。设计过程中针对研磨作业的振动问题，在机架与研磨腔的连接位置设置了减震垫，减少振动向地面的传递，同时主轴的轴承座采用独立的密封结构，避免研磨产生的细粉进入轴承造成磨损，延长轴承的更换周期。设备上部设置的进料导流结构还可以根据物料的流动性调整导料板角度，对于流动性差的易架桥物料，能够通过调整角度保证物料顺畅进入研磨腔，不需要额外加装破拱装置。从动力匹配来看，配套的驱动电机功率适配中小产能的加工需求，不需要配置过大的供电线路，普通工业车间的常规供电容量就能满足设备的启动与运行要求，整体的能耗水平相比同产能的其他研磨设备更低，适合中小型加工企业的连续生产使用。
