小型螺旋梯梯段弯曲成型加工设备

　　在商用空间改造、家装定制、工业检修平台搭建的场景里，螺旋梯因占地小、造型适配性强的特点，应用占比逐年提升，但螺旋梯梯段的弧形弯曲加工，长期存在成型弧度一致性差、型材扭曲变形、批量加工效率低的痛点，这款小型螺旋梯成型设备，正是针对小批量定制化螺旋梯加工场景开发的专用成型装备。

　　从实际加工用途来看，该设备主要针对螺旋梯踏步侧边的金属型材、梯段支撑弯板做连续冷弯成型作业，可适配碳钢、铝合金等常用梯段加工材质，加工过程中无需对型材做预加热处理，避免热弯带来的材质氧化、形变回弹不可控的问题，能一次性完成单段梯段支撑件的弧度压型，成型后的工件弧度可直接匹配对应直径的螺旋梯装配要求，减少后续校形的工序耗时。

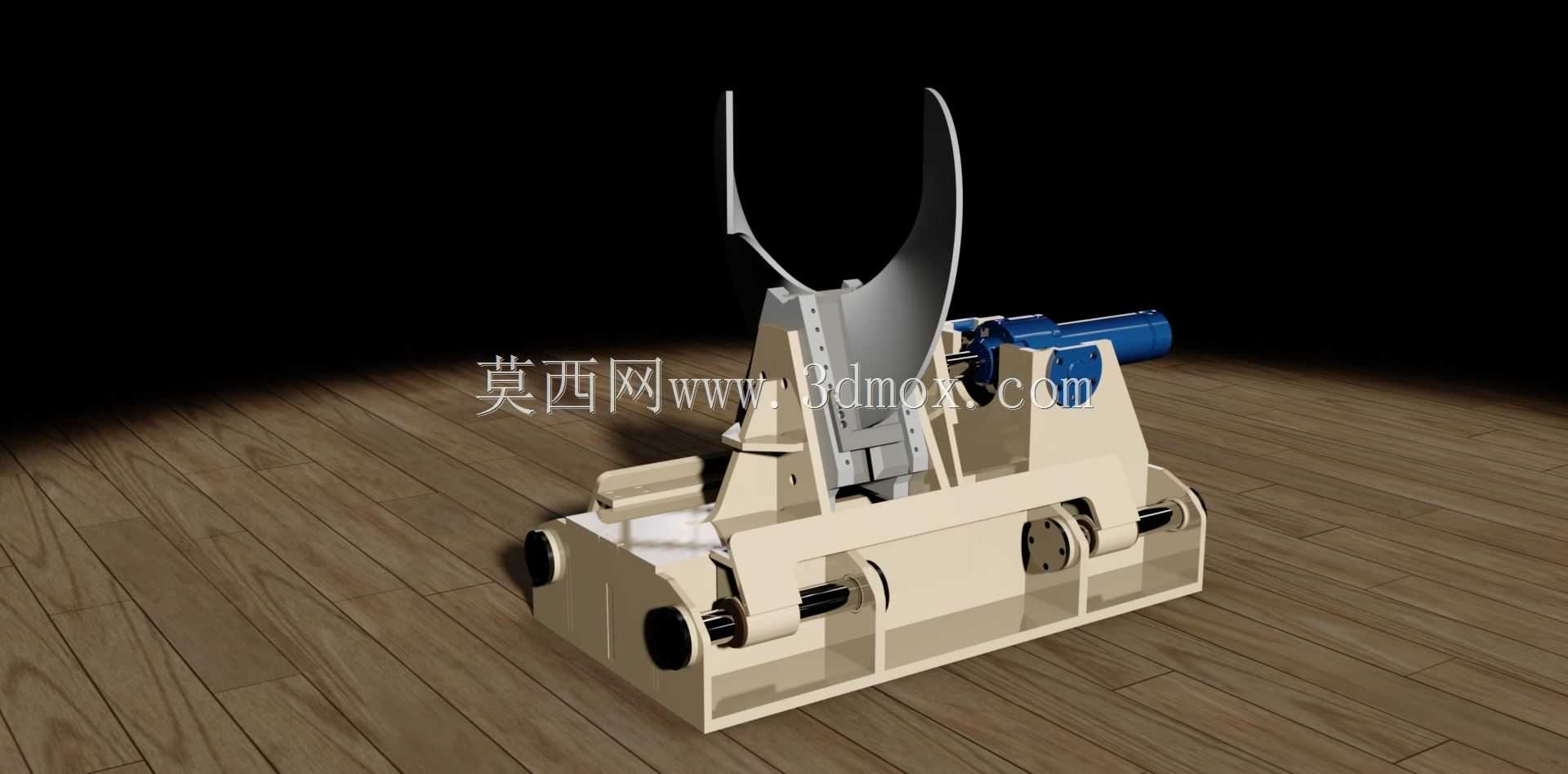

　　设备的功能布局完全围绕螺旋梯成型的工艺逻辑设计，底部的基座采用箱式焊接结构，内部布置多组传动辊轴，辊轴的间距可根据加工型材的壁厚、截面尺寸做微调，适配3-8mm壁厚的矩形管、折弯板件的加工需求；成型工位的靠模组件可根据目标螺旋梯的曲率半径更换对应靠模块，靠模的曲面弧度经过精加工处理，与工件接触面的粗糙度控制在Ra1.6以内，避免压型过程中刮伤工件表面；侧置的动力单元采用液压驱动，输出压力可根据型材材质特性无级调节，压型过程中进给速度平稳，不会出现瞬时冲击力过大导致的型材局部凹陷问题。

　　设计阶段优先考虑了小型加工车间的安装适配性，设备整体采用分体式组装结构，基座与动力单元可拆分转运，无需大型吊装设备即可完成进场安装；设备的操作侧预留了不小于800mm的操作空间，工件上下料的工位高度设置在900mm，符合一线操作人员的作业高度习惯，减少长时间作业的疲劳感；设备的整体占地尺寸控制在长1800mm、宽1200mm、高1600mm范围内，安装时仅需做基础的地面找平，无需预埋地脚螺栓，适合小型钣金加工厂、定制金属加工门店的场地条件。

　　从成型精度控制的设计思路来看，设备的成型辊组采用了对称式布置结构，上下辊的同轴度公差控制在0.05mm以内，压型过程中型材两侧受力均匀，可有效避免螺旋梯支撑件常见的侧弯、扭曲变形问题；靠模的进给路径做了仿形设计，压型过程中工件与靠模始终保持面接触，不会出现点接触导致的局部应力集中；设备的传动部位设置了可调节的锁紧机构，成型作业时可锁定辊轴间隙，避免加工过程中辊轴窜动导致的成型弧度偏差，成型后的工件弧度误差可控制在1mm/m以内，满足后续踏步装配的公差要求。

　　日常使用过程中，设备的维护点全部做了外露设计，辊轴轴承、传动齿轮的润滑点无需拆解护罩即可完成注油保养，易损的靠模块采用快拆式固定结构，更换不同曲率的靠模块仅需10分钟左右，可快速切换不同直径螺旋梯的加工任务；设备的液压管路采用标准化快插接头，后期维护更换管路时无需做复杂的油路调整，降低设备的运维难度。针对小批量定制加工的场景，设备无需复杂的数控编程，操作人员仅需根据加工型材的参数调整好压力、辊轴间隙、靠模位置，即可完成连续加工作业，对操作人员的技能门槛要求较低，适合定制化加工的柔性生产需求。
