工业级凝胶输送螺杆泵成套设备结构

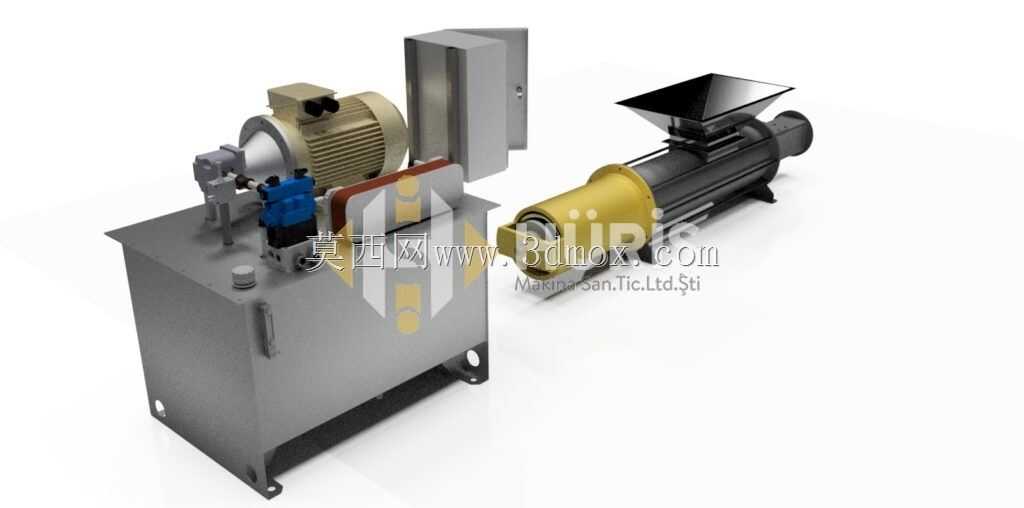

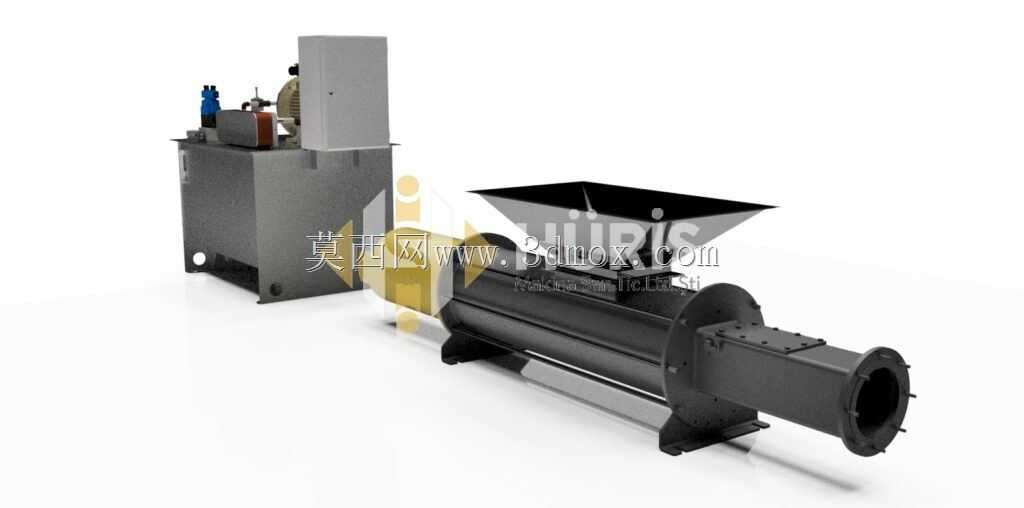

　　这套凝胶泵送设备的三维结构，完整还原了现场工况下的成套配置，包含泵送主机、液压动力单元、进料料斗三个核心模块，建模时完全按照实际安装配合关系做了装配约束，可直接用于设备选型校核、安装布局模拟以及结构改型参考。从应用场景来看，这类设备主要面向高粘度流体的定量输送工况，常见于日化凝胶生产、高分子材料混配、粘稠化工原料加注、食品膏体灌装这类对输送稳定性、流量脉动控制要求较高的生产环节，相比普通离心泵，它可以在低转速下实现高粘度介质的平稳推送，不会出现剪切破坏介质性状、流量随粘度波动大幅偏移的问题。

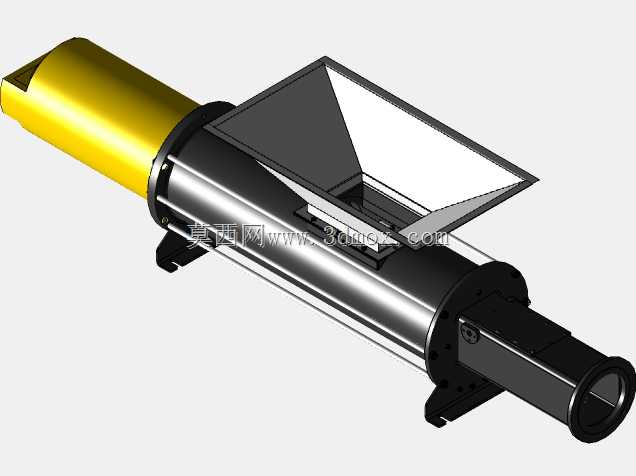

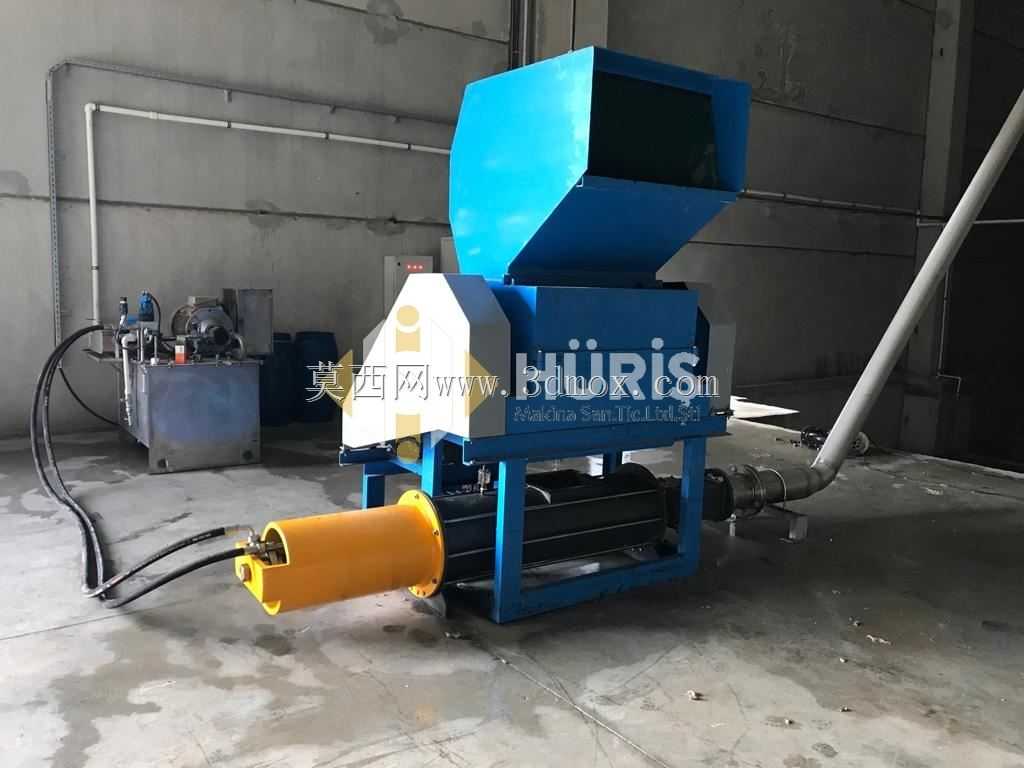

　　泵送主机采用卧式单螺杆结构设计，核心的转子与定子配合段做了等距螺旋型线建模，转子为硬质金属材质的偏心螺旋体，定子为配套的双螺旋弹性衬套，二者配合形成连续的密闭腔室，随着转子转动，腔室从进料端向出料端匀速推移，实现介质的无脉动输送，这种结构对于含少量细小颗粒的凝胶类介质也有很好的适应性，不会出现卡滞、回流的问题。进料端配置的方形广口料斗做了倾斜导料面设计，料斗与泵体进料口采用法兰对接，料斗侧壁预留了观察位与清洁口结构，方便生产过程中查看料位、停机后清理残留介质，针对流动性较差的高粘度凝胶，料斗内部还预留了搅拌辅助进料的安装位，可根据实际介质流动性选配搅拌桨结构，避免介质在料斗内架桥堵塞。

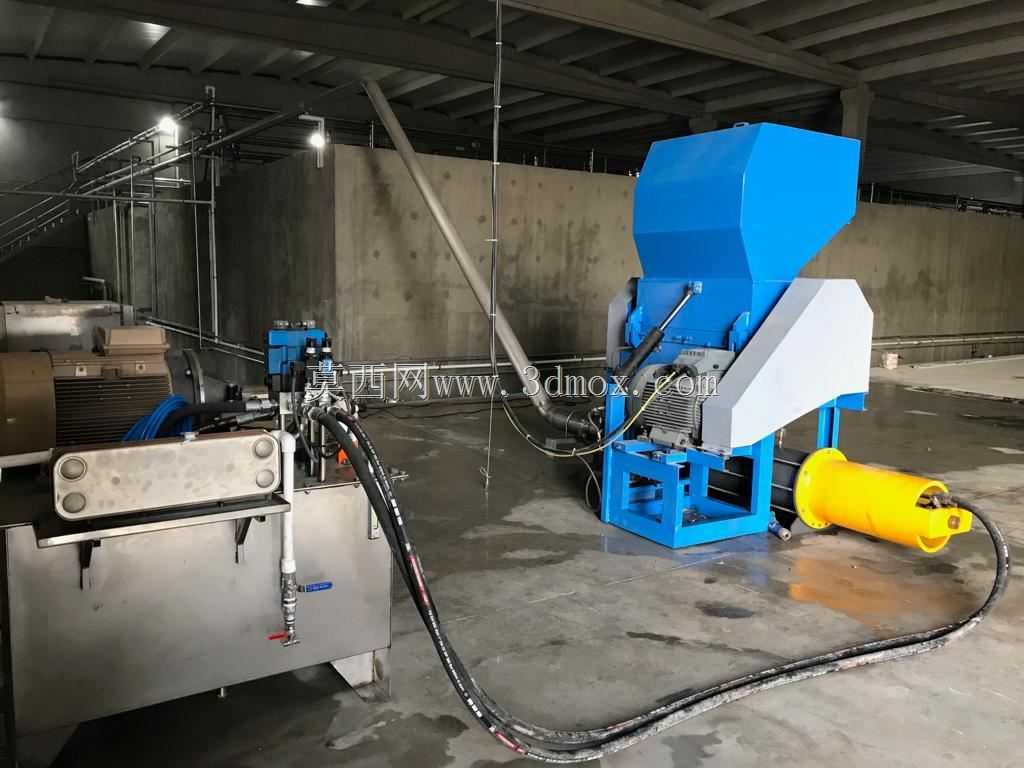

　　配套的液压动力单元采用分体式布局，独立安装在泵体侧方的机架上，单元内部集成了液压油箱、齿轮泵、控制阀组、驱动电机以及散热组件，液压管路的走向、接头位置都按照实际布管逻辑做了建模还原，动力单元通过液压管路连接泵送主机的驱动端，可实现转速的无级调节，匹配不同工况下的流量输出需求，相比电机直驱的结构，液压驱动的布局可以在易燃易爆、高湿度的特殊工况下使用，同时过载保护能力更强，当输送介质粘度突然升高出现负载突变时，液压系统可自动溢流保护，不会出现烧损电机、扭断传动件的故障。

　　从安装边界来看，泵送主机的底部采用一体式焊接机架，机架上预留了四个地脚螺栓安装孔，孔位间距、安装面平面度都按照通用工业设备安装标准做了参数设定，设备整体的重心落在机架中心区域，安装时不需要额外做配重调整，出料端采用标准法兰接口，可直接对接生产管线的对应法兰，不需要额外做转接件设计。建模过程中对所有配合面都做了公差匹配模拟，比如转子与定子的配合间隙、轴承位的同轴度、法兰连接的密封槽尺寸都按照实际加工要求做了设定，可直接导出工程图用于生产加工参考。设备的检修维护空间也在建模时做了预留，定子段的外壳采用分段式法兰连接，需要更换定子衬套时不需要整体拆解泵体，只需要拆开对应段的法兰螺栓即可抽出更换，液压动力单元的控制阀组安装在油箱侧方的外露位置，日常调整压力、检修阀件不需要拆解油箱护板，大幅降低现场维护的工作量。

　　针对凝胶类介质容易粘附在设备内壁的特性，所有过流部件的内壁转角处都做了圆弧过渡处理，没有直角死角，避免介质残留堆积变质，同时过流面的粗糙度要求在建模时做了标注提示，加工时需要做镜面抛光处理，降低介质粘附的概率。设备整体的外形尺寸按照中小产能的生产线需求设计，可直接安装在标准生产车间的设备层，不需要额外做地基加固，进料斗的高度匹配常规人工投料或者自动上料机的出料高度，不需要额外加高或者降低料位，整体布局紧凑，动力单元与泵体之间的间距预留了管路安装与检修的操作空间，不会出现布管干涉、检修时没有操作空间的问题。
