电子医疗配套活塞柱塞泵结构设计

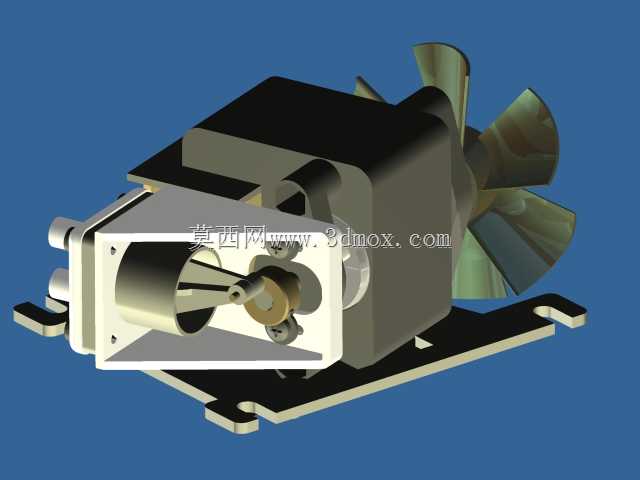

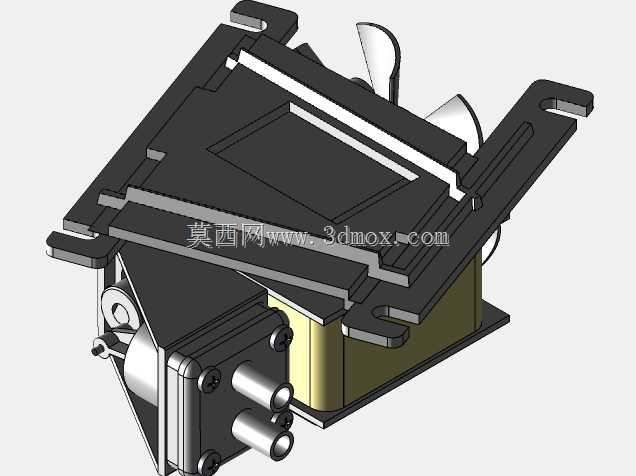

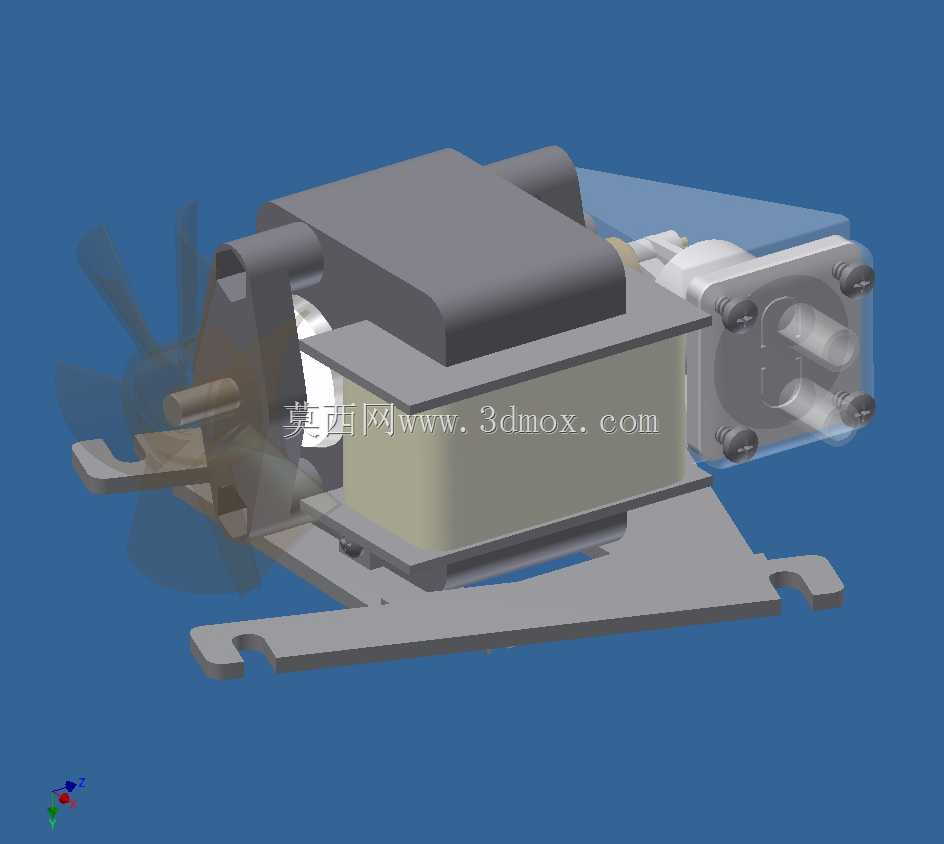

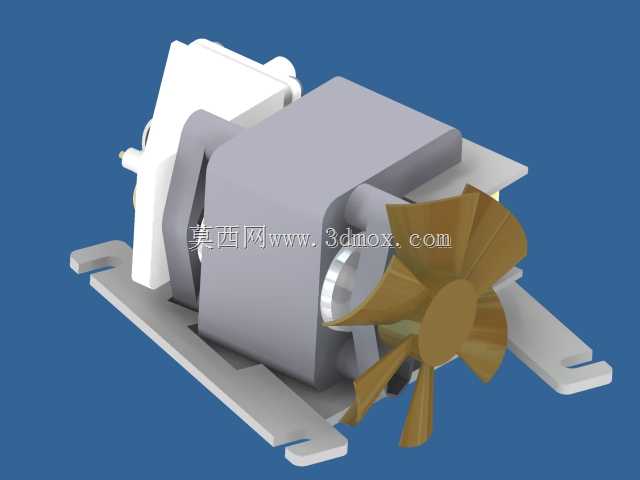

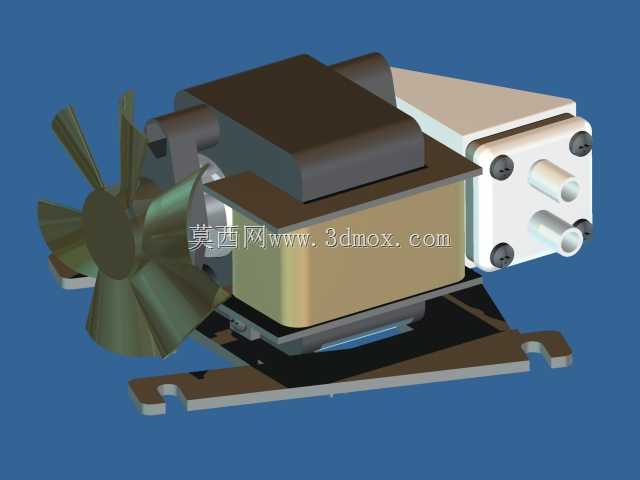

　　这款活塞柱塞泵的结构设计，核心面向电子医疗设备的流体输送场景做适配，在医疗分析仪、体外诊断设备这类对流体输送精度、运行稳定性有严苛要求的场景中，这类泵体是核心的流体动力执行部件，负责精准输送试剂、缓冲液、清洗液等介质，避免输送过程中出现脉动过大、流量偏差超差的问题，保障医疗检测结果的准确性。从结构布局来看，该泵采用集成式安装底座设计，底座预留的两个对称安装支耳带有定位安装孔，安装时可直接通过螺栓固定在设备内部的安装板上，安装边界的预留间隙控制在单侧3mm以上，既方便装配时的对位调整，也能避免运行过程中泵体振动和周边其他电子元件、管路产生干涉。泵体的动力端和液力端采用同轴布局，动力端集成了散热风扇结构，风扇叶轮直接和动力输出轴联动，

　　泵组长时间连续运行时，无需额外加装独立散热组件，就能通过叶轮转动带动空气流经动力端壳体表面，带走内部运动副摩擦产生的热量，把动力端的工作温度控制在合理区间，适配医疗设备长时间待机、连续运行的工作特性。液力端的柱塞往复运动结构做了紧凑化设计，柱塞腔的进出流道采用对称式布局，减少流道弯折带来的流体阻力，同时柱塞密封位置的结构预留了密封件更换的操作空间，后期维护时无需完全拆解泵体整体结构，就能完成密封件的更换，降低设备后期的维护成本。设计过程中，针对医疗设备的低振动要求，运动副的偏心轮结构做了动平衡调校，偏心轮的配重块和柱塞往复运动的惯性力做了匹配抵消，运行时的整机振动幅值控制在0.1mm以内，

　　不会因为泵体振动影响医疗设备内部光学检测组件、精密传感器的正常工作。泵体的整体外形做了方正化处理，除了突出的散热风扇叶轮部分，主体结构的外轮廓没有多余的突出结构，方便在设备内部紧凑的安装空间内做布局，管路接口设置在液力端的侧方位置，接口方向和安装平面平行，外接管路时可以顺着设备内部的走线槽排布管路，避免管路弯折死折影响流体输送的稳定性。从功能特性来看，该泵的柱塞行程设计适配小流量高精度输送需求，单次柱塞往复的输送流量偏差控制在±2%以内，完全满足电子医疗设备对试剂输送的精度要求，同时泵体的过流部件采用惰性材质设计，不会和医疗检测用的各类化学试剂产生反应，避免介质被污染影响检测结果。在结构强度设计上，

　　安装底座采用和泵体主体一体化的结构设计，避免拼接结构带来的装配误差，底座的厚度根据泵体运行时的振动载荷做了加强，长时间运行不会出现底座变形导致的柱塞运动卡滞问题。动力端的壳体采用封闭式结构，既可以阻挡外部的灰尘、水汽进入内部运动副，也能降低运动部件运行时产生的噪音，整机运行噪音控制在45分贝以内，符合医疗设备的低噪音使用要求。
