工业级涂胶弯曲加工专用设备结构设计

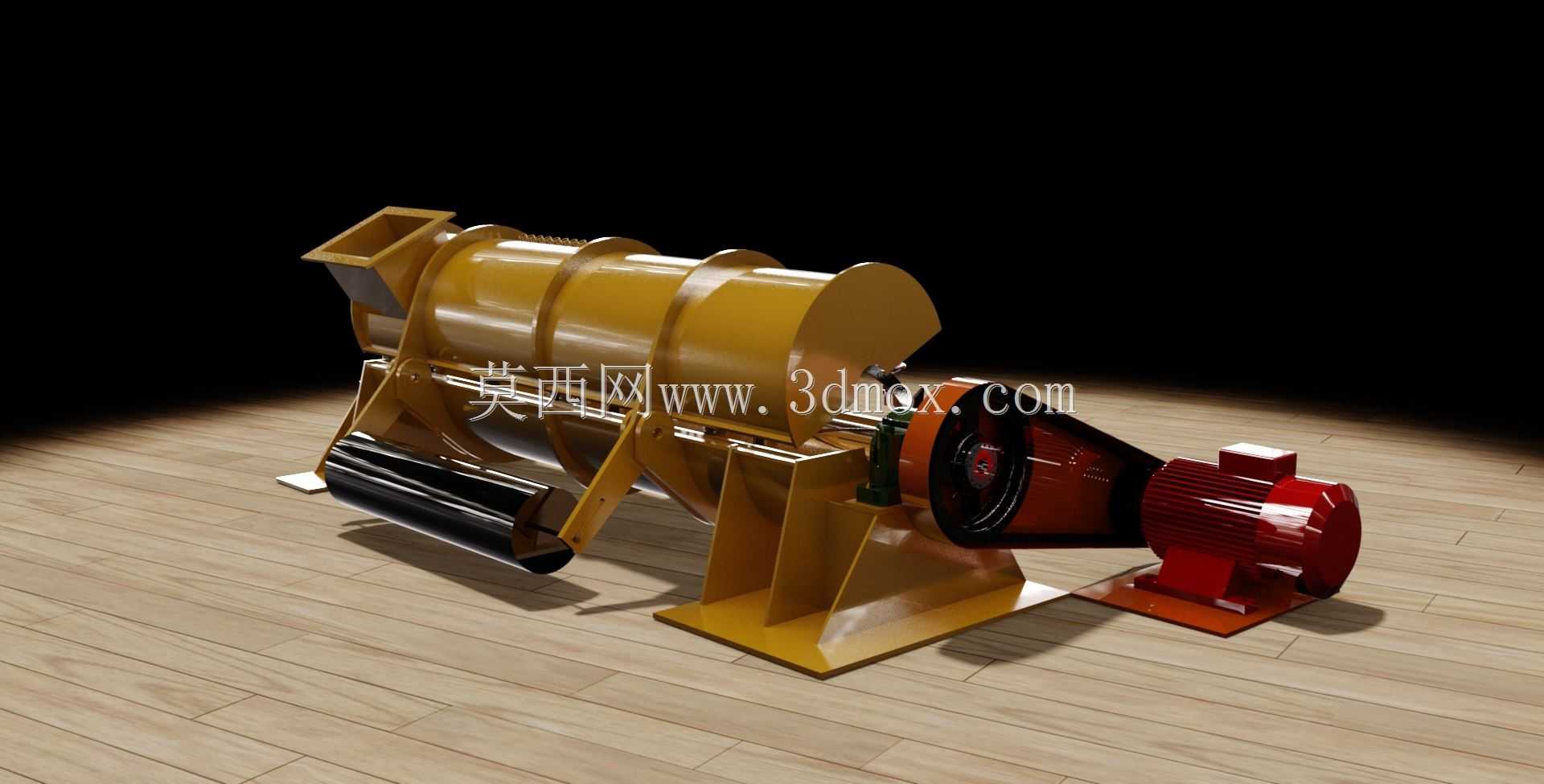

　　进料口的导向弧面做了圆角过渡处理，防止物料送入时被结构棱边刮伤表层，影响后续涂胶附着效果。涂胶机构集成在筒体靠近进料端的腔体内，采用辊式涂胶结构，胶料供给管路沿筒体侧壁的预留走线槽布置，避免胶液泄漏滴落污染车间地面，涂胶辊的间隙调节结构设置在筒体外侧的操作侧，操作人员无需拆开筒体端盖即可根据物料厚度调整涂胶层厚度，适配0.2mm到3mm厚度范围内的柔性或半刚性板材加工需求。弯曲成型机构设置在筒体靠近出料端的位置，采用多辊渐进式弯曲逻辑，不同于单次冲压弯曲的应力集中问题，渐进式弯曲可以让物料通过多组压辊的逐步形变达到目标弯曲半径，减少物料内部的残余应力，避免成型后出现回弹超差的问题，压辊的位置调节通过梯形丝杠副实现，在板材、卷材类连续加工产线中，涂胶与弯曲工序往往是前后衔接的核心环节，传统分立式设备需要额外配置中转输送机构，不仅占用车间横向排布空间，还容易在物料转运过程中出现胶层污损、定位偏移的问题，这款集成式涂胶弯曲设备的设计初衷，就是打通两道工序的衔接壁垒，让涂胶作业完成后的物料直接进入弯曲成型工位，减少中间转运带来的精度损耗与效率折损。从整机结构布局来看，设备采用卧式同轴排布逻辑，核心的作业筒体通过一体式铸钢机架固定在安装基准面上，驱动端独立配置动力单元与减速结构，通过联轴器和筒体内部的传动组件连接，避免动力端的振动直接传递到作业筒体影响涂胶均匀度。筒体上部设置的敞口进料结构，适配连续卷材或定长板材的上料需求，

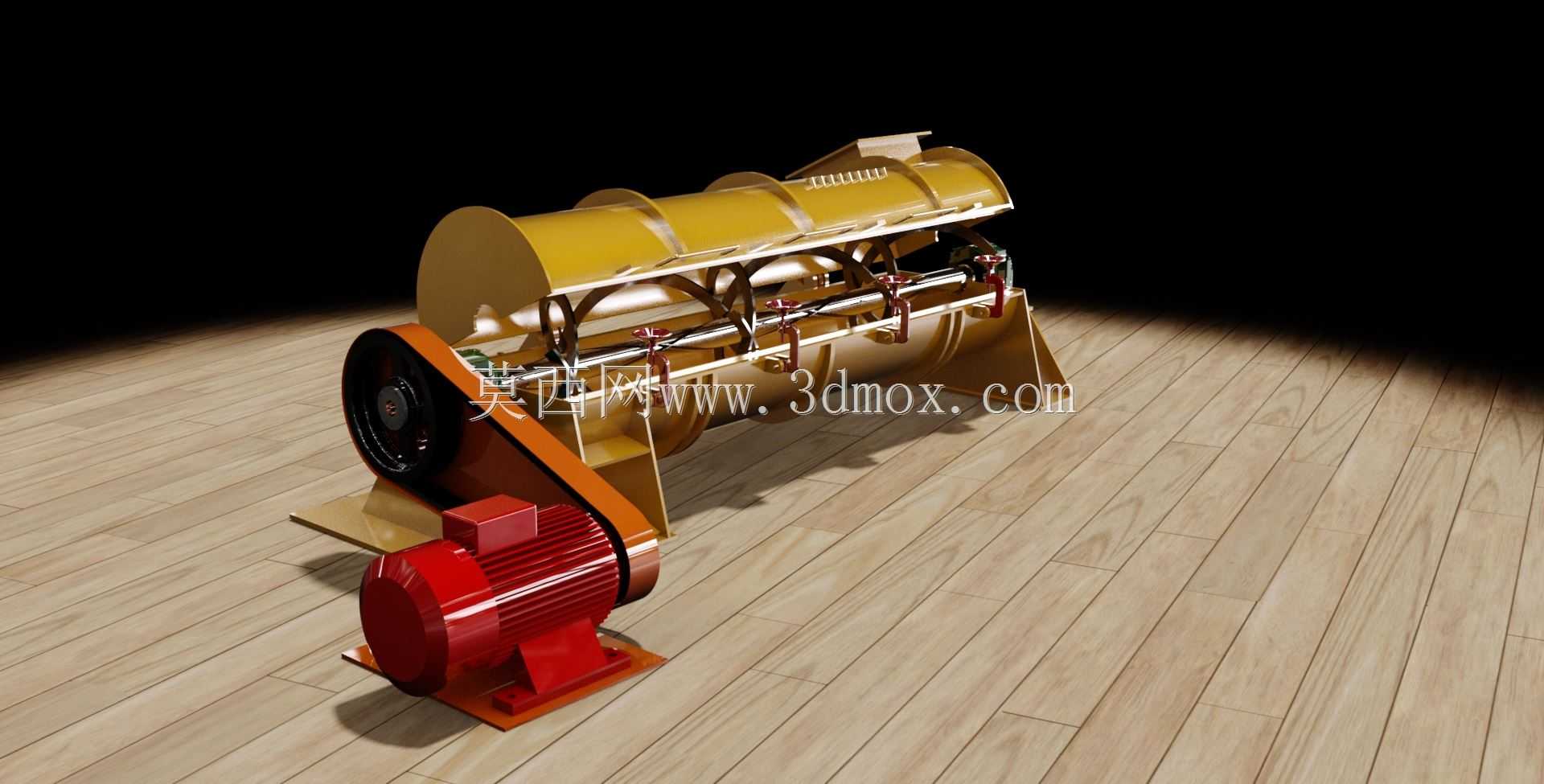

　　调节精度可以控制在0.1mm级别，满足不同弯曲半径的加工需求。设备的动力单元采用卧式安装结构，独立的动力底座和主机架之间设置有减震垫，降低电机运行时的振动传递，动力输出端配置的减速结构可以将输出转速调整到适配涂胶与弯曲作业的线速度范围，保证物料在筒体内的行进速度稳定在0.1m/s到0.5m/s区间内可调，匹配不同胶层固化速度与弯曲成型速率的工艺要求。从安装边界来看，整机的横向安装尺寸控制在2.2m以内，纵向宽度不超过0.8m，安装基础只需要满足水平度公差在2mm/m以内的混凝土地面即可，无需额外预埋地脚螺栓，机架底部设置的调节脚杯可以适配地面的微小高度差，降低现场安装的调试难度。设备的检修端盖设置在筒体非驱动侧，

　　端盖采用快拆式螺栓固定，日常维护时拆开端盖即可对内部的涂胶辊、弯曲压辊进行清洁或更换，无需整体拆解筒体结构，减少设备停机维护的时间。在实际应用场景中，这类设备常被用在包装材料加工、金属薄板成型、复合板材生产等领域，比如铝塑复合板的生产线上，设备可以在板材涂覆粘结胶层后直接完成预设弧度的弯曲成型，直接产出符合幕墙安装要求的弧形板材；在包装卷材的加工环节，设备可以完成纸带、塑料带的涂胶与弯曲定型，产出包装用的定型护角部件。设计过程中特意将涂胶区域与弯曲区域做了半隔离结构，中间设置有挡胶板，防止多余的胶液飞溅到弯曲压辊表面，造成压辊粘黏物料影响成型质量，挡胶板采用可拆卸式设计，表面喷涂有不粘涂层，日常清洁时可以直接抽出擦拭，

　　无需拆解周边结构。设备的出料端设置有导向托板，成型后的物料沿着托板平缓输出，避免刚完成弯曲的物料因为重力作用出现形变超差，托板的倾斜角度可以根据后续接料机构的高度做±15°的调节，适配不同产线的排布需求。考虑到工业现场的长时间连续运行需求，所有转动辊的轴承位置都设计有密封式防尘结构，防止加工过程中产生的碎屑、粉尘进入轴承座造成磨损，轴承座采用分体式设计，更换轴承时不需要拆卸辊轴，大幅降低维护工作量。整机的外露结构件都做了防锈喷涂处理，涂胶腔体内壁采用不锈钢材质，避免胶液长期腐蚀筒体结构，延长设备的整体使用寿命。传动部位的安全护罩采用网格状结构，既可以保证传动部件的散热需求，又能防止操作人员误触转动部件引发安全事故，护罩的固定螺丝采用防松设计，避免设备长期运行振动导致护罩松动脱落。
