电动齿轮传动夹持机械手结构

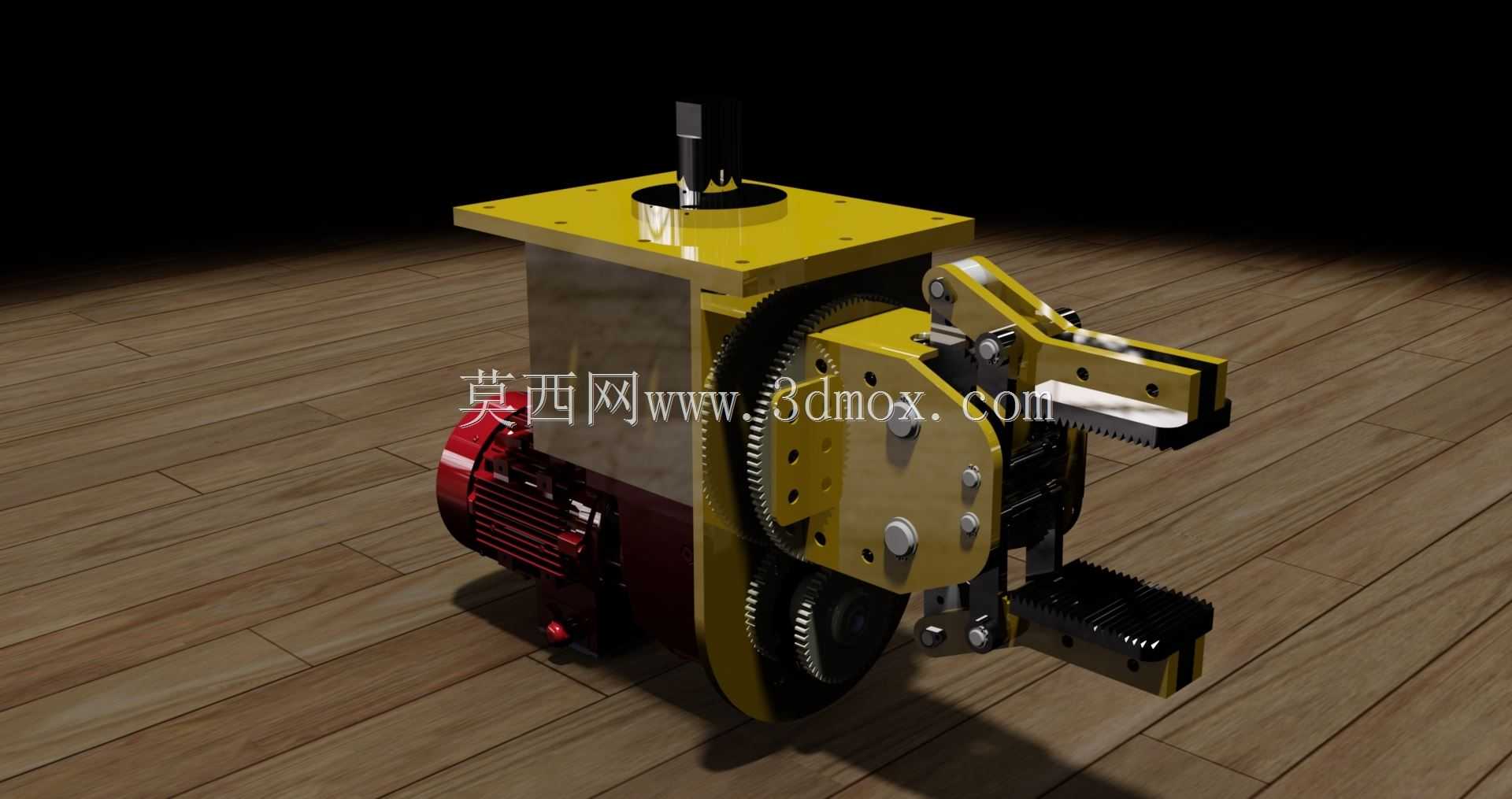

　　该夹持执行机构主要面向自动化产线的工件抓取工位设计，可适配金属切削加工上下料、冲压件转运、装配工位零件夹持等多类工业场景，相比气动夹爪，其采用电机直驱结合齿轮组传动的结构形式，无需外接气源管路，可在无压缩空气供给的作业环境中独立部署，夹持力输出可通过电机电流闭环实现连续调节，适配不同刚度、不同表面特性的工件夹持需求，避免刚性夹持造成的工件表面压伤或夹持力不足导致的工件脱落问题。从结构布局来看，驱动端采用卧式安装的驱动电机，电机输出轴与主动齿轮直连，通过两级齿轮啮合将动力传递至夹爪开合的驱动轴，齿轮组采用侧置布局，所有传动齿轮均封装在夹爪主体的黄色金属壳体内，壳体既作为传动部件的安装基座，也可阻挡加工现场的切削碎屑、

　　粉尘进入齿轮啮合区域，降低传动副的磨损速率，延长机构的维护周期。夹爪的执行端采用平行开合的双指结构，指面加工有锯齿形防滑纹路，可在夹持表面光滑的圆柱类、方块类工件时提供足够的接触摩擦力，指块通过螺栓与夹爪摆臂连接，可根据实际夹持工件的外形更换对应型面的指块，无需改动主体传动结构即可适配多规格工件的夹持需求。安装基准面设置在机构顶部的方形法兰板上，法兰板上预留有四个对称分布的螺栓安装孔，可直接与工业机器人末端法兰、直线模组滑台、专机固定支架进行对接安装，法兰板的中心位置预留有驱动轴的过孔与密封槽，可避免上方安装面的润滑油、冷却液渗入机构内部。设计过程中对夹爪的开合行程做了限位约束，

　　两个夹指的最大开合距离可覆盖常规中小型机械加工零件的尺寸范围，齿轮传动副的传动比经过匹配计算，可在电机额定转速下实现平稳的夹爪开合动作，开合过程无冲击抖动，夹持到位后可通过齿轮副的自锁特性保持夹持力，无需持续给电机通额定电流即可维持夹持状态，降低长时间夹持作业下的电机能耗与发热问题。机构的整体外形采用紧凑化设计，主体壳体的宽度与高度尺寸控制在较小范围内，可在狭窄的设备内部工位完成安装部署，不会与周边的工装、刀具产生运动干涉，侧置的电机布局避免了电机本体突出于夹爪主体的安装轮廓，进一步缩小了机构的整体占用空间。夹爪摆臂与主体壳体的连接位置采用耐磨衬套作为转动支撑，可承受夹持作业过程中的径向载荷与倾覆力矩，

　　即使在夹持偏心工件时也能保证转动副的配合精度，不会出现夹爪偏摆、夹持对位不准的问题。传动齿轮采用渐开线圆柱直齿结构，加工装配难度低，后期维护更换成本低，啮合侧隙经过合理调整，既保证传动过程无卡滞，也将夹爪的开合位置误差控制在较小范围内，满足自动化作业的重复定位精度要求。机构的所有外露金属结构件均做了表面防锈处理，可在有少量切削液、润滑油飞溅的加工车间环境中长期使用，不会出现表面锈蚀剥落的问题。
