电动齿轮传动开合式夹钳执行机构

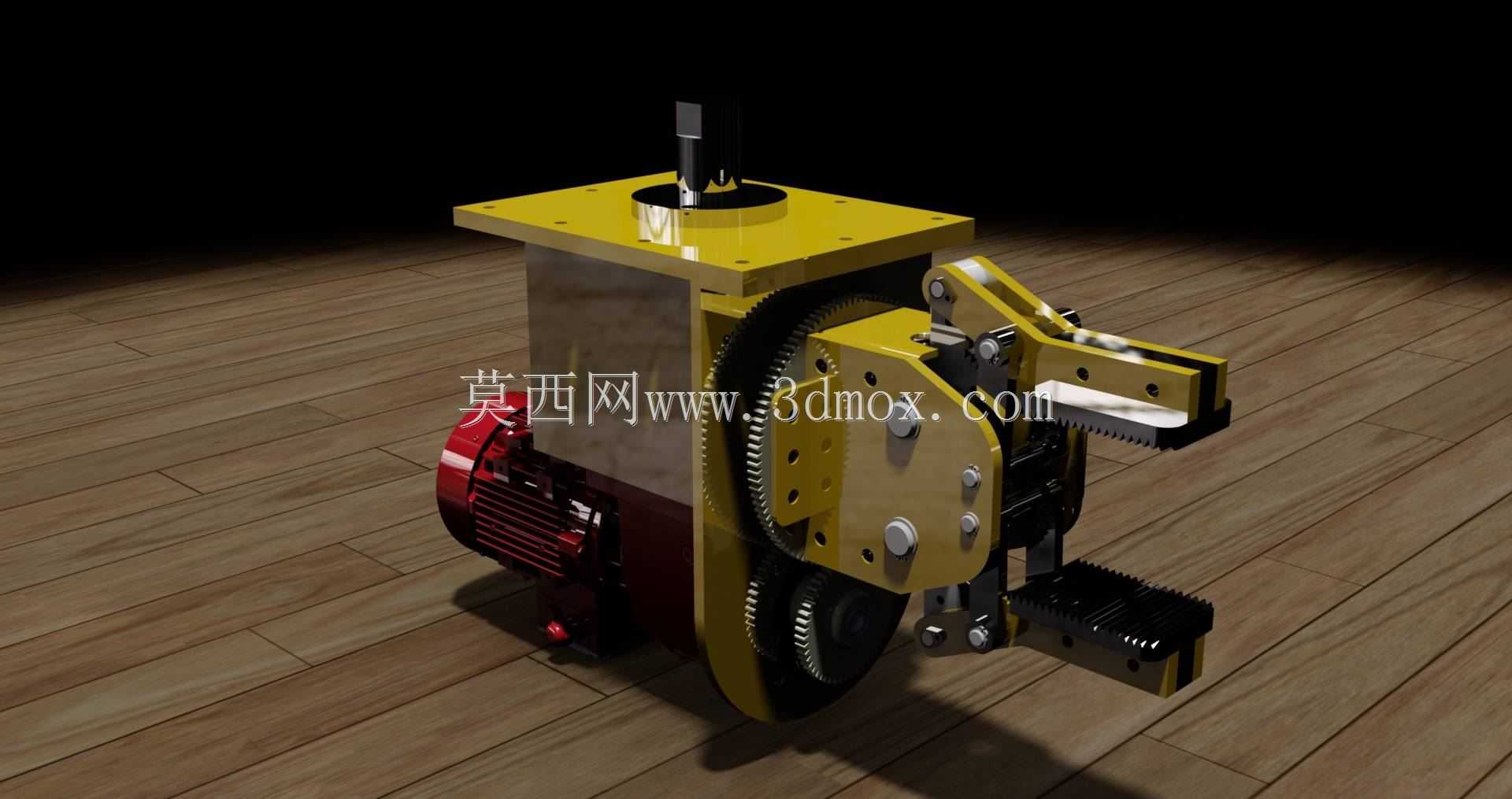

　　这套夹钳执行机构的设计初衷，是面向自动化产线中需要大夹持力、稳定重复定位的工件搬运与工位固定场景，常见于汽配零部件加工线的毛坯上下料、重型焊接工位的工件夹持、冶金产线的型材转运环节，区别于气动夹爪依赖气源压力稳定性的短板，这套机构采用电机直连齿轮组的动力传递路径，在车间气源波动甚至无集中供气的工位也能稳定输出夹持力矩，不会出现气压不足导致的工件松脱风险。从结构布局来看，动力端采用卧式安装的驱动电机，电机输出轴直接啮合第一级减速大齿轮，大齿轮与同轴的小齿轮形成二级减速副，最终将动力传递到夹爪臂的铰接齿轮段，整个传动链的齿轮都做了齿面淬火处理，啮合间隙控制在0.02mm以内，既保证了传动效率，也能抵消夹爪开合反复换向带来的齿面冲击，

　　延长整套机构的无故障运行周期。夹爪的开合动作通过两个对称布置的铰接臂实现，每个臂端都设计了可更换的齿形夹持块，齿面的粗糙度控制在Ra6.3，既能增加与工件接触面的摩擦力，也能在夹持块磨损后快速更换，不需要拆解整个夹臂结构，降低产线运维的备件成本。安装层面，整套机构的顶部设计了带四个沉头孔的方形安装法兰，法兰面的平面度公差控制在0.05mm，可直接固定在工业机器人末端法兰、专机的滑移工作台或者桁架机械手的滑座上，安装孔位采用通用的孔距设计，不需要额外做转接板就能适配多数常规自动化设备的安装接口。夹爪的开合行程通过齿轮的啮合转角做硬限位，在夹臂完全闭合和完全张开的位置都设置了缓冲阻尼块，避免齿轮传动到极限位置时出现刚性碰撞，

　　减少运行过程中的异响和零件疲劳损伤。设计过程中特意将传动齿轮组的外侧做了半封闭的护板结构，既可以阻挡车间内的切削碎屑、焊接飞溅物进入齿轮啮合区，也不会完全封闭导致齿轮运转的热量无法散出，护板上预留的观察缺口可以直接看到齿面的润滑状态，日常点检时不需要拆解护板就能判断是否需要补充润滑脂。夹臂的受力位置做了加厚的筋板结构，通过有限元校核，在满负载夹持状态下，夹臂的最大变形量不超过0.03mm，能满足精加工工位对夹持定位精度的要求，不会因为夹臂变形导致工件位置偏移。整套机构的重心尽量靠近顶部安装法兰面，降低安装在移动设备上时的偏载力矩，减少配套滑移轴或者机器人关节的负载压力，在同等负载能力下，整体重量比同规格的液压夹钳轻30%左右，

　　不需要配套液压站和复杂的油路管路，布线只需要连接电机的动力线和到位信号线即可，现场部署的复杂度大幅降低。夹持力的调整可以通过改变电机的输出扭矩来实现，针对不同材质的工件，比如表面易划伤的铝件、需要大夹持力的铸钢件，只需要调整驱动器的扭矩参数就能匹配对应的夹持力，不需要更换机械结构件，适配多品种小批量的柔性生产场景。夹爪的齿形块做了等距的齿槽设计，加持圆柱形工件、方形工件或者异形型材时，都能形成多点接触，避免工件在夹持过程中出现转动或者滑移，在焊接工位使用时，夹持块的材质选用耐高温的合金钢，能承受焊接飞溅的高温烘烤，不会因为短时高温出现变形或者硬度下降。传动部分的轴承都采用带密封的深沟球轴承，能适应车间多粉尘、多油污的环境，轴承的润滑脂采用长寿命锂基脂，正常工况下两年内不需要重新加注润滑，减少日常维护的工作量。机构的所有外露金属件都做了喷塑处理，区别于普通喷漆的工艺，喷塑层的附着力更强，在车间切削液、焊接烟尘的腐蚀环境下，不会轻易出现漆层脱落生锈的问题，延长整套设备的户外或者恶劣车间环境下的使用寿命。
