矿用滚轴式磁盘筛分设备结构设计

　　这款滚轴式磁盘筛分设备主要面向矿山原煤分级、建筑垃圾分选、冶金散料预处理等工况场景，核心作用是完成不同粒径散状物料的分级作业，同时可借助磁盘组件吸附混杂在料流中的铁磁性杂物，避免后续破碎、输送设备被铁件卡滞或异常磨损。在散料处理生产线中，该设备通常布置在初级破碎工序之后、二级破碎或分选工序之前，承担来料的预分级功能，将小于筛缝尺寸的细料直接筛出，减少后续设备的处理负荷，同时剔除料流中的铁杂质，保护下游工序的设备运行安全。

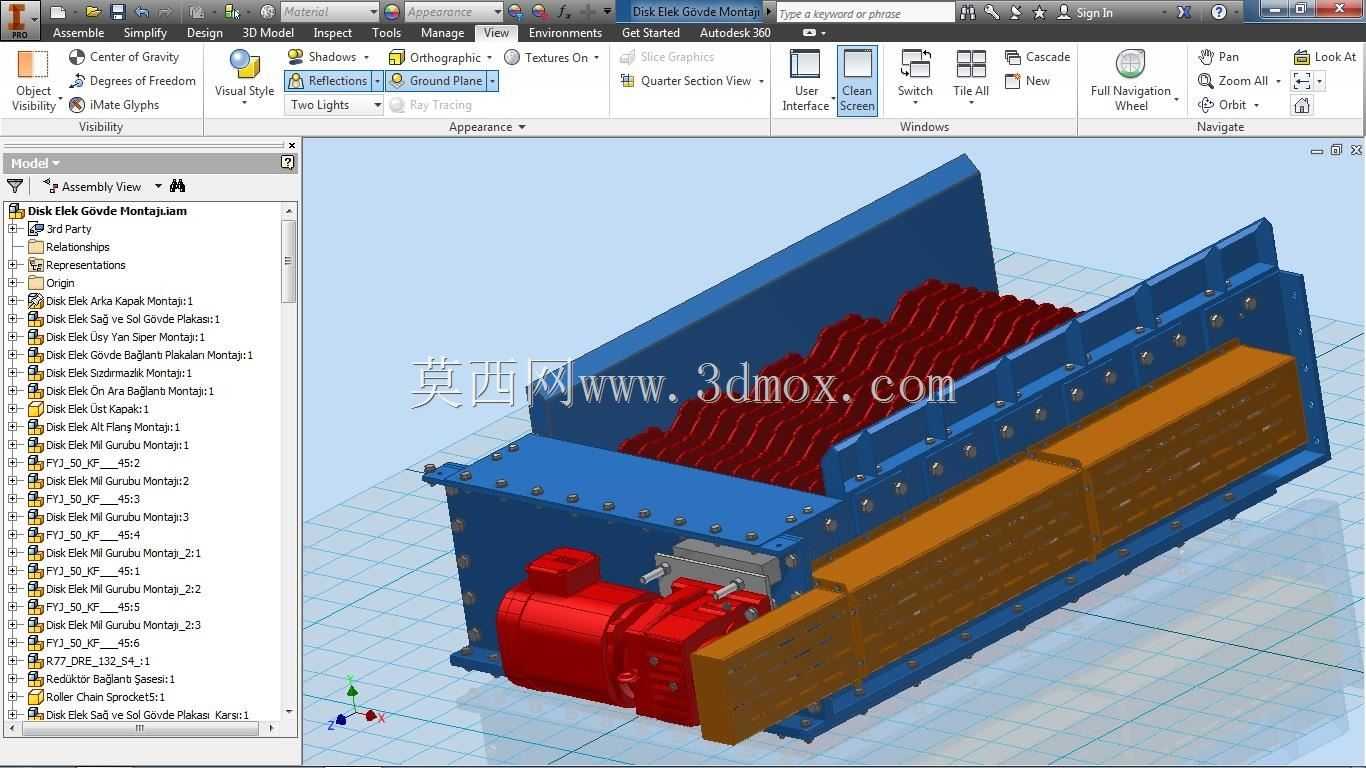

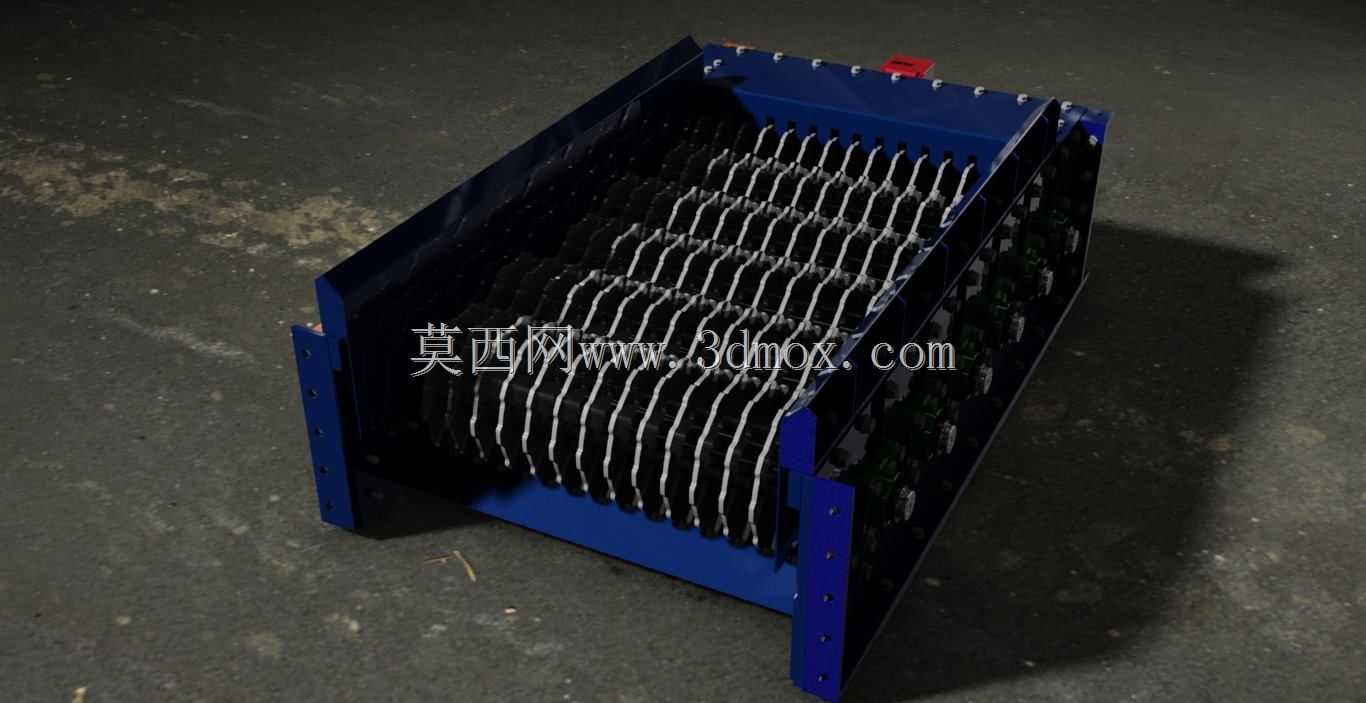

　　从功能结构来看，设备核心筛分单元由多根平行排布的带齿滚轴组成，滚轴表面的凸起齿盘按照固定间距交错布置，相邻滚轴同步同向转动，推动进入筛面的物料向前移动，过程中粒径小于滚轴间隙的细料会从间隙下落完成筛分，大粒径物料则沿着滚轴组成的筛面向出料端输送。设备入料端侧集成的驱动单元采用直联减速结构，通过链传动或齿轮传动带动所有滚轴保持同步转速，避免滚轴间转速差导致的物料卡滞问题；滚轴下方设置的磁盘组件采用永磁体排布结构，可在物料输送过程中吸附穿过筛缝或混杂在料层中的铁磁性杂物，吸附的铁件会随着滚轴转动到无磁区域时自动脱落，实现铁杂的连续分离，无需额外停机清理。

　　设计过程中首先考虑的是筛面的倾角与滚轴排布密度，针对不同处理量和物料粒径的要求，滚轴的中心距、齿盘高度可做模块化调整，常规工况下筛面倾角设置在10-15度区间，既保证物料依靠重力和滚轴推力顺利向前移动，又避免物料移动速度过快导致筛分不充分。滚轴的轴体采用厚壁无缝钢管加工，两端配装带座外球面轴承，轴承座外侧设置多重密封结构，阻挡粉尘、细颗粒物料进入轴承腔，延长轴承的维护周期；齿盘采用耐磨合金铸铁铸造，通过螺栓固定在轴体上，磨损后可单独更换，无需更换整根滚轴，降低后期运维成本。设备两侧的侧板采用加厚钢板焊接成型，侧板上预留的轴承安装孔采用一次镗孔加工，保证所有滚轴的同轴度和平行度，避免运行过程中出现滚轴偏磨、传动卡阻的问题。

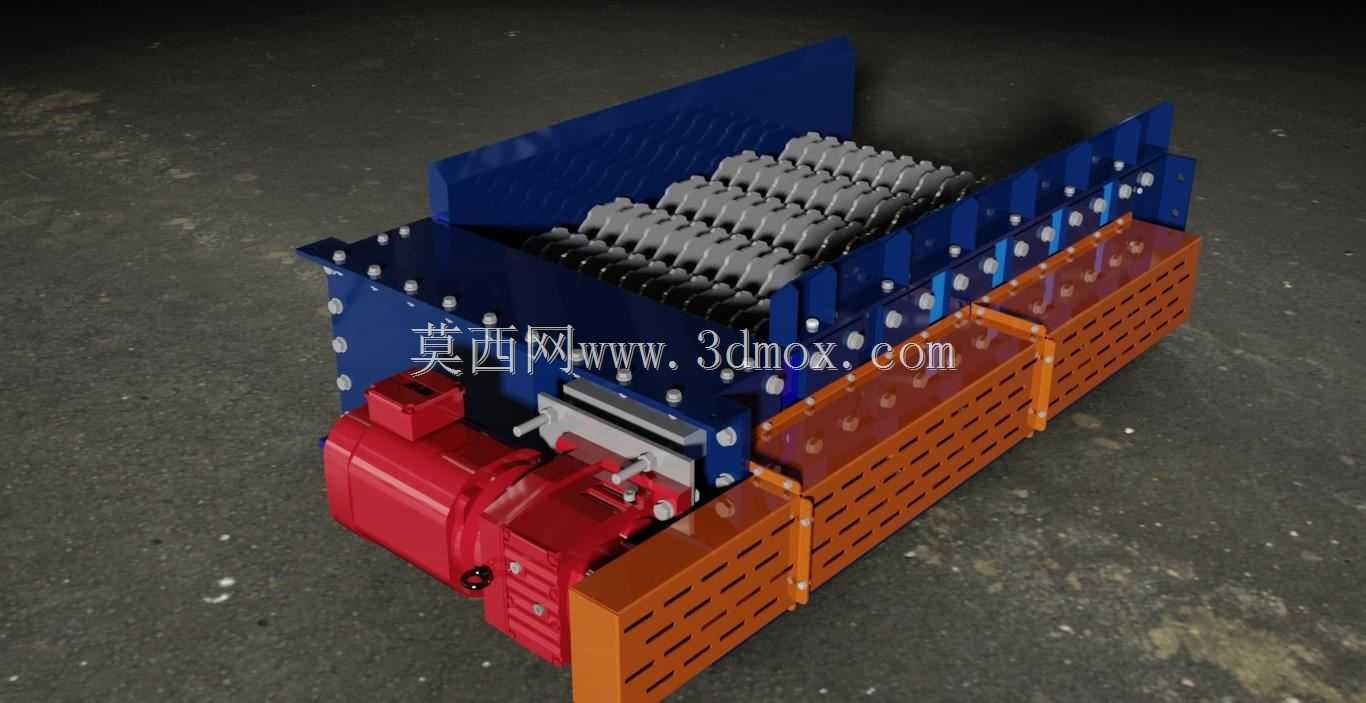

　　设备的侧下方设置的多孔防护板采用折弯成型的钢板制作，既可以遮挡内部传动结构，避免人员误触转动部件，又能通过板上的开孔散发设备运行过程中产生的热量，同时可阻挡筛分过程中飞溅的细料，改善作业现场的环境。驱动单元的安装座采用可调式结构，可通过调整螺栓张紧传动链条或皮带，保证传动效率；驱动电机外侧加装的防护壳可阻挡落料、粉尘直接接触电机壳体，避免电机散热不良。

　　从安装边界来看，该设备的入料端需要匹配上游带式输送机的出料口高度，保证来料能够均匀分布在整个筛面宽度方向，避免偏载导致的单侧滚轴磨损过快；设备底座采用预埋螺栓固定在混凝土基础上，基础平面的水平度误差需控制在千分之二以内，保证所有滚轴处于水平状态，避免物料向筛面一侧偏移。设备的出料端分别设置细料出料口、粗料出料口和铁杂出料口，三个出料口的位置需匹配下游输送设备的接料点，避免落料偏斜导致的撒料问题。设备侧面预留的检修空间宽度不小于1.2米，方便后期更换齿盘、维护轴承和传动组件，设备上方需预留起吊空间，满足整机组装和后期检修的吊装需求。

　　实际运行过程中，滚轴的转速可根据物料特性做调整，针对湿度较大、容易黏结的物料，可适当提高滚轴转速，增强齿盘对物料的搅动作用，避免筛缝被黏湿物料堵塞；针对硬度较高、磨蚀性强的物料，可适当降低转速，减少齿盘的磨损速率。磁盘组件的磁场强度根据待分选铁杂的尺寸调整，常规工况下表面磁场强度不低于120mT，可有效吸附粒径5mm以上的铁磁性杂物，对于铁杂含量较高的工况，可增加磁盘组件的排布长度，提升铁杂的去除率。
