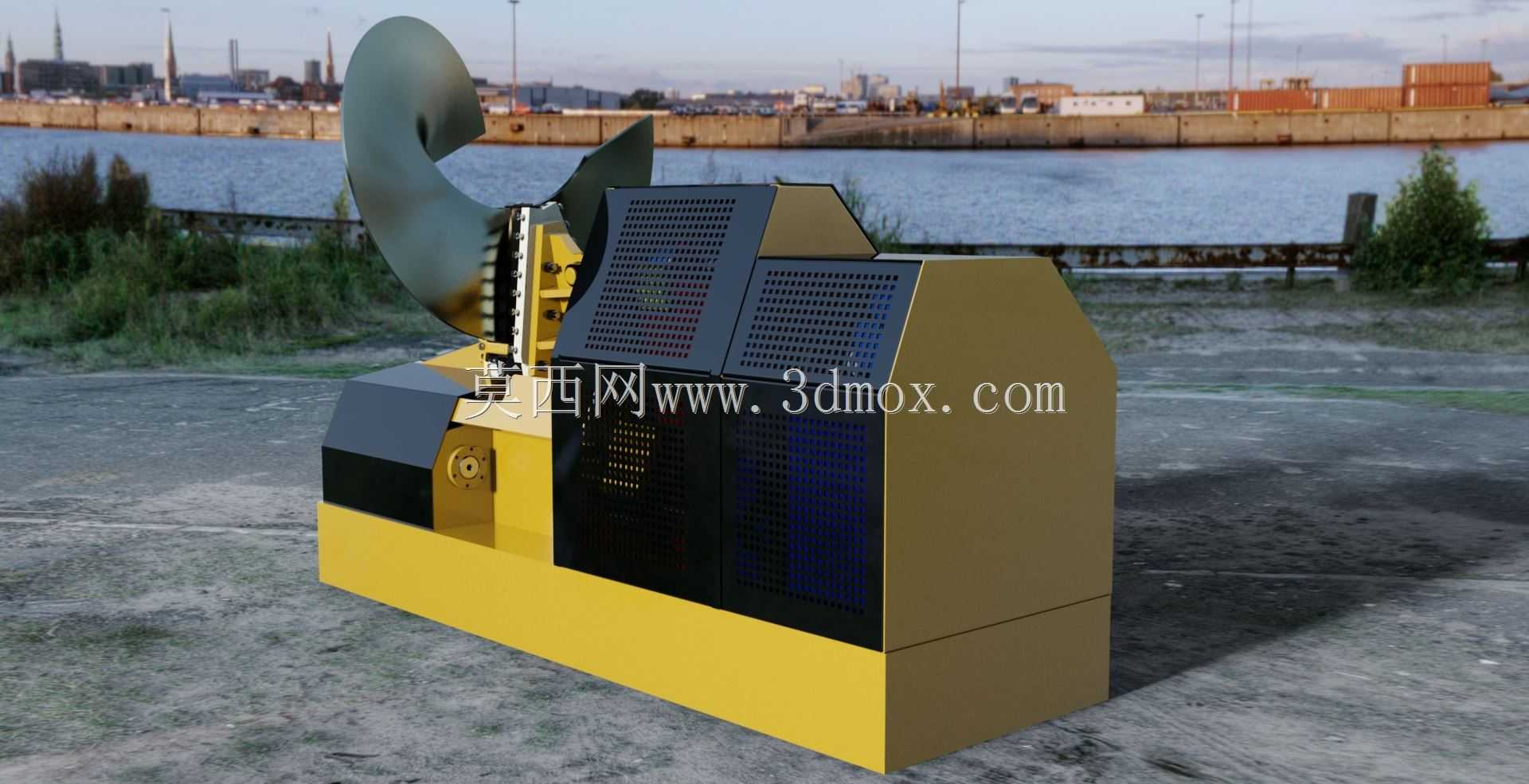

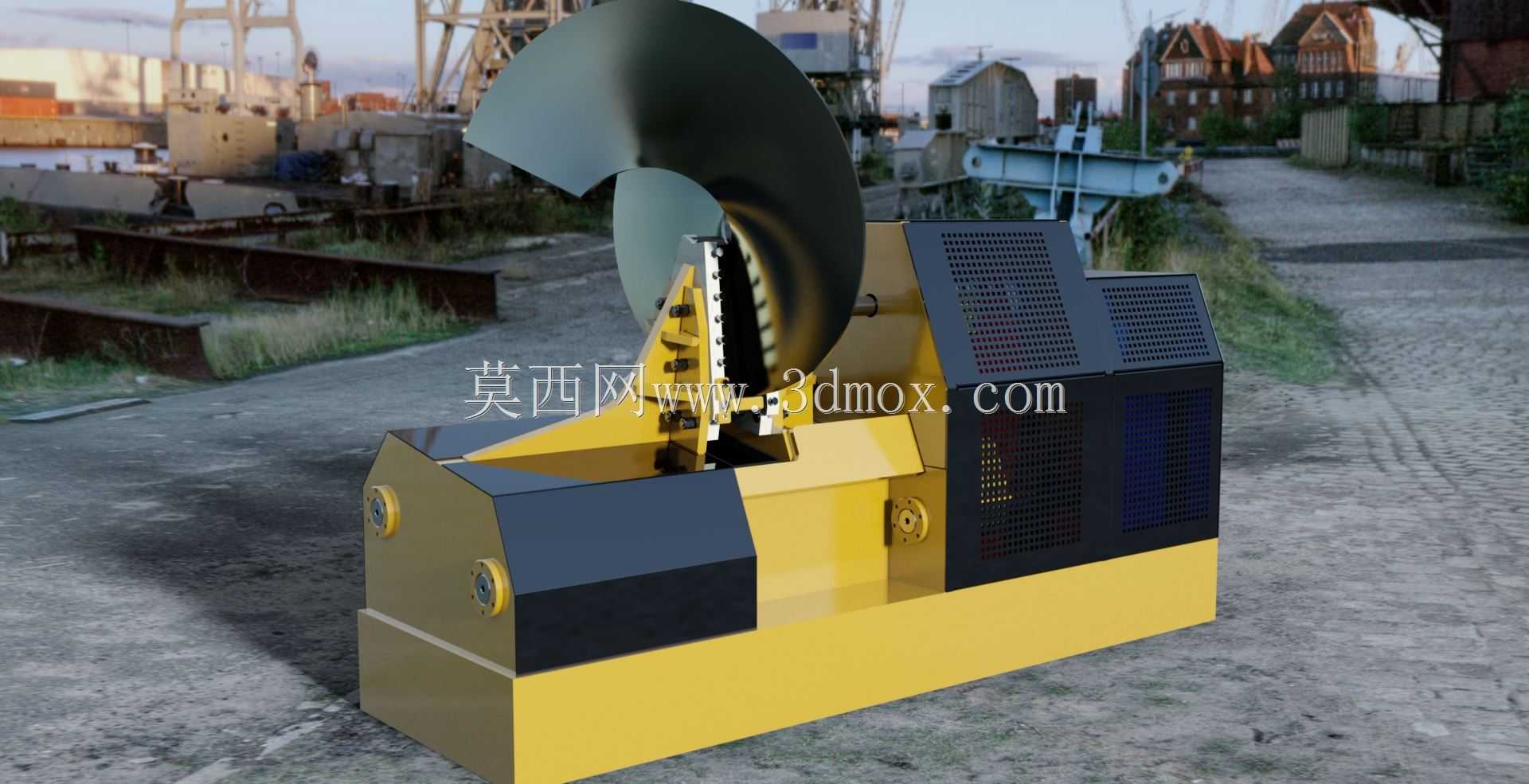

分段式螺旋叶片弯曲成型加工装置

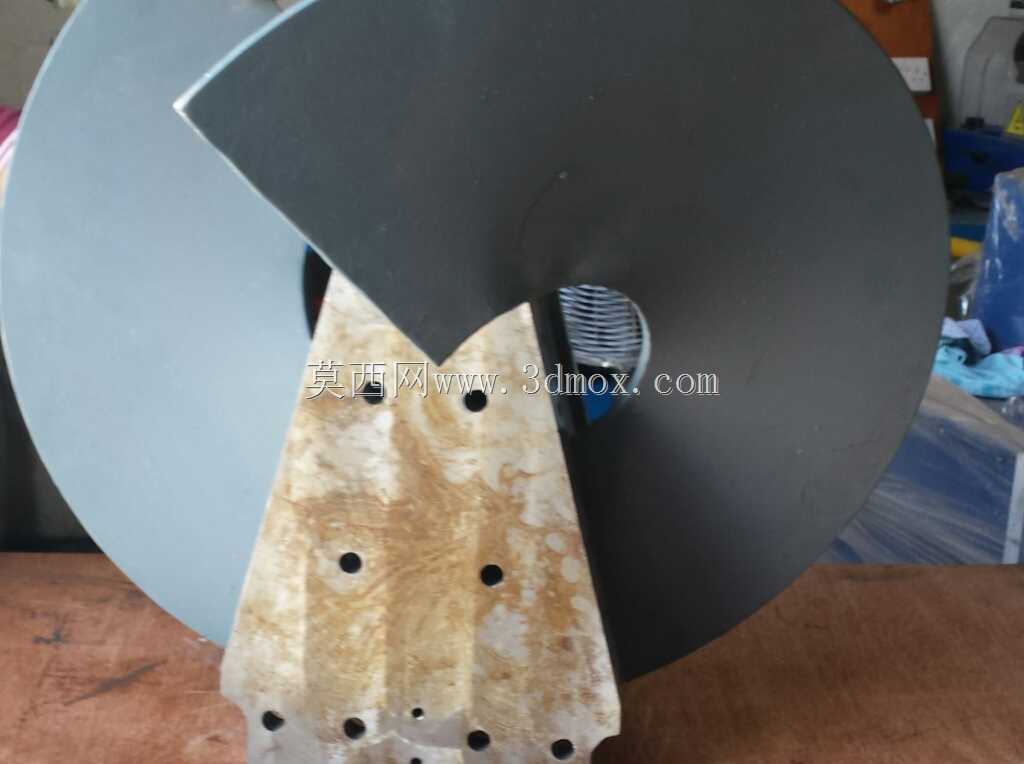

　　在螺旋输送、钻探掘进、粉体搅拌类设备的生产环节，螺旋叶片的成型精度直接决定整机运行的平稳性与物料输送效率，传统单片叶片拉制成型工艺存在成型后回弹量大、螺距一致性差、叶片与中心轴贴合度不足的问题，这套分段式螺旋叶片弯曲成型结构，正是针对厚板螺旋叶片小批量多规格加工场景开发的专用成型工装。从实际应用场景来看，该装置可适配碳钢、不锈钢等不同材质的板材叶片加工，覆盖螺旋输送机、螺旋钻机、给料设备等多类装备的叶片生产需求，尤其适合维修车间、小型机加工企业的非标准化叶片加工场景，无需配置大型专用螺旋叶片轧制设备，即可完成不同螺距、不同直径叶片的冷弯成型作业。从功能特性上看，该成型结构采用分段式成型逻辑，

　　将整段螺旋叶片的连续成型拆解为单段叶片的逐点弯曲定型，通过定位基准面限制板材的横向偏移，配合成型面的螺旋升角仿形设计，在板材压合过程中逐步释放内应力，有效降低成型后的回弹量，相比传统手工敲制成型，叶片成型后螺距误差可控制在较小范围内，叶片边缘的直线度与螺旋面的贴合度更优，成型后的叶片无需大量校形即可直接与中心轴焊接装配。设计思路上，整套结构优先考虑加工场景的通用性与操作便捷性，成型工作面的曲率完全匹配目标叶片的螺旋面参数，定位孔位的排布适配不同宽度板材的装夹需求，底座的安装平面经过铣削加工保证平面度，可直接固定在普通压力机工作台上使用，无需额外改造设备接口；成型模块采用分体式装配结构，当需要加工不同规格的螺旋叶片时，

　　仅需更换对应曲率的成型镶块，无需更换整套工装，大幅降低多规格生产的工装成本。从安装边界与尺寸适配来看，该工装的整体外形尺寸适配常规开式压力机的工作台安装范围，底座的安装孔位采用通用槽型孔设计，可适配不同T型槽间距的压力机工作台，成型作业时的操作空间预留充足，操作人员可方便地完成板材上料、定位与成型后工件的取放；成型过程中板材的受力方向垂直于工作台面，侧向力通过工装侧面的定位挡块传递至工作台，不会对压力机的滑块产生偏载，可有效延长设备的使用寿命。实际生产验证中，该成型结构加工出的螺旋叶片，在与中心轴装配时，叶片内缘与轴管外壁的贴合间隙均匀，焊接时无需大量锤击校正，焊接后叶片的变形量更小，装配完成的螺旋轴转动时无卡滞、偏摆问题，

　　在输送颗粒状、粉状物料时，物料输送过程无明显的卡料、返料现象，螺旋面的磨损均匀性优于手工成型的叶片。针对螺旋钻类设备使用的厚叶片加工场景，该成型结构的成型面做了硬化处理，可承受厚钢板冷弯时的较大接触应力，长期使用不会出现明显的凹陷变形，成型面的表面粗糙度控制在合理范围，弯曲过程中不会在叶片表面产生明显的压痕，无需额外的表面打磨工序即可直接进入后续焊接装配环节。
