链轮作为链传动系统的核心啮合零件,广泛应用在各类需要精准传递扭矩、适配长距离传动工况的工业场景中,从常规的输送线动力传递、农机行走机构传动,到摩托车、自行车的动力输出,再到自动化生产线的工位同步输送,都能见到这类零件的实际应用。和齿轮传动相比,链传动依靠链轮轮齿与链条链节的啮合实现动力传递,能在多尘、油污、高低温等相对恶劣的工况下保持稳定的传动效率,不会像带传动那样出现打滑丢转的问题,同时对安装中心距的公差容忍度更高,不需要严格控制两轴的中心距精度就能实现可靠传动,适合两轴中心距较大的传动布局。
本次设计的链轮采用标准三圆弧一直线齿形,这种齿形是目前工业领域应用最广泛的链轮齿形,在啮合过程中能保证链节顺利进入和退出啮合,最大程度降低啮合冲击和接触应力,减少轮齿与链条滚子之间的磨损,延长整套传动副的使用寿命。设计过程中首先根据传递功率、输入转速、传动比确定链条的节距参数,再根据选定的链条滚子直径、内节内宽参数匹配轮齿的齿沟圆弧半径、齿沟角、工作段圆弧半径等核心齿形参数,保证轮齿和链条滚子啮合时接触面积均匀,不会出现卡链、跳齿的问题。

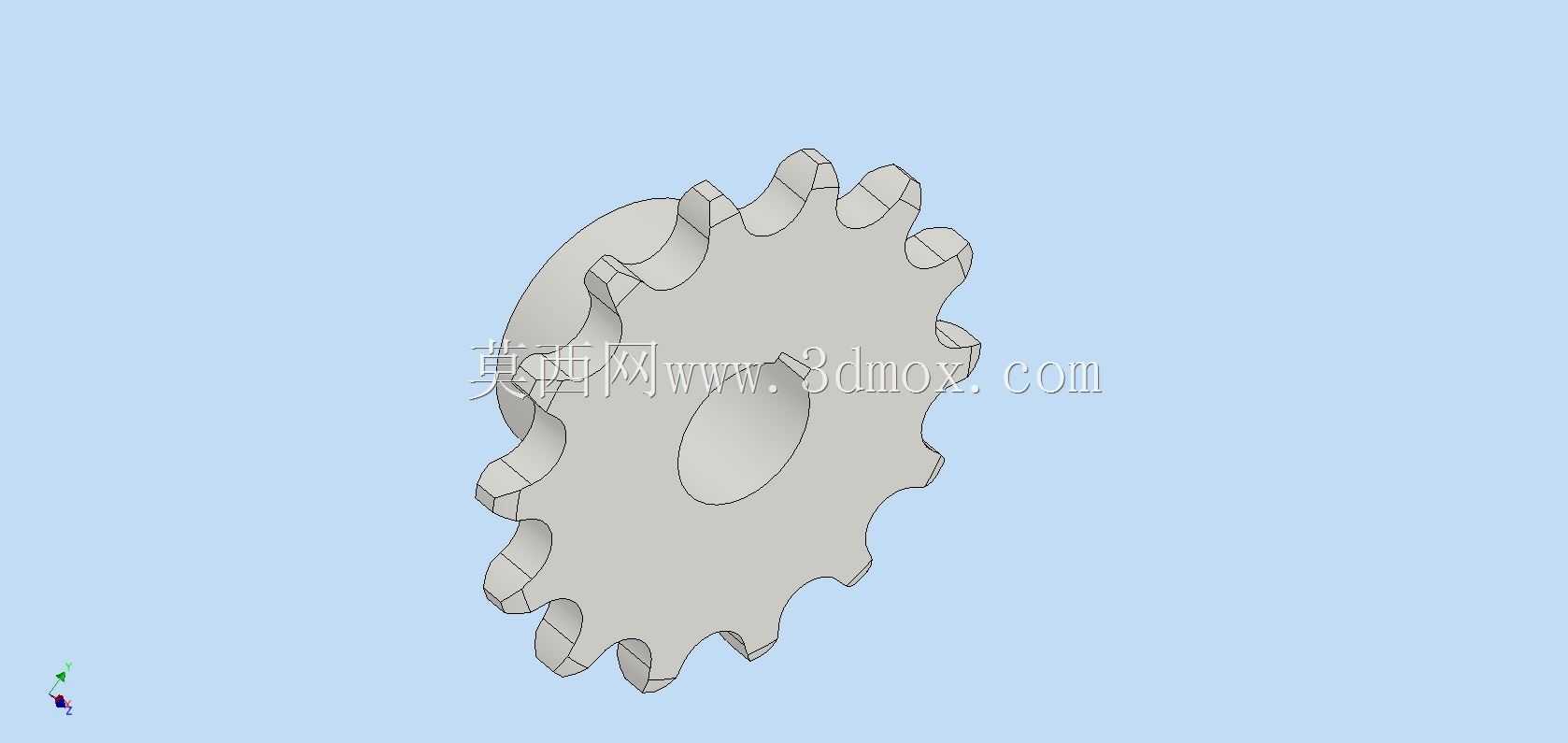

从结构上看,该链轮为整体式实心结构,中心设置标准通孔用于和传动轴配合,孔壁可根据实际安装需求加工键槽,通过平键实现和轴的周向固定,传递额定扭矩。轮体部分在保证结构强度的前提下,没有多余的减重结构,适合中小节距、中等载荷的传动工况,整体加工工艺性好,可直接采用棒料铣削成型,不需要复杂的铸锻工序,小批量加工时成本可控。轮齿的齿顶部分做了合理的倒角处理,既可以避免链条在啮合过程中被齿顶锐边刮伤,也能在安装链条时更方便地将链节导入啮合位置,降低现场装配的难度。
在安装边界方面,设计时充分考虑了链轮的轴向定位需求,轮体两侧的端面都预留了足够的平面用于安装轴端挡圈或者锁紧螺母,保证链轮在轴上不会出现轴向窜动,避免链条在运行过程中出现偏磨、掉链的问题。链轮的齿宽参数严格匹配对应型号链条的内节内宽,既保证链条能顺畅落在轮齿上,又不会因为齿宽过窄导致链条侧面和轮齿端面产生额外摩擦,也不会因为齿宽过宽造成材料浪费和安装空间占用过大。
实际选型应用时,需要注意链轮和配套链条的参数匹配,同一传动回路中的链轮必须安装在同一回转平面内,两轴的平行度需要控制在合理公差范围内,避免链条在运行过程中出现侧向力,加速链条和链轮的磨损。同时链轮的齿数选择也需要结合传动比合理确定,齿数过少会导致传动过程中的动载荷增大,多边形效应明显,运行平稳性下降;齿数过多则会在链条磨损后容易出现跳齿脱链的问题,缩短链条的实际使用寿命,本模型的齿数选取在常用的合理区间内,适配多数常规中低速传动工况的需求。
从建模逻辑上看,整个数模采用参数化建模思路,齿形部分通过草图绘制标准齿形轮廓后拉伸生成实体,中心孔、轮体端面等特征都保留了参数化编辑接口,设计人员可以根据实际的传动需求快速修改齿数、节距、中心孔直径、轮体厚度等参数,快速衍生出适配不同工况的链轮型号,不需要重新从零开始绘制齿形,能大幅提升同系列零件的设计效率。模型的所有倒角、圆角特征都完全符合实际加工工艺要求,没有出现无法加工的尖锐内角或者不符合工艺规范的特征结构,可直接用于工程图生成、数控加工编程或者3D打印样件验证。
