U型槽式螺旋给料输送设备结构设计

　　在散状物料处理的各类工业场景中，这类U型槽体结构的螺旋输送设备是衔接上下游工序的核心中转单元，从粮食加工车间的原粮转运、建材行业的粉料配料，到化工生产线上的颗粒物料定量给料，再到污水处理环节的泥渣输送，都能见到这类设备的应用身影。不同于大倾角或垂直布置的螺旋提升设备，这款水平布置的槽式螺旋机更适合短距离、平稳性要求高的物料输送工况，安装时通常直接架设在料仓出料口与下游受料设备之间，不需要额外搭建过高的支撑机架，对车间层高的适配性更强。

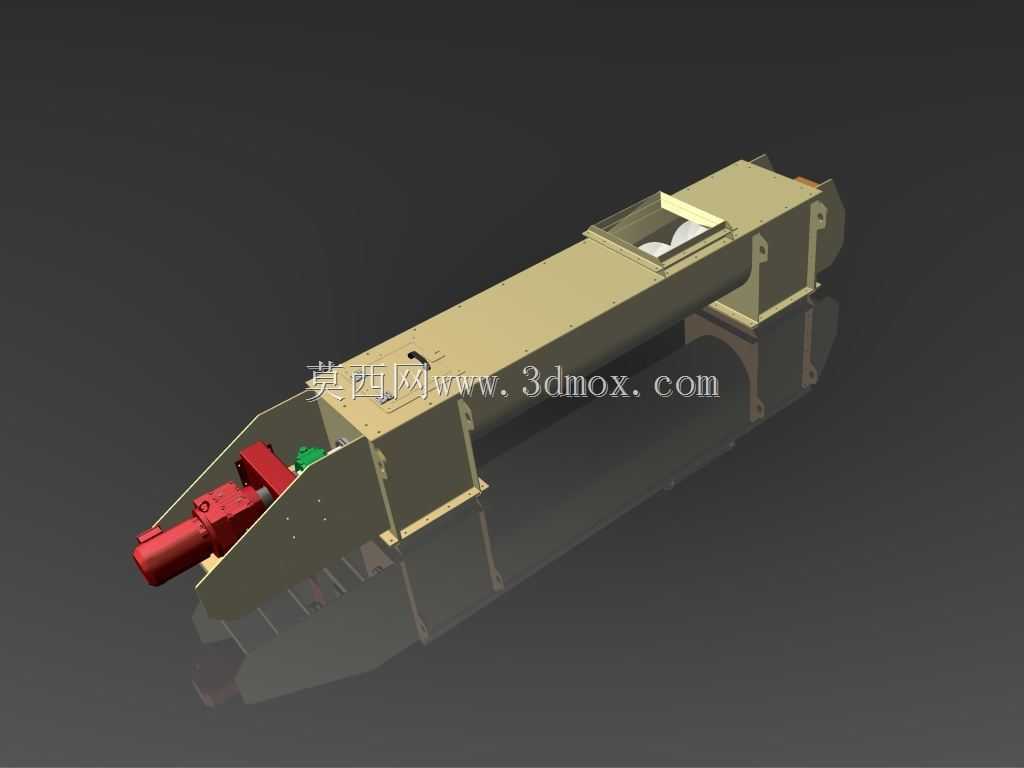

　　从结构设计逻辑来看，这款设备采用了分段式U型槽体作为物料承载主体，槽体上沿开设的方形进料口可直接对接料仓下料溜管，槽体端部的端板集成了轴承安装位与密封结构，避免输送过程中细粉料从转轴间隙溢出。驱动端采用直联式减速电机布置，电机与螺旋轴通过联轴器直连，省去了链传动或带传动的额外张紧结构，既压缩了设备整体的轴向安装尺寸，也减少了日常运维中传动件的维护点位。螺旋叶片采用等螺距实体面型设计，针对流动性较好的粉状、小颗粒状物料输送效率最优，叶片与槽体内壁的间隙控制在合理范围，既避免运转过程中叶片刮蹭槽壁产生异响与磨损，也能减少槽底残留物料的堆积，降低不同批次物料交叉污染的概率。

　　设备尾部设置了配重式推力轴承座，可抵消螺旋轴运转过程中产生的轴向力，避免长轴运转时出现窜动问题。槽体侧面预留的多个观察口与检修盖板，方便运维人员在不拆解整体槽体的情况下，检查叶片磨损情况、清理槽内卡滞的异物。槽体底部的安装支座采用带长圆孔的焊接结构，现场安装时可根据实际预埋地脚的位置微调设备固定点位，降低土建施工的精度要求。

　　从安装边界来看，这款设备的整体轴向长度适配常规车间的工序间距，槽体宽度与螺旋直径匹配常规每小时数十立方的输送产能需求，进料口的尺寸可适配主流规格的下料溜管，不需要额外做变径转接。驱动端的电机接线盒位置预留了足够的接线操作空间，现场布线时不需要额外弯折电缆。设备整体重心偏低，水平安装时不需要额外做加强固定，仅需通过地脚螺栓将支座与地面或机架锁固即可，运转过程中的振动幅度控制在较低水平，不会对周边精密计量设备造成干扰。

　　在实际选型应用中，这类螺旋输送机可根据输送物料的磨琢性调整叶片材质，针对磨琢性强的矿粉、炉渣类物料可更换耐磨合金叶片，针对有腐蚀性的化工物料可在槽体内壁衬贴耐磨防腐层。设备的螺旋转速可通过配套变频器调整，匹配不同的给料量需求，实现与下游配料、包装设备的产能联动。不同于带式输送机容易出现撒料、跑偏的问题，这类密闭槽体的螺旋输送设备在输送易扬尘的细粉料时，可在槽体上沿加装密封盖板，对接除尘风口后能有效控制车间内的粉尘外溢，满足职业卫生的相关要求。

　　建模过程中对螺旋叶片的成型做了工艺性优化，叶片与中心轴的焊接位置预留了焊接收缩余量，避免实际加工焊接后螺旋轴出现弯曲变形。端盖处的密封采用填料密封结构，相比骨架油封更耐受细粉料的磨损，密封件更换时不需要拆解整个端盖，仅需拆开压盖即可更换填料，大幅缩短停机维护时间。槽体各段之间采用法兰螺栓连接，法兰面之间加装密封垫片，既保证槽体的整体密封性，也方便长途运输时分段拆解，到现场后再快速组装。
