大倾角挡边带式输送设备结构设计

　　做散料输送线方案的时候，很多现场都会遇到水平距离有限、需要把物料抬升到较高进料口的工况，这时候普通平皮带输送机的倾角一旦超过18度，散料就很容易出现下滑、撒料的问题，尤其是颗粒状、小块状的矿石、粮食、建筑骨料这类物料，倾角稍大就无法正常输送，这台带挡边结构的大倾角输送设备，就是针对这类受限空间的高位上料场景做的结构设计。

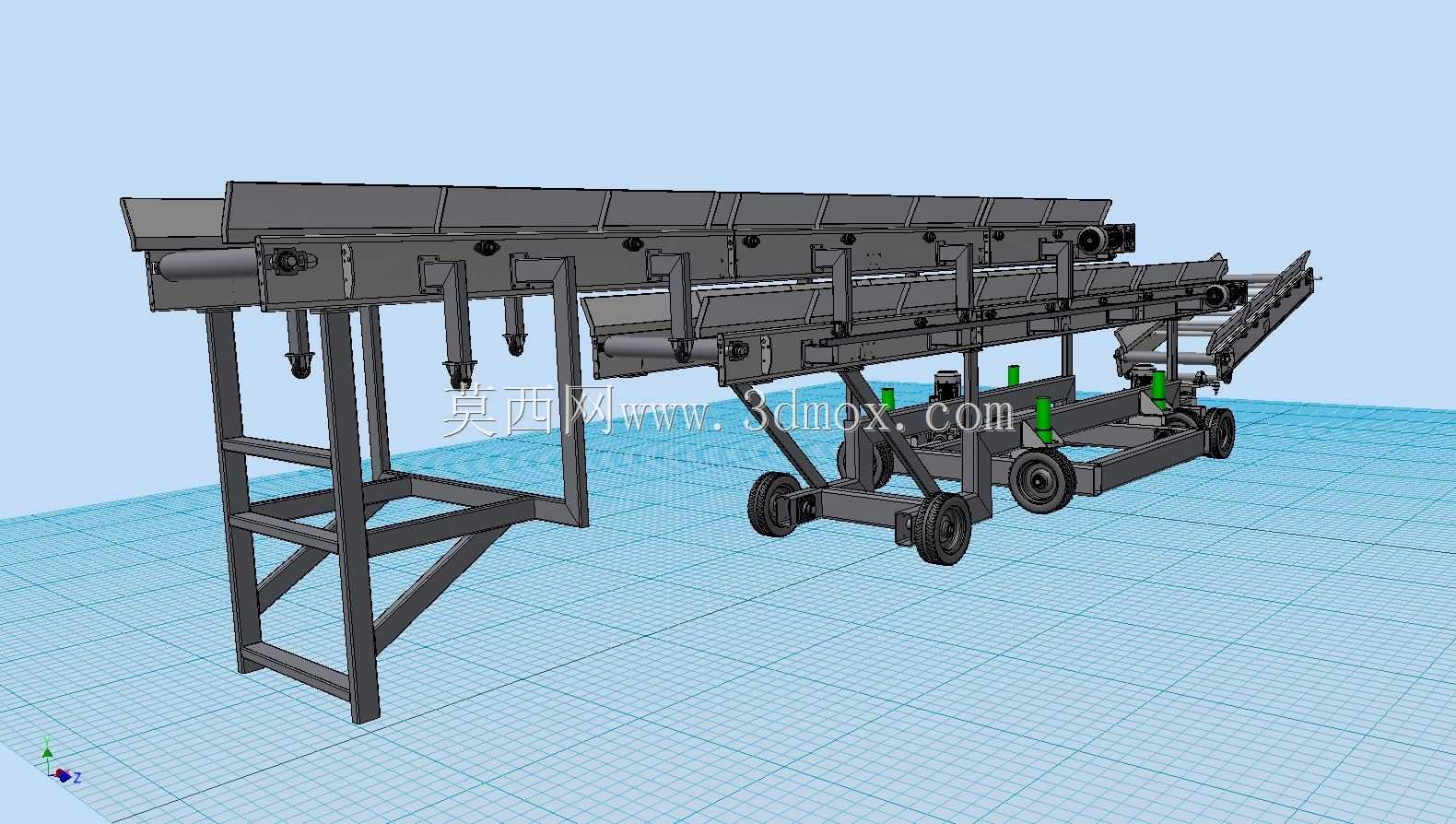

　　从结构组成来看，整套设备的主体框架采用型钢焊接成型，主纵梁选用矩形管做承载主体，横向支撑按等间距排布，保证长距离输送段的机架刚度，避免皮带运行过程中出现机架颤振导致的皮带跑偏。输送面采用带波纹挡边和横隔板的特制输送带，挡边的波纹结构可以在皮带绕经头尾滚筒时顺利弯折，不会出现卡滞、撕裂的问题，横隔板按固定间距固定在皮带表面，形成一个个独立的料斗空间，哪怕输送倾角提升到60度以上，物料也会被隔板托住，不会沿皮带面下滑撒落，这也是这类设备能实现大倾角输送的核心结构。

　　驱动端布置在设备的头部高位位置，采用电机配合减速机直连驱动滚筒的结构，驱动滚筒表面做了菱形包胶处理，增大和皮带之间的摩擦系数，避免重载启动时出现皮带打滑的问题。尾部设置了螺旋张紧结构，通过调整尾部滚筒的前后位置，来补偿皮带长期运行产生的塑性伸长，保证皮带始终保持合适的张紧力，张紧行程预留了足够的调节量，能覆盖皮带全生命周期的伸长量调整需求，不需要频繁裁剪皮带。设备的上分支和下分支都布置了槽型托辊组，上分支托辊用来承托载料段的皮带和物料重量，下分支平行托辊承托回程段的皮带，所有托辊都采用密封轴承结构，能适应多粉尘的工业现场环境，减少日常维护的频次。

　　在设计这类设备的时候，首先要核算的是输送倾角和物料安息角的匹配关系，不同物料的安息角不同，对应的横隔板高度、间距也需要做对应调整，比如输送流动性好的颗粒物料时，隔板间距要适当缩小，隔板高度适当增加，避免物料在提升过程中从隔板间隙滚落；如果是输送含水率较高的粘性物料，还要在头部卸料位置加装清扫器，把粘在隔板和挡边上的残留物料刮除，避免回程段带料撒落。机架的安装边界需要结合现场的进料口、出料口位置做适配，设备的水平投影长度、垂直提升高度可以根据现场工况做模块化调整，支腿部分设计成可调节高度的结构，能适应现场地面不平整的安装条件，不需要额外做复杂的基础预埋，降低现场安装的施工量。

　　设备的两侧都设置了防护栏板，一方面是避免输送过程中物料从皮带两侧撒落，另一方面也能起到安全防护的作用，防止运行过程中人员意外接触运动部件。头部卸料位置的卸料罩做了导流结构，保证物料从头部滚筒抛出时能准确落入下游接料设备，不会出现扬尘、撒料的问题。回程段还设置了防跑偏挡轮，当皮带出现轻微跑偏时，挡轮会限制皮带的横向位移，避免皮带和机架发生摩擦导致的皮带边缘磨损，延长皮带的使用寿命。

　　很多现场在做旧线改造的时候，厂房内的安装空间非常有限，普通的斗式提升机虽然也能实现垂直提升，但是进料、出料的位置固定，很难适配现有生产线的布局，而这种大倾角挡边输送机可以灵活调整倾角，从0度到90度之间都可以根据现场空间做调整，进料段可以设计成水平段，方便和上游的给料设备对接，提升段直接把物料抬升到需要的高度，头部再设置水平卸料段对接下游设备，整个输送线路的布置非常灵活，不需要对现有厂房结构做大规模改动，非常适合老厂改造、空间受限的生产线升级场景。在建模过程中，所有的连接位置都预留了标准的螺栓安装孔，机架的分段设计也考虑了运输的尺寸限制，每个分段的长度都控制在常规运输车辆的装载范围内，到现场之后只需要通过螺栓拼接就可以完成组装，不需要在现场做大量的焊接作业，大幅缩短现场安装的周期。
