变矩器离合器驱动链式输送装置结构

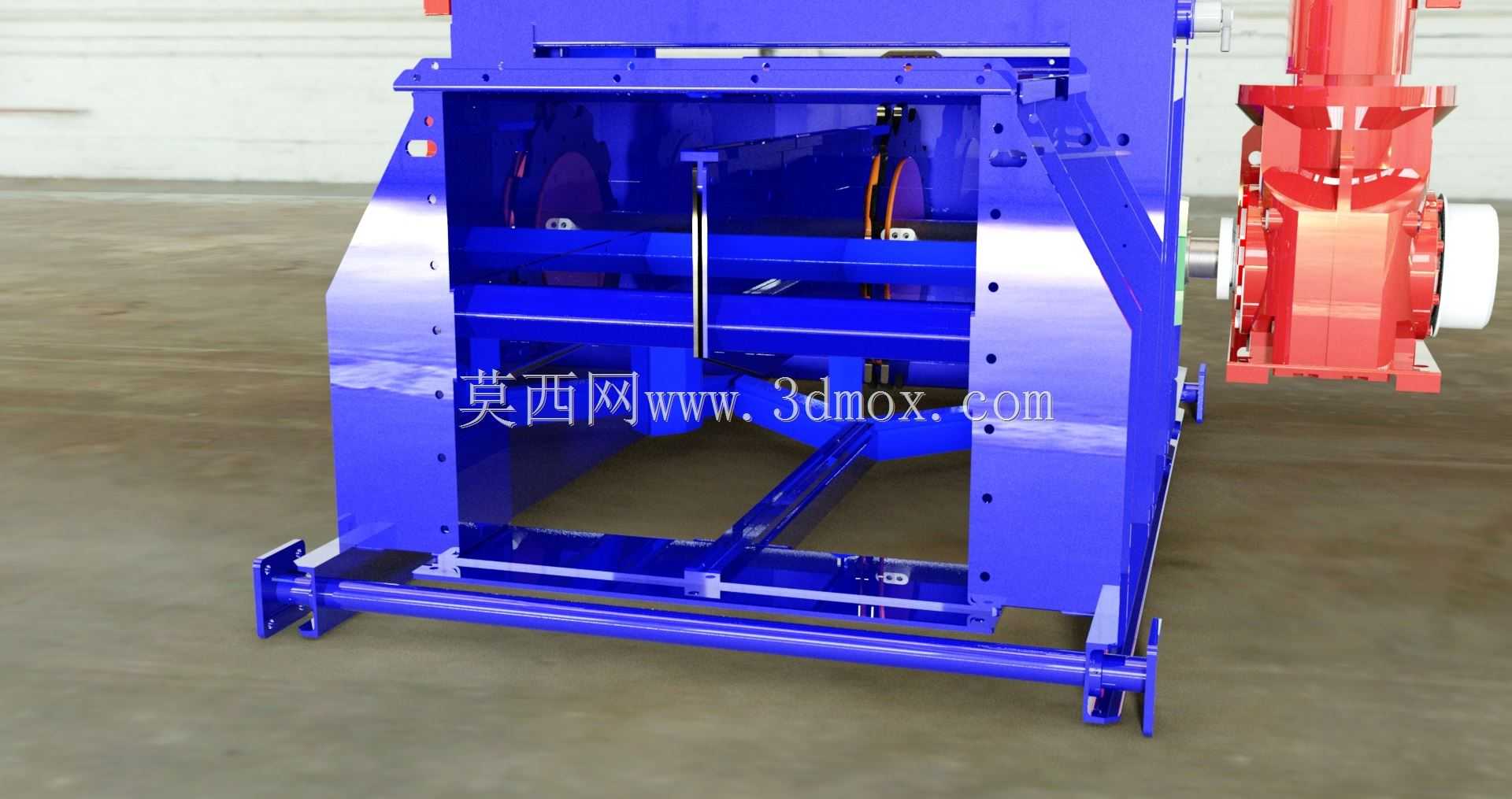

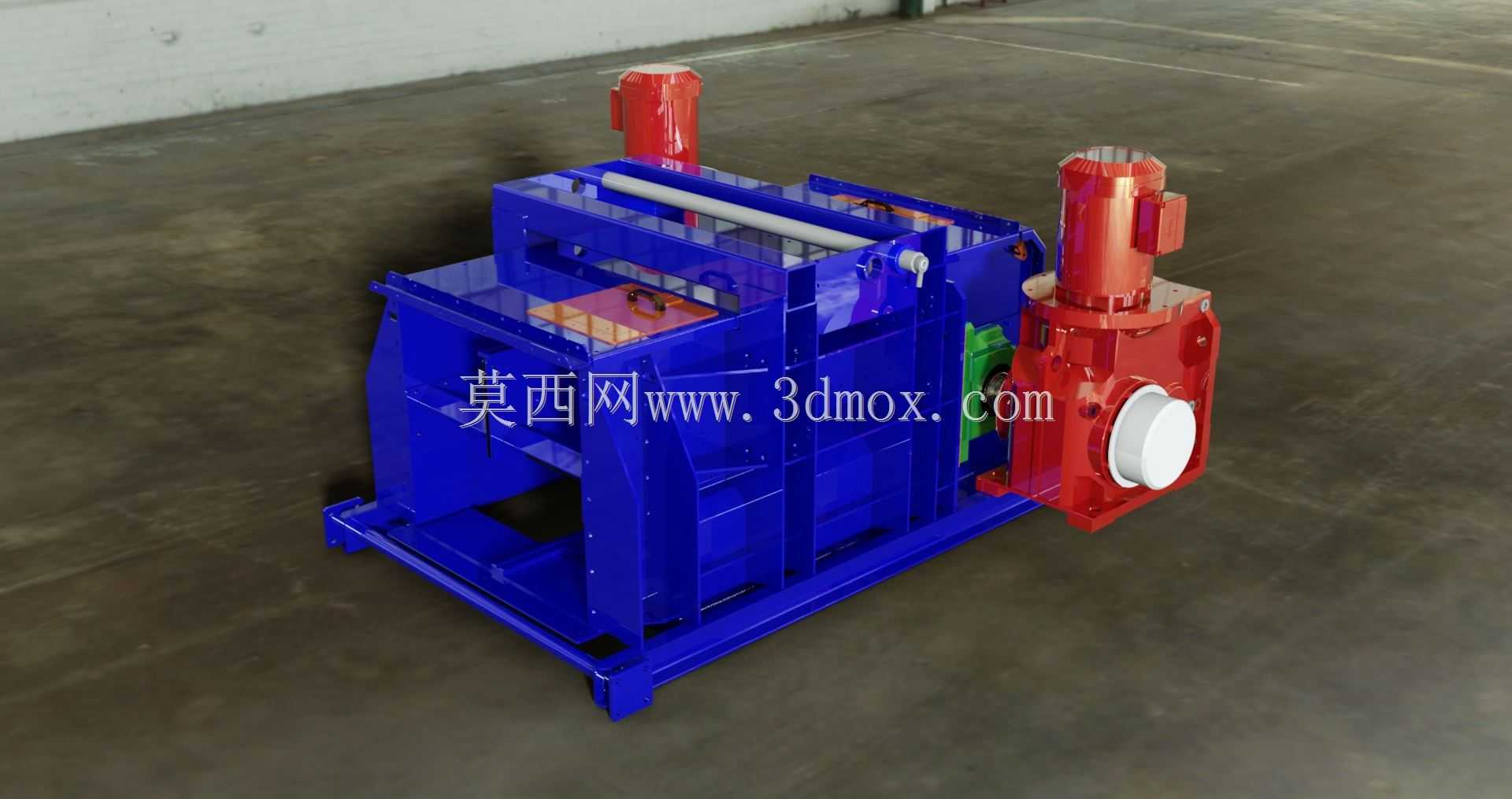

　　这套链式输送驱动单元的结构设计，核心围绕重载工况下的长距离物料输送需求展开，在汽车零部件焊装线、重型机械装配车间、散料仓储转运场景中，这类驱动站往往承担整条输送线的动力输出核心角色，区别于轻型皮带输送的低负载特性，链式结构的选型本身就瞄准了单件重量超百公斤的工件转运需求，比如焊装车间的白车身底板、重型减速机壳体、铸造毛坯件这类无法用皮带承载的物料，都需要依靠链条的刚性啮合来传递牵引力。从结构布局来看，驱动端的变矩器离合器组件被集成在蓝色焊接机架的侧部，红色的动力输出端直接和主动链轮轴做刚性连接，这种布局最大的优势是缩短了动力传递路径，减少了中间联轴器带来的传动间隙，在频繁启停的输送工况下，能有效避免链条因间隙产生的冲击抖动，

　　很多车间里的老输送线经常出现链条跳齿、链轮磨损过快的问题，往往就是因为动力端和链轮轴的同轴度偏差过大，加上启停冲击没有缓冲结构导致的，这套结构里的变矩器离合器刚好能在启动阶段实现软接合，把电机启动时的瞬时大扭矩平缓传递到链轮上，既保护了链条和链轮的啮合齿面，也能降低电机启动时对车间电网的电流冲击。机架部分采用的是厚钢板折弯拼焊结构，两侧的立板做了等距的安装孔阵列，这些孔位不是随意排布的，一方面是用来固定内部的张紧导轨、托链架，另一方面也预留了后期加装工件定位挡块、检测传感器支架的安装位置，不需要现场二次焊接打孔，这在非标设备设计里是很实用的细节，很多新手做设计的时候只会考虑当前的安装需求，忽略后期产线改造的扩展空间，

　　导致后续加装组件的时候只能在机架上现场动火，既破坏了机架的防锈涂层，也容易因为焊接变形影响链轮轴的平行度。底部的安装底座做了通长的槽钢支撑，地脚连接位置开了长条形的调节孔，安装的时候可以沿着输送线的垂直方向微调整个驱动站的位置，保证主动链轮和整条线的从动链轮、改向链轮处于同一中心平面，避免链条运行过程中出现偏磨、侧边掉链的问题，很多现场安装的故障都源于链轮的共面度偏差超过2mm，链条在运行中持续和链轮侧边摩擦，短时间内就会把链板磨穿断裂。从安装边界来看，这套驱动站的横向宽度适配常规的800mm节距输送链条，机架的高度方向预留了1.2米的操作维护空间，日常检查链条张紧度、给链轮加注润滑脂的时候，不需要拆除外围的防护结构就能直接操作，

　　侧部的离合器组件也做了外置的检修窗口，更换摩擦片的时候不用拆解整个驱动机架，能大幅缩短设备的停机维护时间。在功能逻辑上，离合器的接合和断开可以和整条产线的控制系统联动，当某一段输送线出现工件卡滞的时候，离合器可以自动脱开动力，避免电机堵转烧毁，也能防止链条因为过载被拉断，相比传统的刚性连接驱动结构，这种带离合保护的设计在重载输送场景里的可靠性要高出不少，尤其是在冶金、重型装配这类工件重量大、输送节拍不稳定的场景，能有效降低设备的故障停机率。设计过程中，链条的选型是和驱动扭矩做过匹配计算的，按照单条链条最大牵引拉力12kN来算，搭配的链轮齿数做了优化，没有采用过少齿数的链轮来缩小结构体积，因为齿数过少的链轮在传动时会加大链条的多边形效应，运行时的振动和噪音都会明显上升，最终选用的链轮齿数能保证链条在运行速度0.2m/s的工况下，动载荷控制在合理范围内，延长链条的整体使用寿命。机架内部的托链轨道采用了耐磨高分子材料衬板，链条在回程段不会直接和金属机架摩擦，既降低了运行噪音，也减少了链条的磨损量，衬板做了分段式的螺栓固定结构，磨损之后只需要更换对应段的衬板即可，不需要整体更换轨道，后期维护成本能降低很多。
