工业物料输送用注射螺旋给料结构

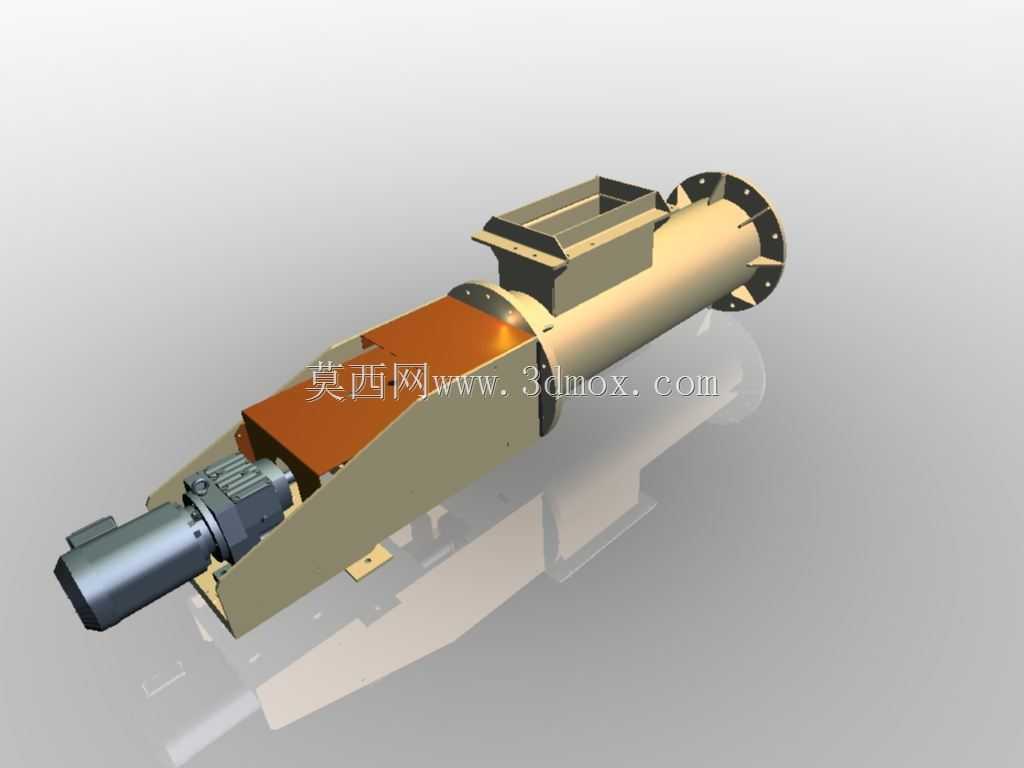

　　该注射螺旋结构主要应用于粉状、小颗粒状工业物料的定量给料与输送场景，常见于塑料加工、食品配料、化工粉体输送、建材原料投加等生产线的前端喂料环节，可实现物料从料仓到下游加工设备的稳定、连续输送，避免物料架桥、下料不均的问题，保障后续工序的进料稳定性。整套结构采用卧式布置形式，驱动端配置减速动力单元，通过联轴器与螺旋轴直连，动力传递路径短，传动效率损失小，可根据输送物料的特性匹配不同转速区间，针对流动性较好的颗粒物料可采用较高转速提升输送效率，针对易结块、流动性差的粉状物料则采用低转速大扭矩输出，避免物料挤压结团。螺旋筒体采用分段式法兰连接设计，进料段上方开设方形进料口，可直接与上游料仓的出料法兰对接，进料口边缘做外翻边加固处理，

　　承受料仓物料的垂直载荷时不易变形；筒体末端采用法兰端盖封闭，端盖上预留轴承安装位与密封槽，配置接触式密封件防止细粉物料从轴端泄漏，同时避免外界粉尘进入轴承腔影响转动精度。螺旋叶片采用等螺距连续焊接结构，叶片边缘与筒体内壁保留均匀间隙，既避免叶片转动时刮蹭筒体内壁造成异常磨损，也能减少物料在筒壁的残留，针对磨蚀性较强的物料，可在叶片边缘堆焊耐磨层提升使用寿命。驱动端的安装支座采用倾斜式支撑结构，将动力单元的重量均匀传递到设备底座，底座上开设长条形安装孔，可在现场安装时调整整机的水平度与轴向位置，适配不同安装基础的公差要求。整套结构的安装边界需预留驱动端的维护空间，方便后期拆卸更换密封件与轴承，筒体下方设置多个支撑脚，

　　可直接固定在生产线的钢结构机架或者混凝土基础上，支撑脚的高度可通过垫片调整，保证螺旋筒体的水平度偏差在允许范围内，避免螺旋轴转动时出现偏磨。设计过程中重点考量了物料的流动特性，进料口的位置设置在螺旋轴的起始段上方，保证物料进入筒体后可直接被螺旋叶片推送，不会在进料段形成堆积死角；筒体的内径与螺旋叶片的直径匹配合理，输送过程中物料的填充率控制在合理区间，既保证输送效率，也避免填充率过高造成动力过载。针对不同的物料特性，该结构可灵活调整螺旋叶片的螺距，针对容重较轻的物料采用大螺距设计提升输送量，针对容重较大的物料采用小螺距设计保证输送的稳定性，同时可在筒体上开设多个观察口，方便运行过程中查看物料的输送状态，出现堵料情况时可快速打开清理。整套结构的转动部件均做动平衡校正，运行过程中振动小、噪音低，可长时间连续运行，适合工业化生产线的连续生产需求，各连接部位的螺栓均采用防松设计，避免长期运行过程中螺栓松动造成设备故障。
