斗式提升机笼鼓滚筒结构设计

项目分类:提升机 发布时间:2021-12-04 ID:424425
  • 斗式提升机笼鼓滚筒结构设计
  • 斗式提升机笼鼓滚筒结构设计

  在散料垂直输送的工业场景里,斗式提升机的尾部笼鼓滚筒是直接影响整机运行稳定性的核心受力部件,不同于头部驱动滚筒的全包胶摩擦面设计,笼鼓结构从诞生之初就是为了适配斗提机尾部的特殊工况——垂直段回程的料斗会携带部分残留物料落至尾轮区域,封闭式滚筒很容易被散料卡滞、造成料斗磕碰变形,甚至出现皮带跑偏、料斗刮蹭机壳的故障,而栅条式的笼鼓结构可以让散落的粉料、颗粒料直接从栅条间隙漏出,避免物料在滚筒与皮带之间堆积挤压。

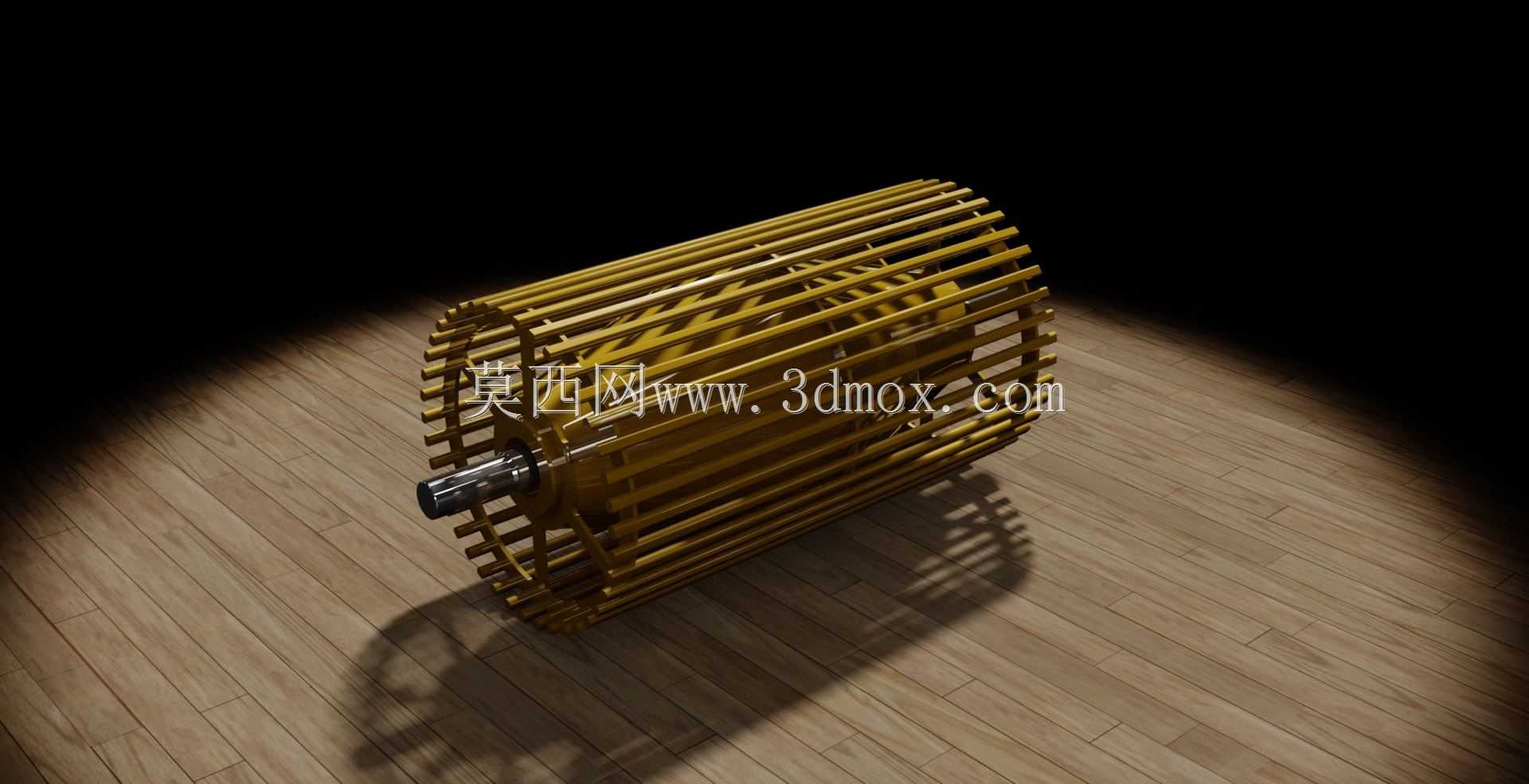

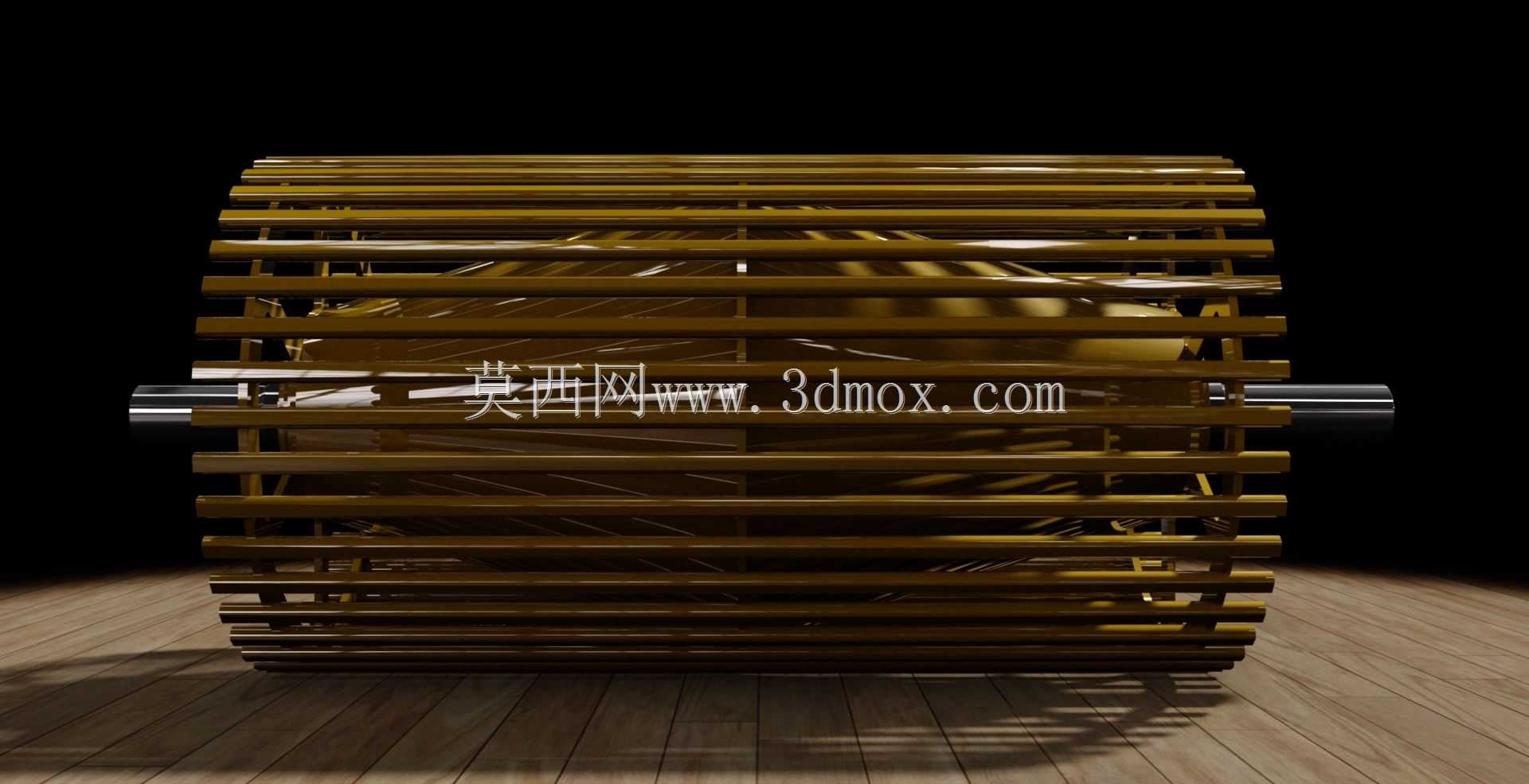

  从结构设计逻辑来看,这款笼鼓采用两端辐盘支撑周向均布圆钢栅条的焊接结构,中心贯穿的主轴采用阶梯轴设计,两端预留轴承安装位,轴肩位置做了圆角过渡来降低应力集中,辐盘与主轴的连接采用过盈配合加周边角焊的方式,保证重载启动时的扭矩传递可靠性。周向排布的栅条采用圆钢而非扁钢,一方面是圆钢的环形接触面与提升带的接触更柔和,不会像扁钢棱边那样长期磨损皮带背面,另一方面圆钢的抗冲击性能更好,当料斗意外刮碰栅条时,圆钢的弧形面可以引导料斗滑过,避免硬接触造成结构变形。栅条的排布间距经过实际工况验证,既不会因为间隙过大导致皮带受力不均出现局部凹陷,也不会因为间隙过小导致细颗粒物料卡塞,针对常见的粮食、矿石粉、建材散料等输送介质,这个间隙尺寸可以覆盖90%以上的常规散料粒径,避免漏料不畅的问题。

  在安装边界上,这款笼鼓的轴向尺寸需要与提升机的机壳内部宽度匹配,两端主轴伸出端的轴承座安装位置要与机壳侧壁的预留安装孔同轴,安装时需要保证笼鼓的轴线与头部驱动滚筒的轴线平行,否则会出现提升带跑偏、料斗偏磨的问题。笼鼓的外径尺寸是根据提升机的料斗间距、皮带包角来确定的,外径过小会导致皮带弯曲应力过大,降低皮带使用寿命,外径过大则会增加尾部张紧行程的需求,造成机壳整体高度冗余。主轴两端的轴承通常选用带座外球面轴承,方便安装时调整同轴度,同时可以适配尾部张紧装置的上下滑动需求,张紧行程的预留量通常要满足皮带伸长率、接头余量以及安装调整的需求,笼鼓的上下滑动导轨需要保证垂直度,避免张紧过程中出现卡滞。

  从实际使用的功能特性来看,笼鼓除了作为尾部改向辊筒支撑提升带循环运行之外,栅条结构还能在运行过程中通过自身的转动抖落粘附在皮带背面的物料,减少物料带回机座底部造成的重复磨损。针对磨琢性较强的散料输送场景,栅条表面可以做淬火处理提升耐磨性,延长整体使用寿命,两端辐盘的外侧会加装挡边,防止提升带在运行过程中出现轴向窜动,挡边的高度要高出栅条外径一定距离,既可以起到限位作用,又不会干涉料斗的运行轨迹。在设计建模过程中,每根栅条的位置度需要严格控制,周向均布的角度误差不能超过0.5度,否则会造成滚筒转动时的径向跳动,导致皮带运行抖动、料斗撒料,焊接完成后还需要做整体动平衡校正,减少高速运行时的振动,避免轴承过早失效。

  很多现场运维的反馈里,斗提机尾部的故障70%以上都和尾轮结构设计不合理有关,封闭式滚筒容易积料导致的皮带跑偏、料斗刮壳是最常见的停机原因,而笼鼓结构从根源上解决了积料卡滞的问题,同时镂空结构的重量更轻,降低了主轴的负载,启动时的转动惯量更小,对于重载启动的工况更友好。在选型匹配时,需要根据提升机的输送量、提升高度、物料特性来确定笼鼓的栅条直径、辐盘厚度以及主轴直径,输送磨琢性大、密度高的物料时,需要适当加大栅条直径和主轴直径,提升整体结构强度,而输送粮食等轻散料时,可以适当减小栅条直径降低设备自重。另外笼鼓的栅条排布方向与轴线平行,这种结构加工难度低,焊接装配更方便,相比螺旋排布的栅条,不会给皮带施加轴向的分力,更有利于皮带的对中运行,减少跑偏调整的工作量。
