垂直散料输送斗式提升结构三维设计

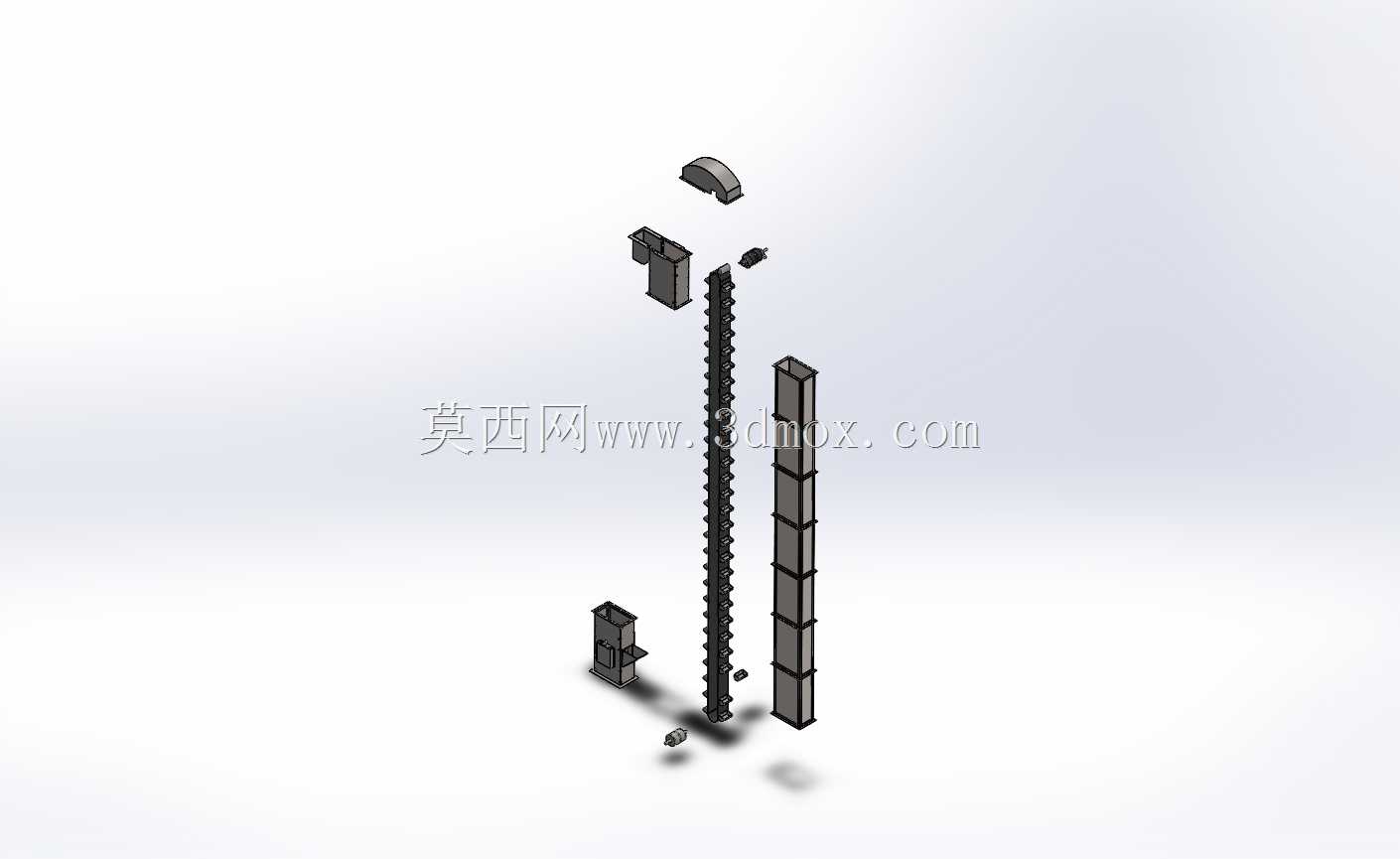

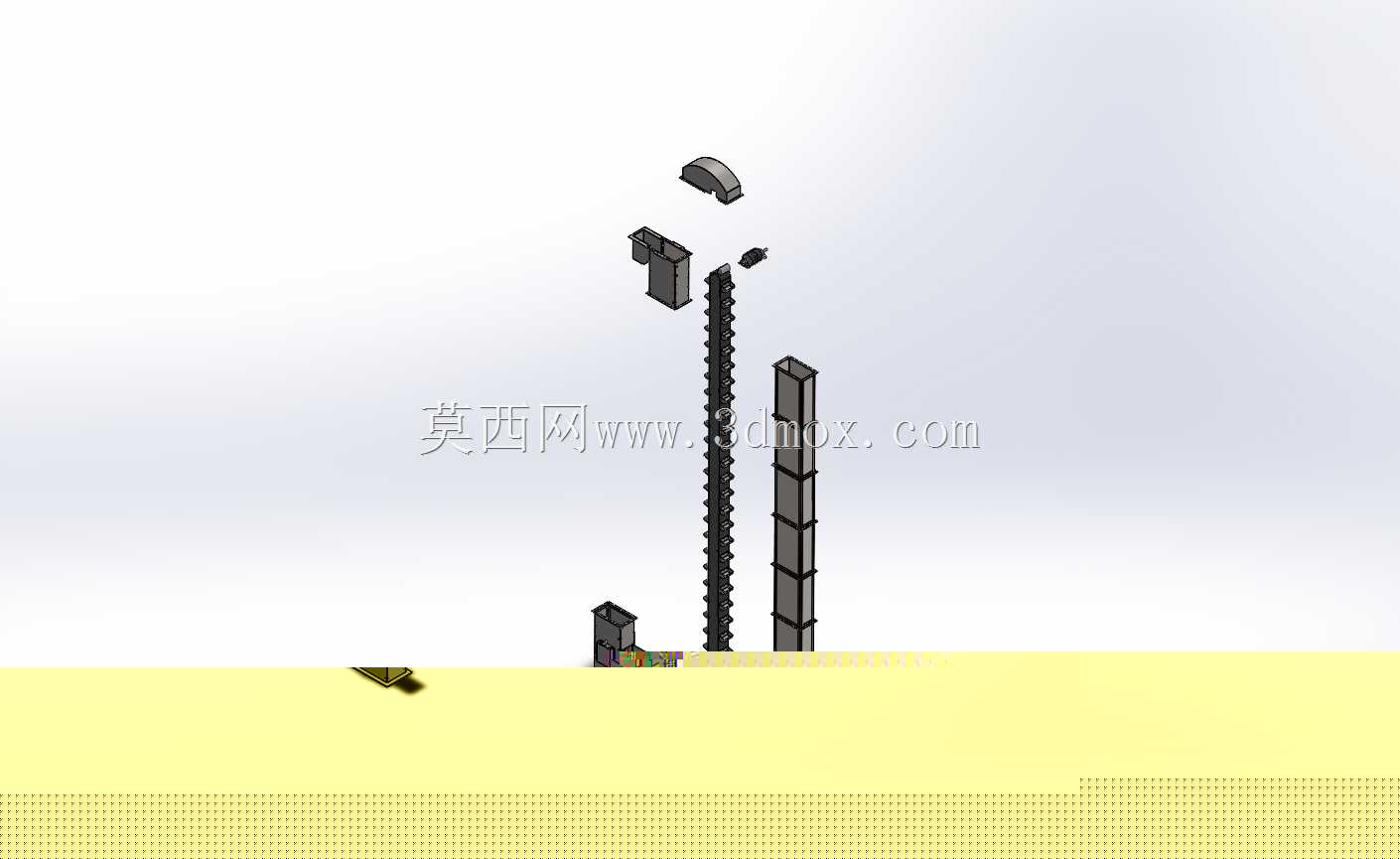

　　在粮食加工、建材生产、矿山选矿、化工原料转运这类需要垂直输送散状物料的生产场景里，斗式提升机是衔接上下工序物料流转的核心设备，它能在极小的占地空间内完成粉状、颗粒状、小块状物料的垂直高程输送，相比倾斜布置的皮带输送机，能大幅节省车间平面占地，尤其适合厂房空间紧凑、物料输送高程差较大的生产线布局。这套三维结构完整还原了斗式提升机的核心组成，包含牵引构件、料斗、机壳、驱动段、张紧段、进料口与卸料口等关键部分，建模过程中完全参照实际设备的装配逻辑搭建，各部件的装配约束、运动间隙都按照实际工程要求设置，可直接用于结构校核、运动仿真或者二次改型设计。从实际使用场景来看，这类设备常布置在原料仓与加工设备之间，或者成品料仓与包装工序之间，

　　进料段通常承接下方来料，通过固定在牵引构件上的料斗在上升过程中舀取物料，到达顶部驱动滚筒位置后，利用离心力或者重力作用将物料从卸料口卸出，整个输送过程处于封闭机壳内部，能有效减少物料扬尘外溢，符合粉体、颗粒物料输送的环保要求。设计这套结构时，首先要明确输送物料的特性，比如物料的堆积密度、磨琢性、湿度、粒度大小，这些参数直接决定料斗的间距、容积、材质选择，以及牵引构件的运行速度：对于磨琢性强的矿石类物料，牵引速度要适当降低，减少料斗与物料的冲刷磨损；对于流动性好的粮食类颗粒物料，可适当提高牵引速度，提升输送效率。机壳部分采用分段式模块化设计，每段机壳都设置有法兰连接边，现场安装时可根据实际需要的提升高度拼接对应数量的机壳段，

　　这种设计既方便运输，也能适配不同高程的输送需求，机壳内部预留有牵引构件的运行导向轨道，避免牵引构件在运行过程中出现横向摆振，减少运行噪音与部件磨损。料斗的设计是整个设备的核心，不同形状的料斗适配不同物料：深斗适合输送干燥、流动性好的颗粒物料，浅斗适合输送湿度大、流动性差的粉状物料，建模时可根据实际输送需求快速替换不同规格的料斗部件，调整料斗在牵引构件上的安装间距，避免料斗在舀料、卸料过程中出现物料撒漏。张紧段布置在设备底部，采用重锤式或者螺旋式张紧结构，能持续给牵引构件提供合适的张紧力，避免牵引构件长期运行出现伸长打滑，张紧行程的预留量按照牵引构件的伸长率设置，满足设备长期运行的维护调整需求。安装边界方面，

　　设备底部需要预留足够的检修空间，方便张紧装置调整、料斗更换以及底部积料清理，顶部驱动段需要预留驱动装置的安装与检修平台，进料口与卸料口的法兰尺寸要和上下游设备的接口匹配，设备整体需要与厂房结构做可靠的固定连接，避免运行过程中出现共振。整个三维模型的各部件都按照实际加工工艺做了细节处理，比如板材的折弯圆角、焊接处的结构避让、紧固件的安装位置都完全符合实际生产要求，没有出现无法加工的理想化结构，结构设计人员可以直接在这个模型基础上根据具体项目参数调整尺寸、更换部件材质、添加对应的防护与检测装置，大幅缩短改型设计的周期。
