中密度纤维板生产用滚筒输送设备结构

　　在人造板生产的连续化作业场景里，这类滚筒输送单元往往衔接在热压出料端与砂光进料工位之间，承担中密度纤维板坯在不同工序间的平稳转运任务，区别于皮带输送易被板边毛刺刮损、带面残留胶黏剂的问题，多辊并列的结构能更好适配刚完成热压、表面温度仍偏高的纤维板输送需求，避免带面受热老化过快的问题。从结构设计逻辑来看，该输送单元采用模块化机架设计，底部的型钢焊接机架通过可调脚杯实现安装水平度调节，能适配车间地面存在的30mm以内高低差，无需额外做基础预埋处理，单段输送单元的有效输送宽度可覆盖常规1220mm幅宽的中密度纤维板，辊筒的中心距设置为150mm，能保证长度方向最小尺寸300mm以上的板材在输送过程中不会出现卡滞、下坠的情况，

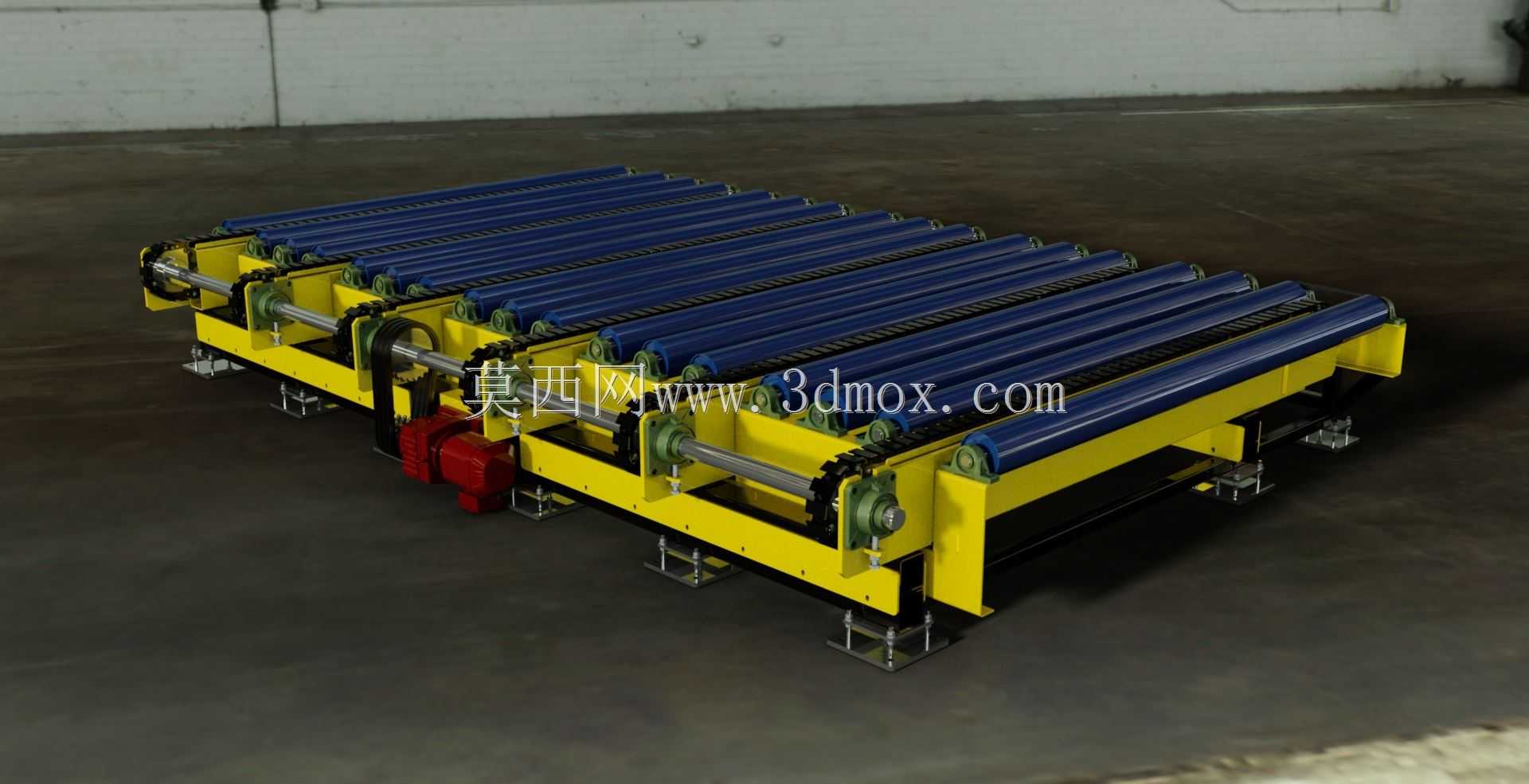

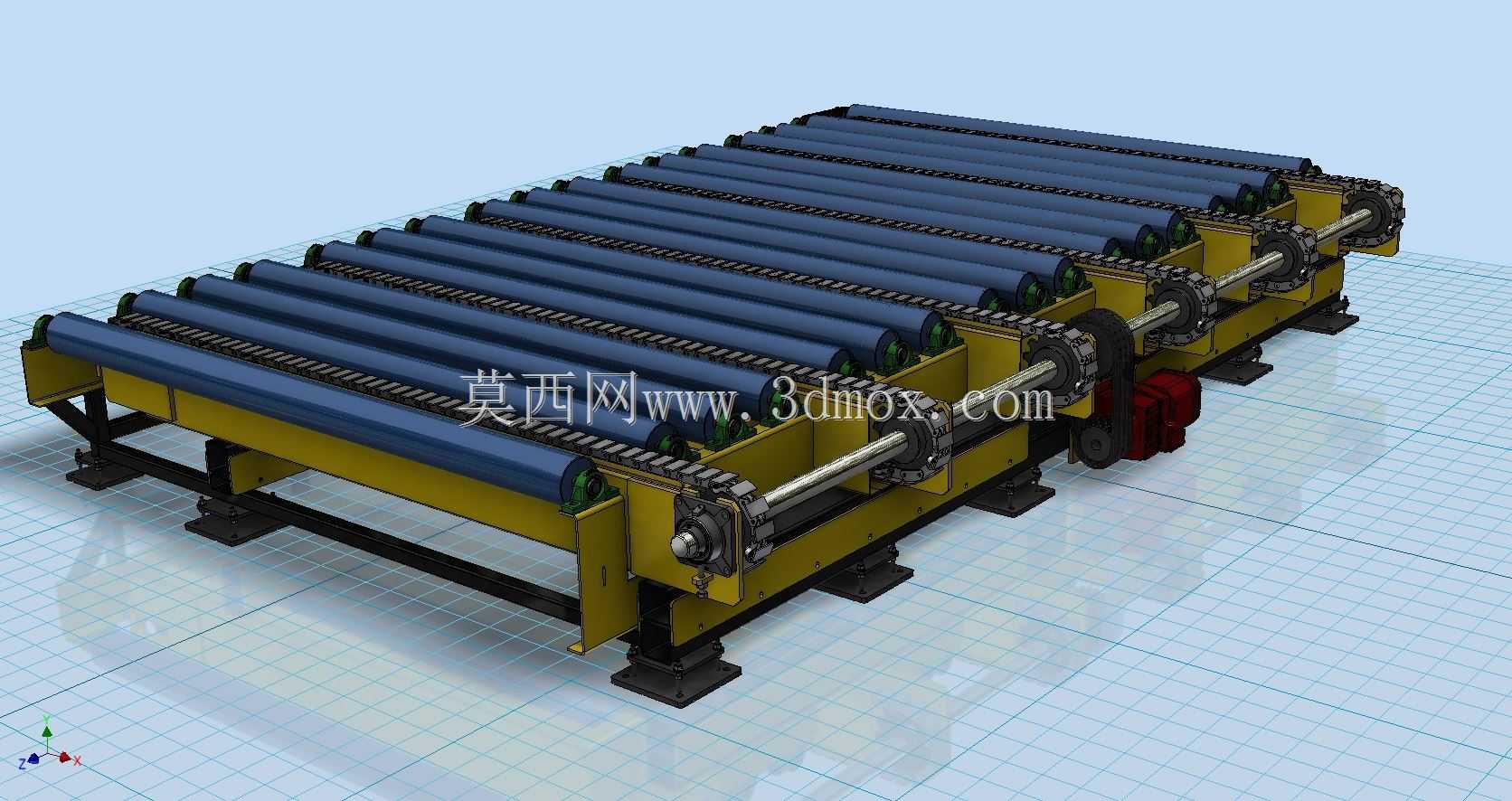

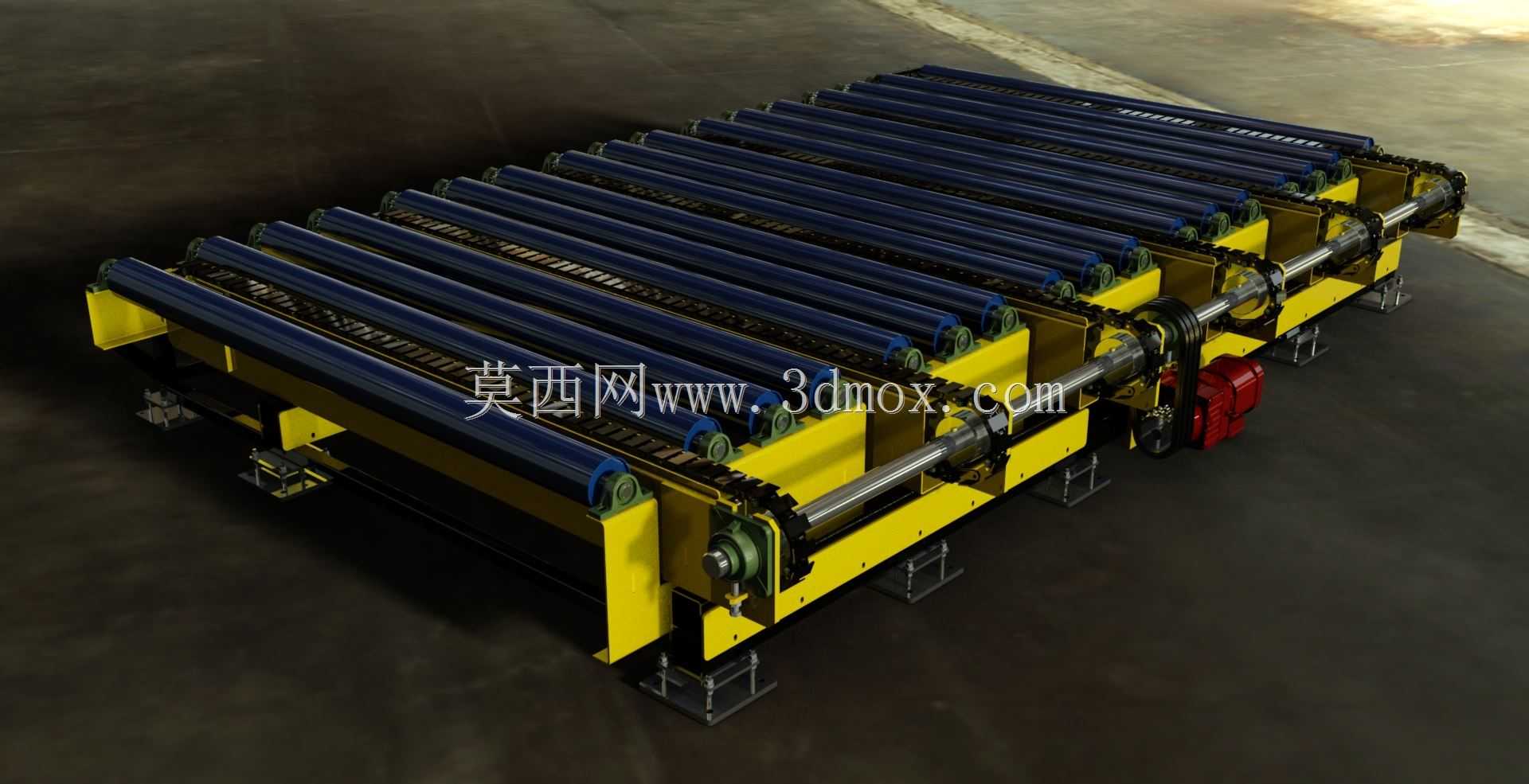

　　辊筒表面做了硬质阳极氧化处理，硬度达到HV400以上，可抵御纤维板表面残留的硬化胶层、木纤维碎屑的长期磨损，降低日常维护的辊筒更换频次。驱动端采用单电机通过链传动带动所有辊筒同步转动的设计，传动链布置在机架侧边的封闭护罩内部，能避免生产过程中产生的木粉、胶渣落入传动副造成卡滞，传动比匹配常规生产线12m/min的输送线速度，也可根据上下游工位的节拍需求，通过更换链轮调整输送速度范围在8-18m/min之间，适配不同产能规模的纤维板生产线。机架侧边预留了传感器安装位，可根据产线自动化需求加装光电检测开关，实现板材到位检测、堵料报警的功能，对接后续的自动化堆垛、砂光工序时无需额外做机架改装。安装边界方面，

　　单段输送单元的整体长度为2000mm，机架底部宽度为850mm，设备总高度从脚杯底面到辊筒上表面的可调范围在700-800mm之间，可与常规高度的人造板生产设备完成平顺对接，相邻两段输送单元对接时，仅需通过机架端部的连接螺栓锁紧即可，对接处的辊筒间距控制在100mm以内，避免小板材经过对接缝时出现端头卡滞。在实际生产应用中，该类输送结构除了用于中密度纤维板的工序转运，也可适配刨花板、胶合板等人造板材的输送需求，当输送表面光洁度要求更高的贴面板材时，仅需在辊筒表面包覆聚氨酯胶层即可避免板面划伤，无需改动整体机架与传动结构。设计过程中充分考虑了人造板生产车间的多尘环境，所有转动轴承均采用带密封盖的深沟球轴承，润滑周期可延长至6个月以上，

　　减少日常运维的工作量，机架表面采用橘纹喷塑处理，能抵御车间内少量胶黏剂、水汽的腐蚀，延长设备整体使用寿命。辊筒的装配采用两端卡簧定位的方式，当单个辊筒出现磨损损坏时，无需拆解整段传动结构，仅需拆下侧边卡簧即可快速更换辊筒，大幅缩短故障停机时间。在产线布局时，该类输送单元既可以直线布置实现长距离的直线输送，也可通过加装锥辊段实现90度转向输送，灵活适配不同车间的场地布局需求，无需重新设计整体机架结构，模块化的设计能大幅缩短产线搭建的设计与安装周期。
