可移动倾角可调带式输送设备结构

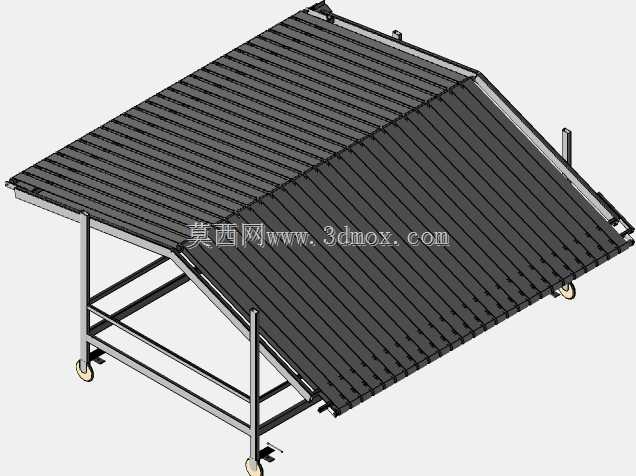

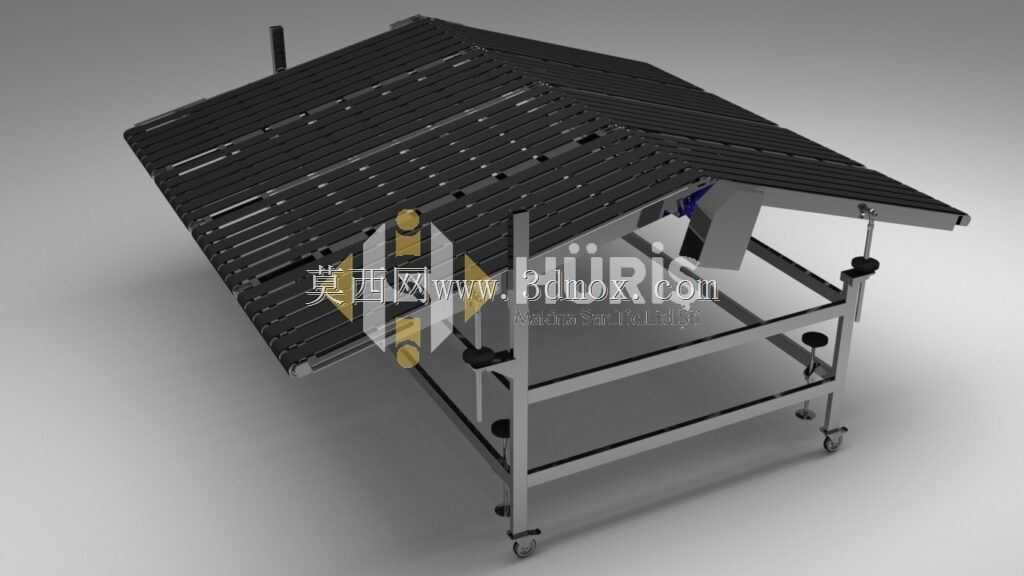

　　这款带式输送结构的设计，最初是针对车间内零散工位间的短距离物料转运需求做的方案，常见于电子组装线末端的成品转序、包装工位的物料补给、机加工工序间的工件流转场景，区别于固定安装的长距离输送线，它不需要做地面预埋固定，能随生产布局调整快速移位，适配多品种小批量的柔性生产模式。从结构组成来看，设备底部配置了四个带刹车的万向脚轮，单个脚轮的承载冗余按单工位最大堆料重量的1.5倍做了选型核算，推移时转向灵活，到位后踩下刹车即可锁定位置，不会因输送振动出现偏移。机架主体采用工业铝型材搭配连接件组装，没有采用满焊的钢结构机架，一方面是减轻整体自重方便移位，另一方面铝型材的T型槽结构方便后续加装挡边、光电传感器、物料导向条等附属配件，

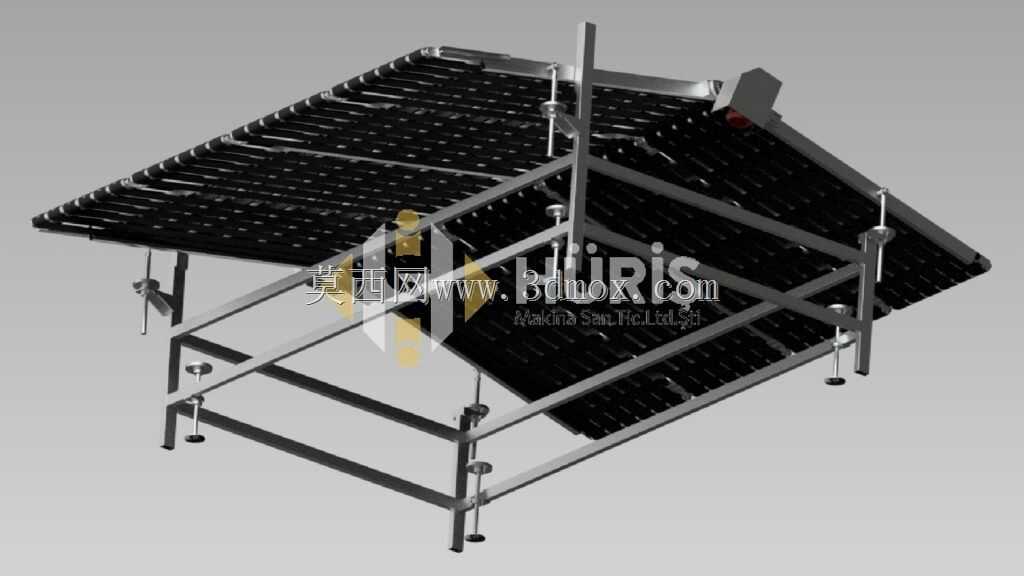

　　不需要在型材上额外打孔焊接，调整工位适配性的时候效率更高。输送面的倾角调节结构是这套设计的核心功能点，两侧机架各配置了两组可锁止的调节支杆，支杆与机架的铰接点做了耐磨衬套镶嵌，调节时松开锁止手柄即可调整输送面的倾斜角度，角度调节范围覆盖0到18度，能满足不同高度差工位之间的物料过渡，比如从低工位的注塑机出料口对接高一层的流水线操作台，或是从组装工作台对接地面的周转箱，都能通过倾角调整让物料依靠自重加输送带摩擦力平稳滑移，不会出现物料卡滞或滑落的问题。输送带采用的是模块化的塑料链板结构，不是整体式的橡胶皮带，这种链板的单节可拆卸，某一段出现磨损时不需要整带更换，只需要拆下损坏的链板节替换即可，后期维护成本更低，

　　链板表面做了防滑的凸起纹理，输送纸箱、塑料周转盒、小型机加工件的时候能提供足够的摩擦力，倾角状态下也不会出现物料打滑倒退的情况。驱动端布置在输送面的高位侧，电机与驱动辊之间采用链传动，传动比匹配的输送速度控制在0.2m/s到0.6m/s的区间，这个速度区间既不会因为过快导致物料冲撞到末端工位，也不会因为过慢影响工位间的转序效率，驱动辊的表面做了滚花处理，增大与链板之间的摩擦力，避免长时间运行出现链板打滑丢转的问题。从动端配置了张紧调节机构，两侧的张紧螺栓可以独立调整，运行一段时间后链板出现松弛伸长时，只需要对称调整两侧螺栓即可张紧链板，不需要拆解机架结构。设备的安装边界尺寸做了紧凑化处理，整机收拢状态下的长度控制在1.8米，宽度0.

　　8米，最低位高度0.7米，最高位抬升后末端高度可达1.2米，能适配市面上多数常规高度的工作台、设备出料口，不需要额外做过渡接板。两侧机架上预留了多组安装孔位，后续可以根据使用需求加装侧边挡条，防止小尺寸物料从输送面侧边掉落，也可以在末端加装物料计数传感器、挡停机构，对接自动化设备的进料需求。在设计阶段做结构校核的时候，重点核算了倾角调节支杆的受力、机架铝型材的挠度、脚轮的承载能力，确保满载状态下（单平米承载50kg）机架的最大挠度不超过1/1000，不会出现输送面下凹导致链板卡滞的问题，铰接点的衬套选用自润滑材质，日常使用不需要频繁加注润滑油，减少维护工作量。另外，设备的整体重心做了优化设计，即使在最大倾角状态下，整机的重心投影也完全落在四个脚轮围成的支撑面内部，不会出现倾翻风险，推移过程中也不会因为重心偏移出现侧歪。
