星形冷却与继电器输送组合设备结构

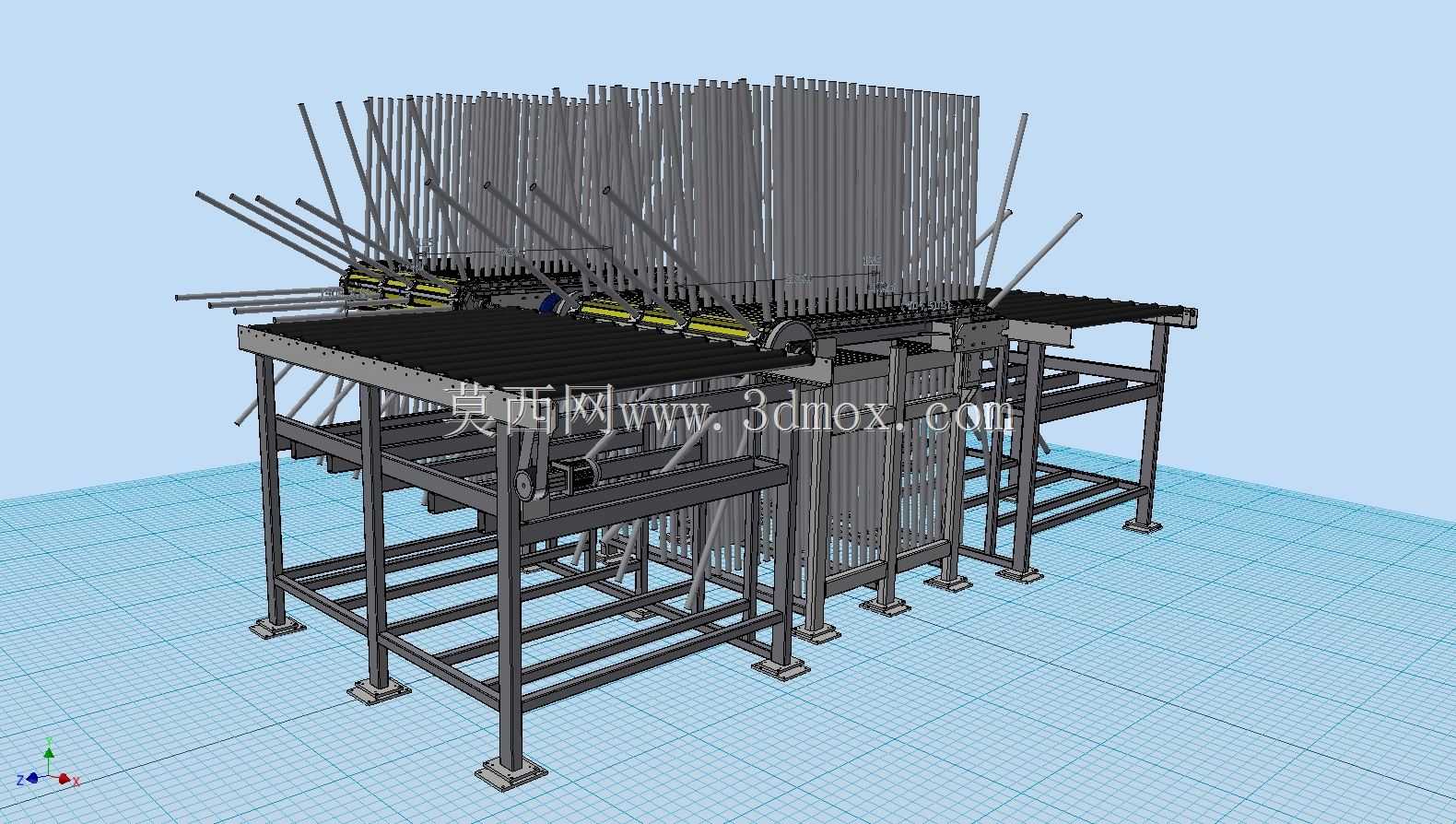

　　这套组合设备主要面向电子元器件生产后段的工序衔接场景，解决继电器类小型电子零件完成前段加工后，温度未降至安全区间无法直接进入后段检测、包装工序的痛点，将冷却工序与定向输送功能整合，替代传统分散布置的冷却静置台与独立输送线，减少车间内工序间的物料中转搬运环节，降低零件在转运过程中出现磕碰、引脚变形的不良率。设备整体采用分段式机架结构，主体支撑框架采用标准型钢焊接后做表面防锈处理，底部配置可调式支撑脚杯，可适配车间地面存在的30mm以内高度差，安装时无需额外做预埋基础，直接在硬化地面上调整脚杯即可保证整机台面水平度偏差不超过1mm/m，避免输送过程中物料出现偏载滑落的问题。

　　从功能分区来看，设备前段为星形冷却工位，多组平行布置的星形拨料杆沿输送方向等距排布，每根拨料杆的安装角度经过反复校核，既能保证继电器类零件在拨料间隙内保持竖立姿态，不会出现侧翻卡料，又能让零件在随拨料杆缓慢步进移动的过程中，充分暴露在车间流通空气环境中，将零件表面残留的加工余温逐步散发，冷却段的有效停留时长可通过调整拨料杆的步进频率实现灵活适配，针对不同热容、不同初始温度的零件，无需更换机械结构，仅调整驱动端的传动参数即可匹配冷却需求。冷却段末端衔接平带输送工位，平带采用防静电材质，避免输送过程中静电积累击穿继电器内部的电子元件，平带的输送速度与前段星形拨料的步进节奏做了联动匹配，零件从冷却段落至平带时的相对速度差控制在0.1m/s以内，不会因为速度差导致零件倾倒、错位。

　　设计过程中重点考虑了设备的维护便捷性，所有传动辊、拨料杆的安装支座都采用快拆式结构，日常清理输送缝隙内掉落的引脚碎屑、灰尘时，无需动用大型拆卸工具，松开侧面的锁紧手柄即可取下对应杆件完成清理；驱动单元集中布置在机架侧面的护罩内部，传动链条、链轮都做了全封闭防护，既避免车间内的浮尘附着在传动部件上加剧磨损，也能防止操作人员误触运动部件引发安全事故。设备的外形宽度控制在1.8m以内，长度根据冷却段的工位数量设定为4.2m，台面高度统一为0.85m，可直接对接前后段的加工设备出料口与检测设备进料口，不需要额外增设过渡衔接溜板，整体安装边界预留0.5m的侧面维护空间即可满足日常运维需求，不会占用过多车间生产区域的有效面积。

　　针对继电器类零件尺寸小、重量轻的特点，星形拨料杆的间隙尺寸做了系列化适配设计，单台设备可覆盖长度10-30mm、宽度5-15mm范围内的小型电子零件输送冷却需求，切换生产不同规格的产品时，仅需调整拨料杆的安装间距，无需更换整套拨料组件，换型调整时间可控制在30分钟以内，适配多品种小批量的电子零件生产模式。平带输送段的两侧设置了可调节导向栏板，栏板的间距可根据零件的实际宽度做无级调整，导向栏板与零件接触的端面粘贴了低摩擦系数的耐磨条，避免零件输送过程中侧面被刮花，影响产品外观质量。设备整体的传动路径做了优化设计，所有运动部件的运行噪音控制在65dB以内，符合车间生产的噪音管控要求，不会对操作人员的作业环境造成额外干扰。
