链式输送机用链轮轴组传动结构

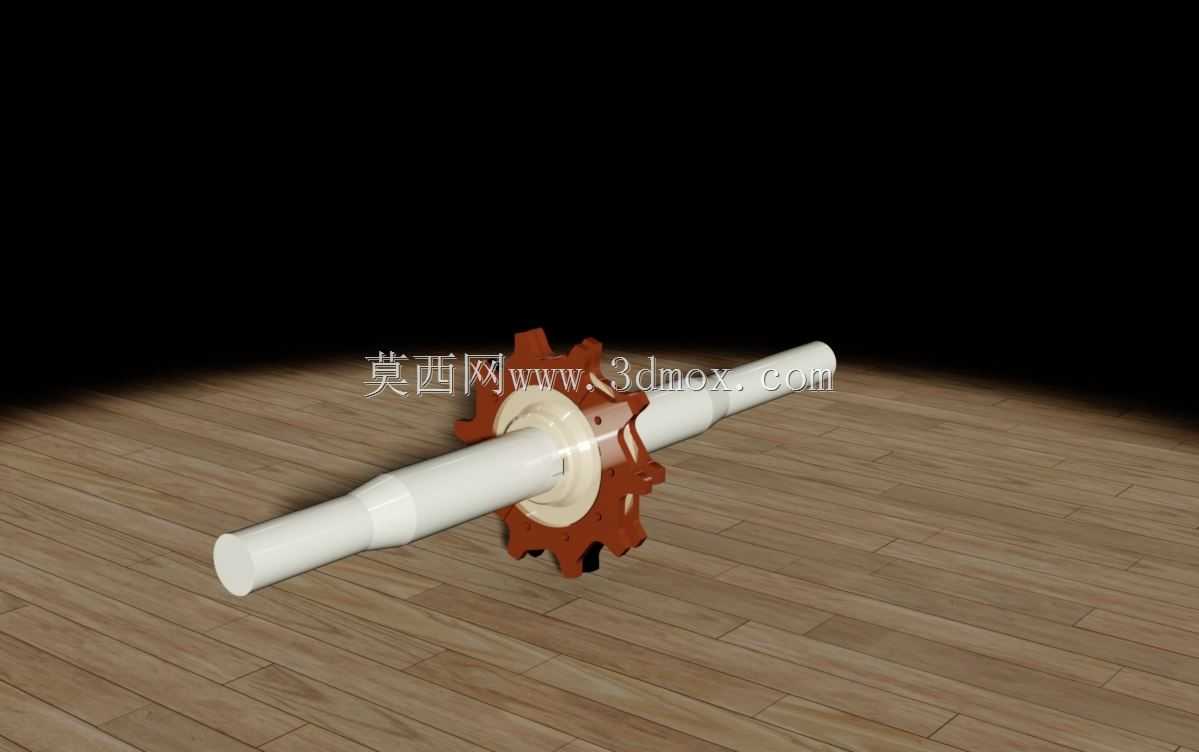

　　在散料输送、生产线工件转运的各类链式输送场景中，链轮轴组是直接决定设备运行稳定性的核心传动部件，这套结构的设计合理性，直接影响整条输送线的负载能力、运行噪音与维护周期。日常工况里，这类链轮轴组需要持续承受链条啮合带来的交变冲击载荷，同时还要适配不同安装工位的轴系支撑要求，因此设计阶段不能只关注链轮本身的齿形参数，必须把轴段、定位结构、链轮安装位作为一个整体做受力校核。从结构本身来看，这套链轮轴组采用一体式长轴搭配定位凸台的链轮安装形式，轴段做了阶梯变径设计，两端的等径直段用于装配轴承座，实现轴系的回转支撑，靠近链轮安装位的轴肩直接承担轴向定位作用，不需要额外加装定位套就能限制链轮的轴向窜动，这种设计能减少装配环节的零件数量，

　　也能避免多零件配合带来的累计公差问题。链轮本身采用齿廓修形设计，啮合齿的过渡位置做了圆弧倒角，能在链条进出啮合时减少刚性冲击，降低运行过程中的噪音与齿面磨损，链轮与轴的配合采用过渡配合加键槽传动的形式，既能保证扭矩传递的可靠性，也方便后期维护时的拆卸更换。实际应用中，这类链轮轴组多用于刮板输送机、链式辊道输送线、自动化生产线的物料移送工位，不同工况下需要匹配对应节距的输送链条，因此设计时链轮的分度圆直径、齿厚参数都严格对应常用输送链的啮合标准，保证与标准链条的互换性。轴的两端预留了足够的安装长度，能适配不同壁厚的机架侧板安装需求，安装时只需要在机架对应位置加工与轴承座匹配的安装孔，将装配好轴承的轴组穿入机架，再完成轴承座的固定即可，

　　不需要对轴段做二次加工，能大幅降低现场安装的调整工作量。从受力角度考虑，轴的危险截面集中在链轮安装位与轴承支撑位之间的轴段，设计时对该位置做了直径加大处理，同时控制轴肩的过渡圆角半径，避免应力集中导致的轴段疲劳断裂，链轮的轮毂部分做了加厚设计，能承受大负载下的键槽挤压应力，避免长期运行后出现键槽崩裂的问题。在日常运维场景中，这种一体式轴组的维护成本更低，当链轮齿面出现磨损超差时，只需要拆卸轴端的轴承端盖，将轴从机架中抽出即可更换链轮，不需要拆解整条输送线的链条与导轨结构，能大幅缩短设备停机维护的时间。针对不同的输送负载场景，这套结构可以通过调整轴的材质热处理工艺、链轮的齿面硬度来适配不同的负载等级，

　　轻载工况下轴采用45号钢调质处理即可满足使用要求，重载工况下则可以更换为40Cr材质做调质加表面淬火，链轮齿面硬度提升到HRC45-50，就能应对矿石、重型工件输送的冲击载荷。另外，轴段的表面粗糙度在轴承配合位严格控制在Ra1.6以内，保证轴承内圈与轴的配合紧密性，避免跑内圈的问题，链轮安装位的轴段表面粗糙度控制在Ra3.2，既能保证装配的便利性，也能避免配合间隙过大导致的链轮晃动。整个结构没有多余的冗余设计，所有的轴段变径、凸台结构都承担对应的定位或受力功能，既控制了整体的重量，也保证了足够的结构强度，在各类链式输送设备的设计选型中，这类标准化的链轮轴组可以直接适配多数常规输送线的传动需求，减少设计人员的重复建模工作量，也能降低后续零件采购的成本与周期。
