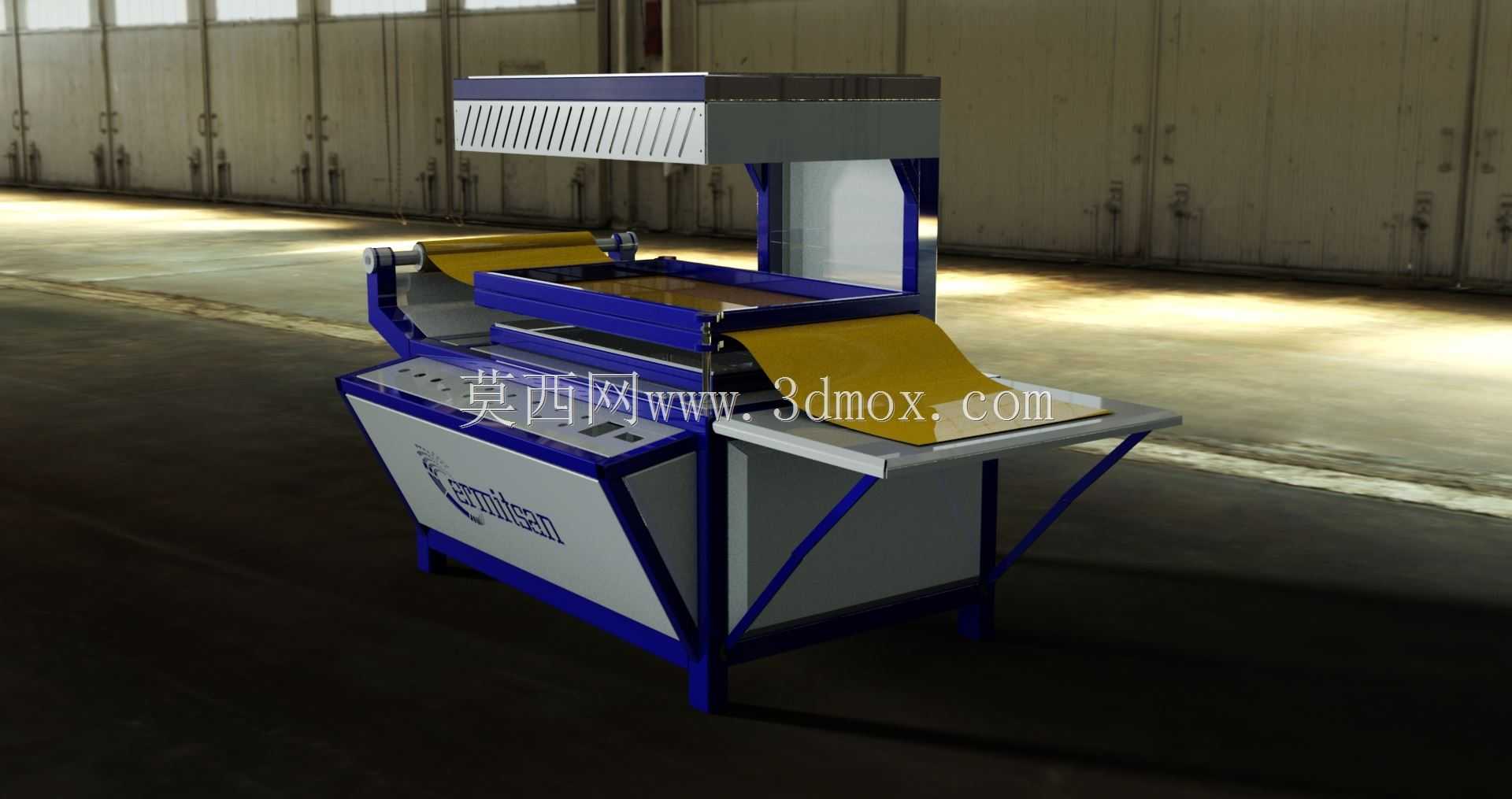

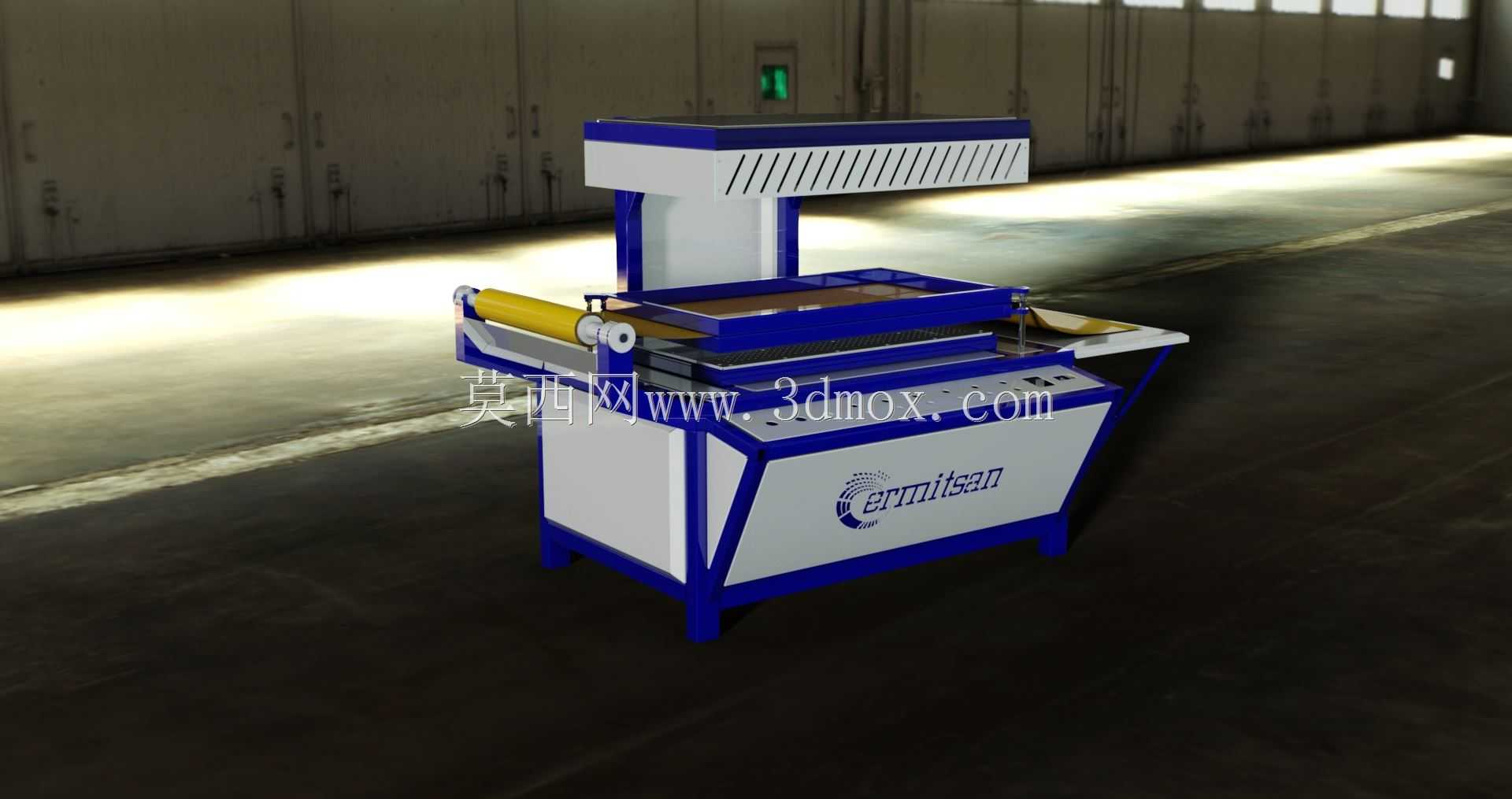

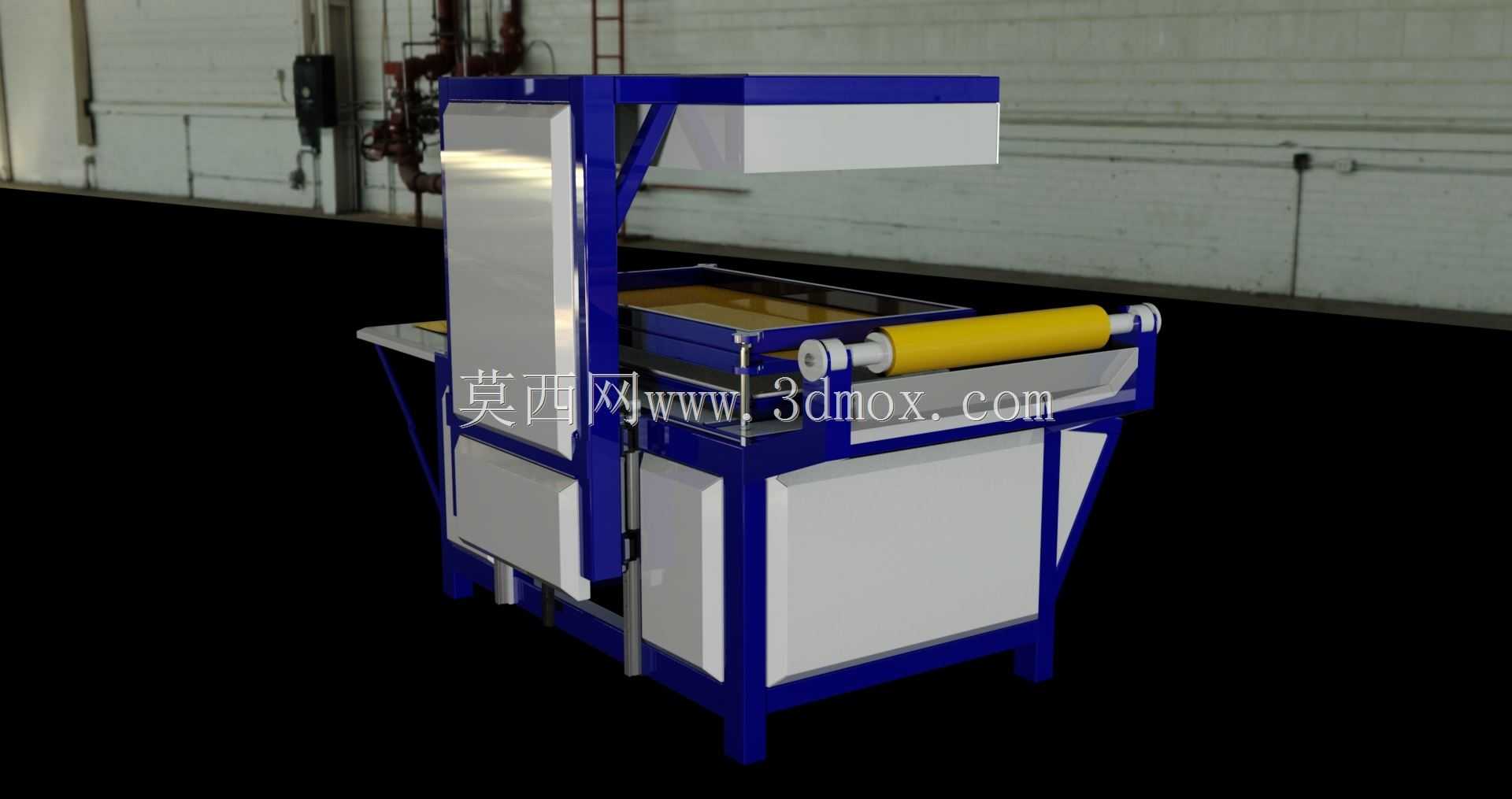

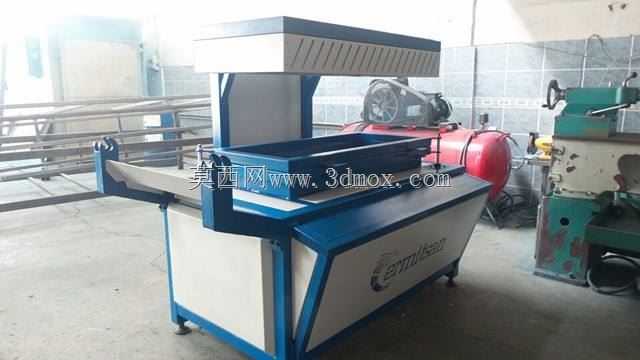

VP1500型板材真空覆膜加工设备结构

　　该设备主要面向装饰板材、广告板材、薄型金属板材的表面覆膜加工场景，在板式家具生产、广告标识制作、金属板材预处理车间中承担面材贴合工序，可将PVC膜、保护膜、装饰膜等卷材平整贴合在待加工板材表面，替代传统人工覆膜的褶皱、偏移、气泡等常见问题。从结构布局来看，设备采用分体式工位设计，前端设置延伸式进料托台，托台边缘做圆弧过渡处理，避免板材推送过程中出现边角磕碰，托台采用方管焊接支撑框架，台面铺设耐磨不锈钢板，降低板材滑动时的摩擦阻力，同时保证长期使用不会出现台面变形。设备中部为核心加工腔体，上方设置可升降的压合加热模组，模组表面排布均匀的通风槽孔，配合内置的真空发生装置，可在压合过程中快速抽出膜材与板材之间的空气，

　　避免贴合面残留气泡影响成品质量；加热模块采用分区控温思路，可根据不同膜材的耐温特性调整对应区域的加热温度，适配PVC、PET、PE等多种不同材质的覆膜需求。设备两侧设置卷材装夹机构，采用可调节张力的气胀轴装夹结构，可根据卷材幅宽调整装夹间距，适配不同宽度的膜材安装，装夹端带有阻尼调节结构，可在膜材牵引过程中保持恒定张力，避免膜材拉扯变形或者松垮起皱。设备下部为电气与真空系统集成舱，舱体采用可拆卸式钣金护板封装，侧面预留散热通风格栅，既保证内部元器件的散热需求，也方便后期维护时快速拆解检修；操作面板设置在设备前端靠近操作人员的一侧，面板上排布功能按键与状态指示灯，按键布局符合人工操作的动作逻辑，常用的启动、

　　急停按钮设置在最易触碰的位置，降低操作过程中的误触概率。设备的框架主体采用矩形钢管焊接成型，焊接后做整体去应力处理，避免长期使用过程中框架出现焊接变形影响加工精度，框架外表面采用喷塑处理，耐磨防腐蚀，适配车间多尘、多油污的使用环境。从安装边界来看，设备进料端延伸托台长度可满足常规1.5米幅宽板材的放置需求，设备后方预留0.8米以上的检修空间即可满足日常维护需求，整机底部设置可调式支撑脚杯，可根据车间地面的平整度调整设备水平度，保证加工台面处于水平状态，避免板材滑动过程中出现偏移。设备的压合行程经过优化设计，可适配3mm到50mm厚度范围内的板材加工，更换不同厚度板材时无需大幅调整设备参数，仅需微调压合高度即可快速切换生产规格。

　　在实际生产流程中，操作人员仅需将待加工板材放置在进料托台上，推送至加工定位位置，膜材经牵引机构覆盖在板材表面后，上压腔下降闭合，真空系统启动抽出腔体内空气，同时加热模块工作使膜材软化贴合在板材表面，保压数秒后上压腔抬起，即可完成单张板材的覆膜加工，加工完成的板材可从设备另一侧的出料托台取出，整个工序流程连贯，单人即可完成操作，相比传统人工覆膜效率提升三倍以上，且贴合质量稳定，不会出现人工操作常见的膜材偏移、边角气泡等缺陷。设备的走膜路径设置多组导向辊，导向辊表面做阳极氧化处理，光滑耐磨，不会刮伤膜材表面，导向辊的安装位置经过反复调校，保证膜材牵引过程中走料平整，不会出现跑偏现象。真空系统采用大流量真空泵，抽气速率快，可在短时间内达到工艺要求的真空度，缩短单张板材的加工周期，提升整体生产效率。
