包装设备用多孔位安装热封工装板结构

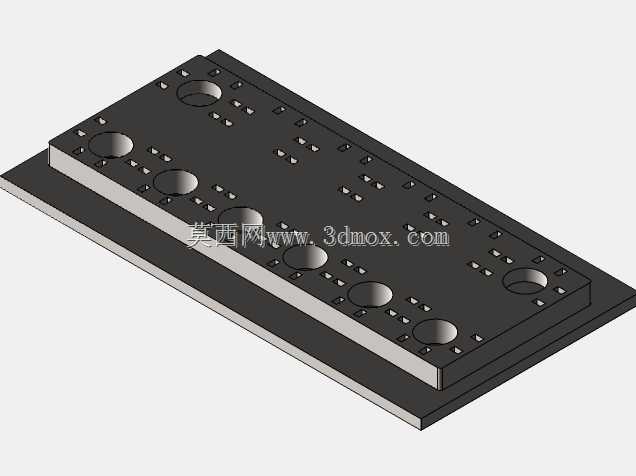

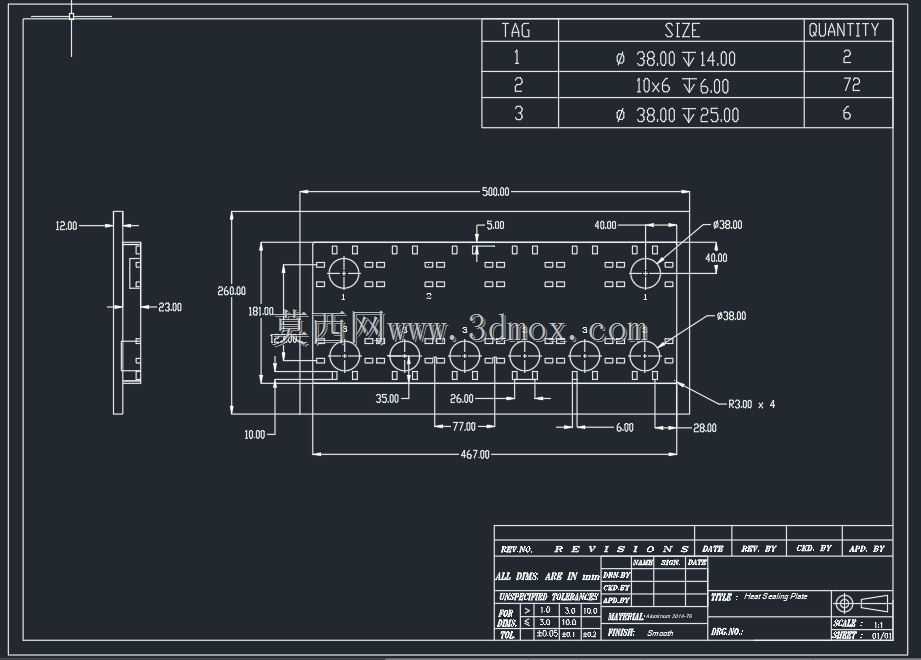

　　在软包装生产、食品封装、医药泡罩包装这类连续化热封工位上，热封板是直接决定封合牢度、封边平整度的核心接触部件，不同于普通的承托板材，这款热封板采用叠层式结构设计，上层为直接接触封装膜材的工作面，下层为安装定位基座，两层之间通过精密的台阶面配合定位，避免长期受热后出现层间错位影响封合精度。板体上排布的多组圆形沉孔，是热封加热元件的安装位，孔位的间距经过严格的热场均匀性核算，确保每一个热封点位的温度偏差控制在工艺允许范围内，不会出现局部过热烫穿膜材、局部温度不足封合脱开的问题。板面上密集的小型通孔分为两类，一类是用于将热封板固定在热封工位升降滑台上的安装螺丝过孔，另一类是真空吸附孔，在热封作业前可将待封合的膜材平整吸附在板面上，

　　避免膜材移位导致封边错位。从安装边界来看，下层基座的外轮廓尺寸与常规立式包装机、连续式封口机的热封工位安装槽完全适配，安装时无需额外修改设备原有安装位，直接通过侧边的定位销孔完成对位即可，板体边缘做了微小的倒角处理，既可以避免安装时刮伤操作人员，也能防止板体热胀冷缩时与周边安装框架出现卡滞。设计过程中优先考虑了长期高温工况下的结构稳定性，板体厚度经过刚度校核，在200摄氏度左右的常规热封工作温度下，工作面的平面度变形量控制在0.02毫米以内，保证整个封合面的压力均匀，不会出现局部封边虚焊的情况。排布在工作面两侧的多组定位孔，可根据不同的封装袋型尺寸，快速更换对应的热封压条，适配不同宽度、不同封边形式的封装需求，无需整体更换热封板，

　　大幅缩短换型调试的时间。在实际生产场景中，这类热封板不仅适用于塑料复合膜的热封作业，也可适配铝塑膜、镀铝膜等不同材质的封装需求，只要对应调整加热元件的工作温度区间即可，板体的沉孔深度设计预留了加热元件的安装余量，同时也留出了温度传感器的安装位置，可实时监测工作面的实际温度，配合设备的温控系统形成闭环控温，避免温度波动影响封装质量。不同于一体式热封板的设计，这种叠层结构的热封板在工作面出现磨损、划伤后，仅需更换上层工作板即可，下层基座可长期重复使用，降低了工装配件的更换成本。板体上的所有孔位均采用CNC一次装夹加工完成，孔位的位置精度控制在0.01毫米以内，确保加热元件安装后与板体贴合紧密，热传导效率更高，减少热量的无效损耗，

　　同时也避免因孔位偏差导致加热元件安装时出现受力断裂的问题。在连续化生产线上，热封板需要配合设备的升降机构完成高频次的压合、抬升动作，因此板体的重量也经过优化，在保证结构刚度的前提下尽可能降低整体重量，减少升降驱动机构的负载，延长驱动部件的使用寿命。工作面的表面粗糙度经过精细处理，既保证与膜材接触时不会粘黏，也不会因为表面过于光滑导致膜材在压合时出现滑移。
