聚酯薄膜线圈输送承载装置结构设计

　　在软质膜材卷材的自动化产线布局中，聚酯薄膜这类易刮伤、易形变的卷料输送，一直是结构设计环节需要重点考量的工位，常规的皮带输送、链板输送仅能适配成箱或硬质工件的转运，对于套设在卷轴上的薄膜线圈，直接接触膜面的输送方式很容易造成膜面褶皱、边缘磕碰，甚至在启停阶段因惯性出现料卷松脱散卷的问题，这款输送装置正是针对这类卷料的工位间转运需求设计，核心作用是承载成卷的聚酯薄膜线圈，在不同加工工位间完成平稳转运，同时为料卷提供可靠的周向与轴向定位，避免输送过程中料卷出现偏移、窜动。

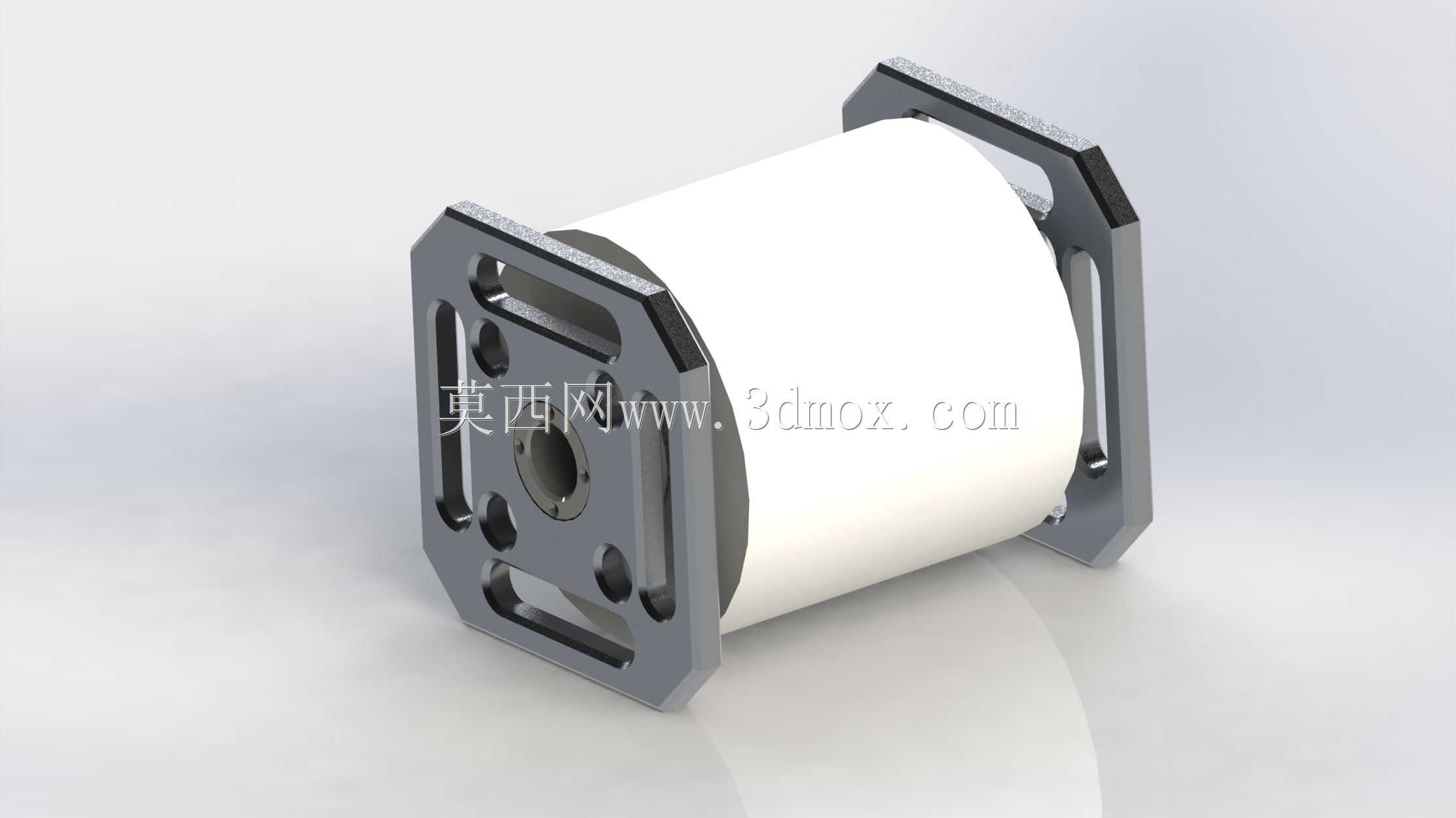

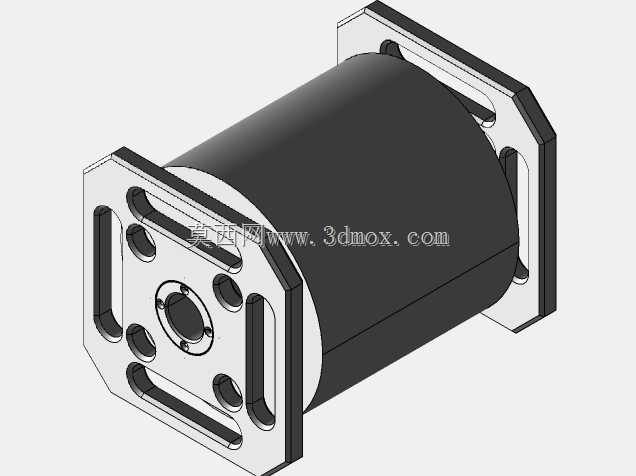

　　从结构组成来看，装置主体分为两侧对称布置的安装支架与中间的料卷容纳空间，两侧支架采用一体式镂空框架结构，并非实心板材设计，这种设计首先是在保证结构刚性的前提下尽可能降低装置自身重量，减少输送线驱动单元的负载，同时镂空的槽型结构也能方便现场操作人员观察内部料卷的剩余量、膜面状态，不需要频繁拆卸支架就能排查料卷是否存在松卷、偏移的问题。支架与料卷接触的端面设置有同轴的定位止口，止口的内径与料卷卷轴的轴端尺寸匹配，安装时只需要将料卷两端的轴头对准两侧支架的止口推入，就能完成料卷的快速装夹，不需要额外的紧固件锁紧，适配产线快速换卷的作业节奏。

　　设计过程中首先考虑的是料卷的适配边界，中间容纳空间的轴向尺寸按照常规聚酯薄膜线圈的最大卷宽设置，径向预留的空间可以覆盖不同卷径的成品线圈，两侧支架的间距可以根据实际料卷的宽度做小幅调整，支架上预留的长条形安装槽就是为了适配不同宽度料卷的定位需求，不需要更换整套支架就能完成多规格料卷的兼容。支架的外侧设置有与输送线载具连接的安装接口，接口位置的尺寸按照常规倍速链、同步带输送线的载具安装孔位设计，可以直接固定在通用输送载具上，不需要额外加工转接板，降低现场改造的工作量。

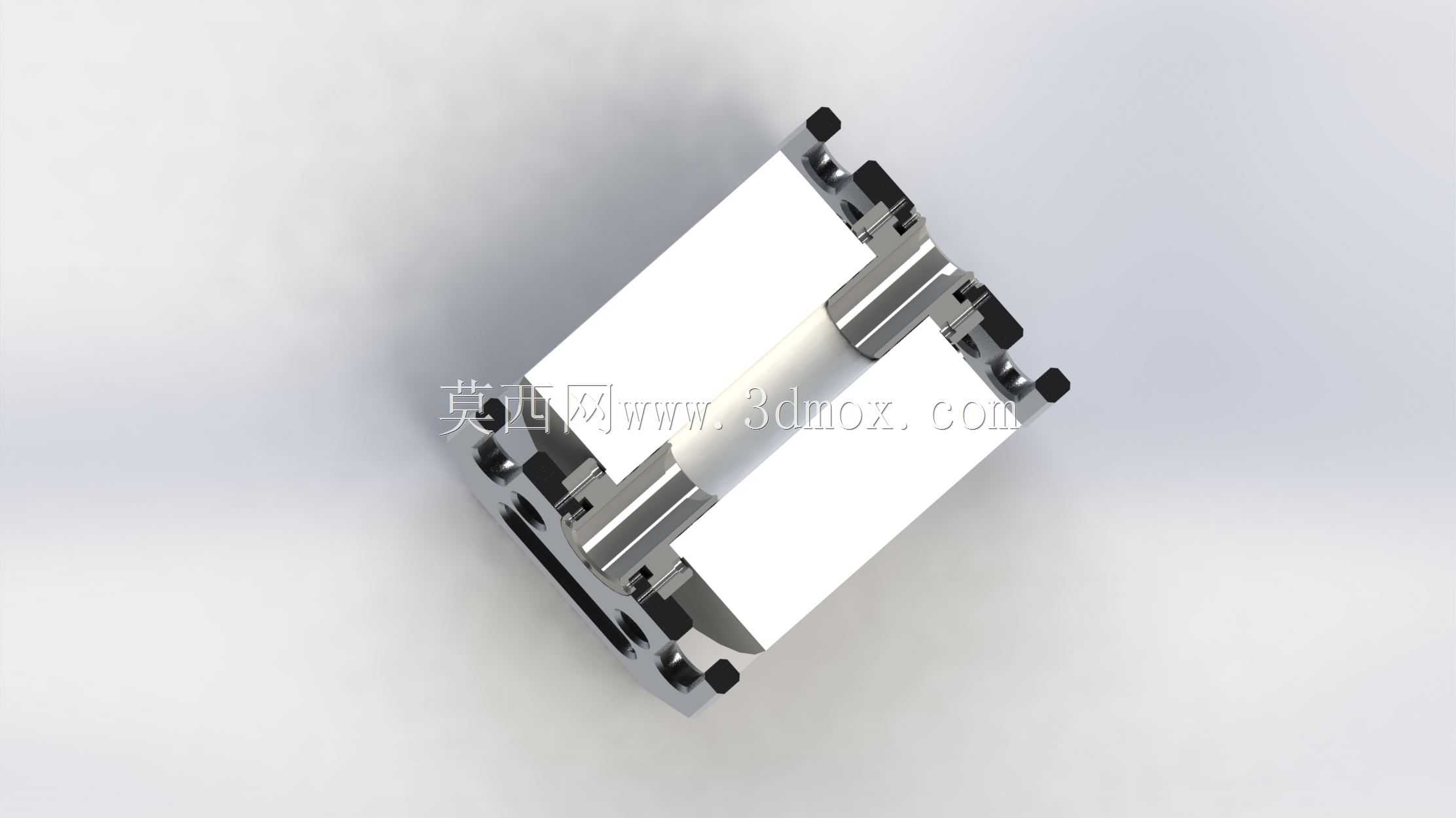

　　在功能特性上，这款装置区别于普通的料卷托架，它不需要额外设置动力驱动料卷转动，仅作为承载定位结构随输送线移动，当载具运行到放卷、收卷或者检测工位时，工位端的驱动机构可以直接对接料卷的卷轴轴端，带动料卷转动完成对应的工序，支架上的止口位置设置有耐磨衬套，衬套采用低摩擦系数的非金属材质，既可以减少卷轴转动时的磨损，也能避免金属支架直接接触卷轴造成轴端刮伤，长期使用后只需要更换衬套就能恢复定位精度，维护成本更低。

　　实际应用场景中，这类装置主要用在光学薄膜、包装薄膜、电子绝缘薄膜的生产线上，完成薄膜分切、镀膜、印刷、复卷等工序间的料卷转运，相比传统的V型托架输送，两侧定位的结构可以避免料卷在输送过程中出现轴向窜动，尤其是在输送线启停、转弯的工况下，料卷的位置精度可以保持在允许范围内，到达工位后不需要重新调整料卷位置就能直接对接工位驱动机构，减少工位辅助作业的时间。设计时还考虑了装置的堆叠存放需求，支架顶部和底部设置有对应的定位凸台与凹槽，空装置返回上料工位时可以多层堆叠存放，减少线边缓存空间的占用。

　　结构强度校核环节，针对两侧支架的受力情况做了简化分析，料卷满载时的重量全部由两侧支架的止口部位承载，支架上的镂空槽位置避开了主要受力路径，保证支架在满载情况下不会出现形变，支架的边角位置全部做了倒圆角处理，避免操作人员上下料时被尖锐边角划伤，也防止尖锐边角刮碰到薄膜端面造成膜材报废。整个装置没有设置复杂的传动、锁紧结构，所有零部件都采用常见的板材切割、机加工工艺制作，加工难度低，制造成本可控，适合批量配套在自动化薄膜生产线上使用。
