工业用平移式滑动活门结构设计

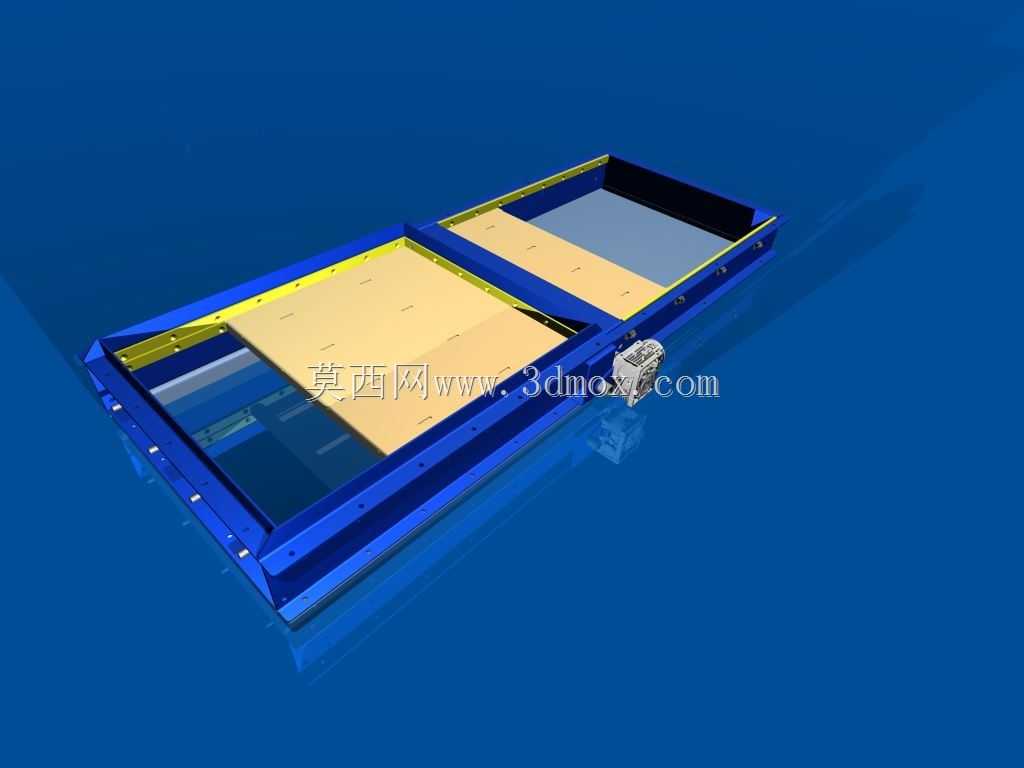

　　这款滑动活门主要应用于散料输送、仓储卸料、流体通断控制的工业场景，常见于粮食加工、建材生产、矿业输送、环保除尘等系统的管路或料仓出料端，作为通断调节的执行结构，替代传统翻板阀、插板阀在大口径通径场景下的应用，解决大尺寸通路口径下翻转结构占用空间大、密封面受力不均易漏料的问题。从结构设计来看，整体采用框架式承载基体，两侧布置平行直线导向副，活门门板沿导向方向做水平往复滑移，实现通路口径的全开与全闭动作，驱动端布置在框架侧部，通过减速机构连接门板侧部的传动座，将驱动扭矩转化为门板的直线推力，相比垂直插板结构，水平滑移的布置形式不需要在通路上方预留门板提升的垂直空间，能有效压缩设备整体的垂直安装高度，适配安装空间局促的厂区管路布局。

　　设计过程中优先考虑了门板的受力变形控制，门板背部设置了纵横交错的加强筋结构，在门板承受料柱垂直压力或者管路内部风压时，加强筋能将局部载荷均匀传递到两侧导向副，避免门板中部受压变形导致密封面贴合不严出现漏料、漏风问题，门板与框架接触的密封面采用连续式弹性密封件，沿通路口径四周布置，当门板滑移到全闭位置时，密封件被均匀压缩，实现通路的可靠截断，避免散料泄漏或者风压损耗。导向副采用了低摩擦系数的滑动配合结构，导向面做了耐磨处理，长期往复滑移过程中不会出现卡滞、偏磨问题，同时导向结构自带防尘防护，避免散料颗粒进入导向配合面加剧磨损，延长结构的无故障运行周期。从安装边界来看，整体框架为矩形焊接结构，四周预留了标准法兰连接孔位，

　　可直接与上下游的料仓法兰、管路法兰对接，不需要额外制作过渡连接结构，安装时只需要保证两侧导向副的水平度偏差在允许范围内，即可保证门板滑移顺畅，不会出现别卡问题。驱动端的安装位置预留了足够的维护空间，日常检修时不需要拆除整体活门结构，即可完成驱动机构、密封件的更换维护，降低现场运维的工作量。在功能实现上，这款滑动活门不仅可以实现通路的全开全闭控制，通过调整驱动端的行程限位，还可以实现通路口径的开度调节，适配不同工况下的卸料流量、通风风量调节需求，相比固定通径的闸板结构，适配性更强。门板的滑移行程经过精准计算，全开状态下门板完全退到通路侧部的框架内，不会对通路内的物料流动、风体流通造成遮挡，避免出现通径缩口导致的物料卡堵、风阻增大问题。

　　框架的承载结构做了等强度设计，在满足整体承载刚度要求的前提下，尽可能降低结构自重，减少对上下游连接结构的载荷负担，同时框架的焊接结构做了去应力处理，避免长期使用过程中焊接应力释放导致框架变形，影响门板的滑移精度与密封性能。在实际工况应用中，这类滑动活门相比传统的圆形插板阀，更适配矩形截面的料仓、矩形通风管路的通断控制，不需要做圆变方的过渡接头，减少了管路的局部阻力损失，也降低了整体设备的制造成本。针对磨琢性较强的散料工况，门板迎料面可以额外加装耐磨衬板，衬板采用可更换的螺栓连接结构，当衬板被物料磨损到一定程度后，现场即可快速更换，不需要整体更换门板，进一步降低长期使用的维护成本。
