直键式双路六脚推拉电子开关结构设计

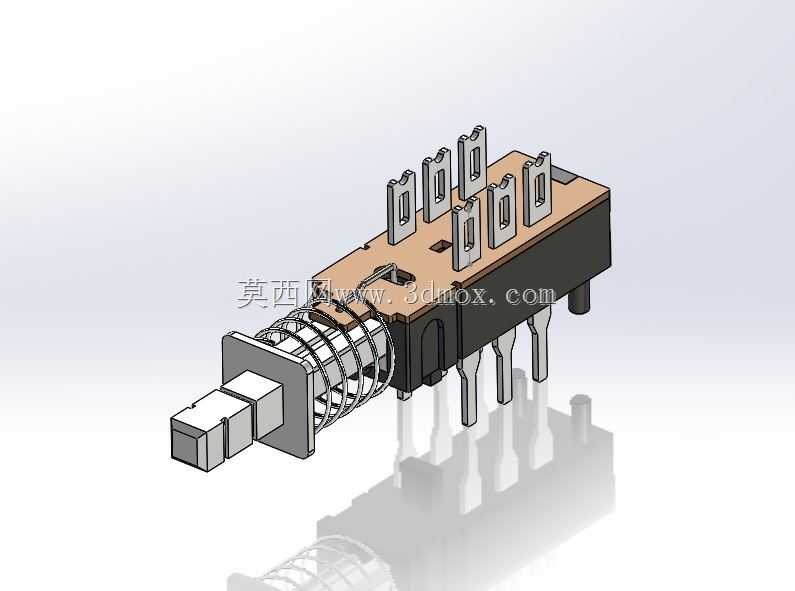

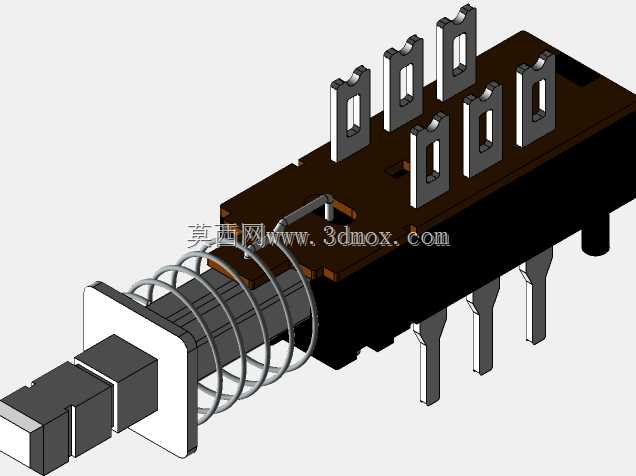

　　在消费电子、小型工控终端、音频设备、车载附属电控模块的板级电路设计场景中，直键推拉式开关是实现电路通路切换、功能档位选择的核心基础元器件，这类开关不需要额外的操作手柄附件，直接通过端部按键的推压动作实现自锁或解锁状态切换，相比侧拨式滑动开关，其操作受力方向与PCB板面垂直，更适合面板嵌入式安装的设备布局需求。这款DPDT规格的六脚推拉开关，采用双路双掷的触点架构，可同时实现两路独立电路的通断或信号切换，单路可承载常规小功率信号回路的通断需求，触点接触端采用弹性铜材冲压成型，配合内部的弹簧复位与锁止结构，每次推压动作可稳定完成状态锁止或复位，不会出现触点虚接、跳变的问题。从结构设计逻辑来看，开关整体分为按键操作段、弹簧复位腔、

　　触点基座、插装引脚四个核心部分，按键段采用阶梯式方轴结构，前端伸出设备面板作为操作接触面，中段设置限位台阶，避免按键被过度按压脱出壳体，弹簧嵌套在按键轴与基座之间，提供复位与锁止的辅助弹力，保证操作时的手感反馈清晰，按压行程控制在合理区间，不会出现行程过长导致的操作拖沓或行程过短导致的误触发。触点基座采用耐高温绝缘工程塑料注塑成型，所有静触点与动触片都嵌装在基座的定位槽内，引脚从基座底部垂直引出，采用直插式设计，适配常规PCB板的波峰焊工艺，引脚间距符合通用板级设计的安规间距要求，焊接后引脚与板面的结合强度足够，可承受常规的按键操作冲击力，不会出现引脚脱焊、基座松动的问题。在安装边界设计上，开关的基座本体为长方体结构，

　　安装时仅需要在设备面板上开设对应尺寸的方孔用于按键伸出，基座整体位于PCB板与面板之间的夹层空间内，不需要额外的固定螺丝，依靠引脚焊接在PCB上的固定力即可完成整机装配，整体占用的板上空间紧凑，适合高密度布板的小型电子设备使用。触点部分的动触片采用悬臂式弹性结构，每次按键切换时，动触片在基座的导向槽内滑动，与两组静触点分别接触，接触部位设置有凸起的接触点，减小接触电阻，避免长期使用后触点氧化导致的接触不良问题，壳体外部设置有定位凸台，装配时可与PCB上的定位孔配合，防止焊接过程中开关本体偏移，保证按键与面板开孔的同轴度。这类开关在实际选型应用中，需要重点关注操作力、行程、触点额定负载三个核心参数，这款开关的弹簧参数经过匹配，

　　操作力控制在适合手动操作的区间，既不会因为操作力过小导致运输过程中受震动误触发，也不会因为操作力过大导致操作手感生涩，内部的锁止结构采用卡槽与弹片配合的方式，每次按压到位后会有清晰的到位反馈，操作人员不需要额外观察即可确认开关状态切换完成。在三维建模过程中，所有零件的配合公差都按照小尺寸电子元器件的精密装配要求设置，按键轴与基座导向孔的间隙控制在合理范围，既保证按键滑动顺畅无卡滞，又不会出现间隙过大导致的按键晃动问题，弹簧的建模参数匹配实际工作行程的压缩量，模拟真实装配状态下的弹簧预压长度，确保结构干涉检查的准确性，引脚的尺寸与位置严格对应通用封装规格，可直接导入PCB设计软件进行封装匹配，不需要额外调整尺寸。
