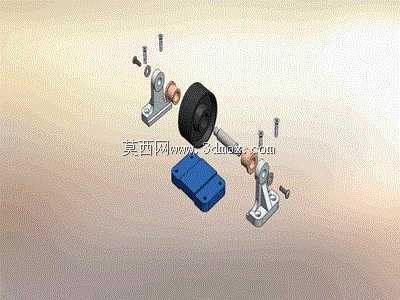

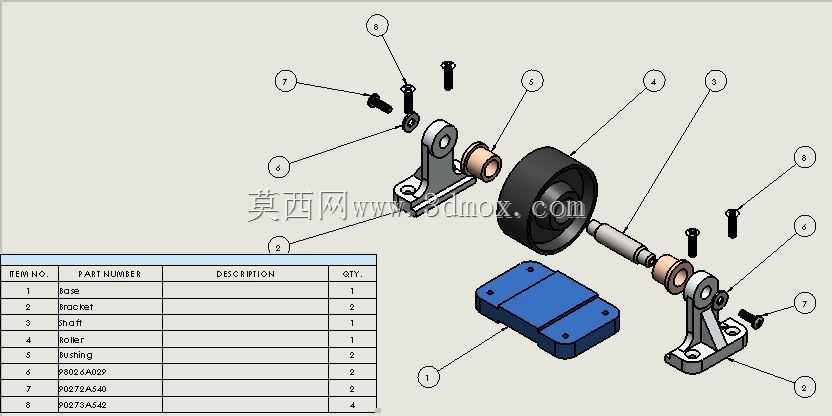

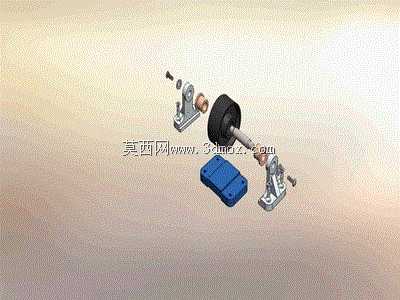

这款脚轮的结构设计,首先要匹配工业场景里中重载设备的短距离移位与定点支撑需求,常见于车间工装台架、中型物流周转设备、固定式作业工位的辅助移位场景,不需要频繁长距离行走,但要求移位时顺滑无卡滞,到位放置后能提供稳定的支撑,不会出现受力偏移、滚轮意外滑动的问题。从结构拆分来看,整个部件分为滚轮本体、轮架支撑结构、安装底座三个核心部分,滚轮采用高耐磨硬质橡塑材质,轮面做了微弧处理,接触地面时不会因为局部压强过大压坏环氧地坪或者车间水泥地面,同时轮面的材质硬度控制在邵氏75-80度区间,兼顾滚动阻力和承重能力,滚动时不会因为材质过软增加推行阻力,也不会因为硬度过高在经过车间地面微小焊缝、杂物时产生明显跳动。
轮架部分采用一体铸造成型后做机加工的结构,支架的两个支撑臂厚度均匀,轮轴安装孔做了同轴度公差控制,保证滚轮转动时不会出现偏磨,轮轴与支架之间加装了自润滑衬套,不需要定期加注润滑脂就能保证长期转动顺畅,适合车间多粉尘的工况,避免粉尘进入转动间隙造成卡滞。安装底座采用方形平板结构,四个安装孔位做了沉头处理,安装时螺栓头可以完全沉入沉孔内,不会突出底座平面影响安装贴合度,底座与轮架之间采用刚性连接,没有转向结构,属于定向脚轮,这类定向脚轮通常和同规格的万向脚轮搭配使用,布置在设备的固定端,控制设备的行进方向,避免全万向轮布置时出现方向不受控、推行跑偏的问题。设计过程中首先要确定承重边界,单轮的额定静载荷按照1.2倍的额定动载荷做冗余设计,
避免设备满载时出现支架变形、轮轴断裂的问题,安装孔的孔距按照通用工业脚轮的安装尺寸规范做匹配,保证用户替换现有脚轮时不需要重新在设备底部打孔,直接适配原有安装位。外形尺寸上,滚轮直径控制在100mm级别,整体安装高度控制在140mm以内,底座的安装面尺寸为100mm80mm,四个安装孔的中心距为75mm55mm,适配市面上绝大多数中型工业设备的脚轮安装位,不会因为尺寸特殊造成替换困难。轮架的折弯角度经过受力仿真验证,当受到垂直方向的额定载荷时,支架的最大形变位置出现在支撑臂中部,形变量控制在0.2mm以内,不会因为长期受力出现支架外撇、滚轮脱落的问题。滚轮的轮毂部分采用金属嵌件设计,橡塑轮面直接硫化在金属轮毂外侧,
避免长期受力后轮面与轮毂之间出现打滑、脱胶的问题,金属轮毂的内孔与衬套采用过盈配合,压装后不会出现衬套随滚轮转动磨损支架孔的问题。在实际选型搭配时,这类固定型脚轮通常布置在设备的后端,前端搭配两个带刹车的万向脚轮,推行时后端定向轮保证行进方向稳定,前端万向轮调整方向,到位后踩下万向轮的刹车,就能实现设备的完全固定,不需要额外加装支撑地脚,兼顾移位便利性和放置稳定性。针对车间地面存在铁屑、焊渣等杂物的工况,轮架的支撑臂内侧做了避让间隙,不会因为杂物卡入轮架与滚轮的间隙造成滚轮卡死,滚轮的轮面宽度为38mm,接触地面的有效宽度足够,在不平整的车间地面上也能保证足够的接触面积,不会出现局部压强过大导致轮面过早磨损的问题。整个结构没有多余的装饰性设计,所有结构特征都服务于承重、转动、安装三个核心功能,安装底座的底面做了铣平处理,安装时和设备底部的安装面完全贴合,不会出现点接触造成的安装应力集中,连接螺栓采用8.8级高强度螺栓,保证连接强度,避免设备移位时螺栓断裂造成脚轮脱落。
- 上一篇:翼形头自攻木螺钉结构设计
- 下一篇:M10带垫防松六角法兰紧固螺母
- 全部评论(0)
- 模板大小: 5.39 MB
- 售价:5金币
- 下载次数: 57
- 系统要求: SOLIDWORKS,SOLIDWORKS,Rendering,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS
- 软件分类: 通用五金配件
