连体双格食品级塑料收纳托盘结构设计

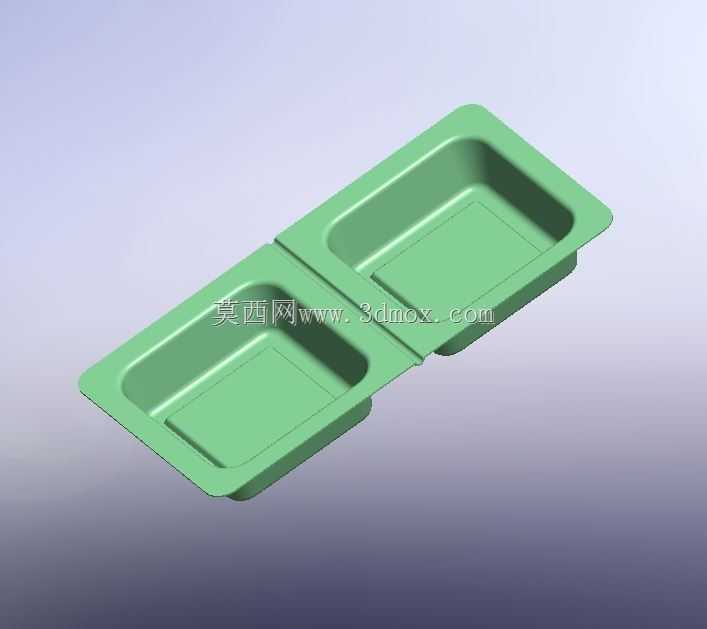

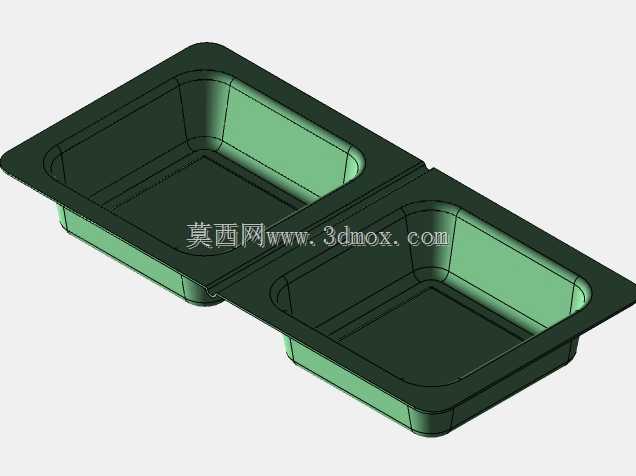

　　这款连体双格塑料托盘，日常在食品分装、小零件周转、生鲜预包装场景里出镜率极高，很多净菜加工线、电子元器件分拣工位、烘焙半成品暂存区都能看到同结构的制品。从结构设计逻辑来看，两个独立容腔通过中间的连接筋位连为一体，连接筋做了0.8mm的加厚过渡，避免弯折分拣的时候从连接处断裂，日常使用时可以单格盛放不同品类的物料，不会出现串味、混料的问题，也能沿着中间的易撕压痕按需拆分，适配不同的分装需求。

　　容腔的侧壁做了1.5度的拔模斜度，不管是吸塑还是注塑生产都能顺利脱模，不会出现侧壁粘模导致的缺料、拉白问题，容腔底部做了2mm高度的凸起支撑筋，堆叠的时候上层托盘的底部不会直接接触下层盛放的物料，叠放运输时能预留足够的缓冲间隙，避免挤压损坏内容物。托盘的外翻边做了3mm宽度的压边结构，既可以提升整体的结构刚性，拿取的时候不会因为边缘过薄割手，也能适配自动化包装线的吸盘取料工位，吸盘吸附外翻边位置时不会出现漏气、掉件的问题，匹配高速包装线的节拍要求。

　　从安装与适配边界来看，单格容腔的内部净尺寸控制在120mm100mm25mm，整体连体后的外轮廓尺寸为250mm120mm28mm，能够适配市面上常规的260型封盒机的模具工位，不需要额外定制非标封边模具，直接替换就能上线使用。容腔的圆角全部做了R3的过渡处理，没有尖锐的直角结构，一方面是避免应力集中导致的托盘受撞击开裂，另一方面清洁的时候没有卫生死角，食品场景使用时能满足食品接触材料的清洁要求，不会残留物料残渣滋生细菌。

　　壁厚设计上采用了渐变壁厚的思路，外翻边和底部支撑筋位置壁厚控制在0.6mm，侧壁位置壁厚0.4mm，在保证整体结构强度满足1.5kg承重要求的前提下，尽可能减少原料用量，降低单件生产成本，同时也能让托盘整体保持合适的韧性，低温冷藏环境下不会因为材质变脆出现碎裂问题。托盘底部还做了细微的防滑纹理，放置在光滑的不锈钢工作台面或者输送线上时，不会因为生产线的振动出现滑移跑偏的问题，适配自动化生产线的输送定位要求。

　　在实际周转场景中，这款双格托盘可以堆叠20层不会出现压塌变形，空托盘堆叠时的嵌套间隙控制在2mm，空箱存储时能节省70%以上的仓储空间，降低仓储和物流成本。针对不同的使用场景，材质可以选用食品级PET、PP或者PS材质，PP材质的版本可以耐受-20℃到120℃的温度区间，既可以满足冷链冷藏的需求，也能适配微波加热的使用场景，PET材质的版本透明度高，能够直观看到内部盛放的物料状态，适合作为生鲜、水果的分装托盒使用。

　　设计过程中还特意规避了常规连体托盘容易出现的连接位断裂问题，中间连接位置做了圆弧过渡，没有直角应力集中点，反复弯折10次以上也不会出现裂纹，日常分拣拆分的时候不需要使用额外工具，手动就能沿着压痕顺利分开，拆分后的单格托盘边缘整齐，不会出现毛边、毛刺。容腔内部的底面做了0.5mm的微凸设计，避免盛放带少量液体的物料时积液积在角落，倾斜的时候液体可以顺利流出，适配生鲜食材沥水的使用需求。
