离心压缩机径向流叶轮结构设计

　　在透平机械的核心做功部件设计中，离心式叶轮的气动性能与结构可靠性直接决定整台压缩机组的运行效率与稳定工况范围，这类径向流叶轮广泛应用于中小型空气压缩机组、车用涡轮增压器、航空辅助动力装置、工业流程气体增压等场景，是实现流体动能与压力能转换的核心载体。不同于轴流叶轮的气流沿轴向通流特性，径向流叶轮的气流从轴向进入叶轮腔道后，沿叶片流道转向径向外侧流出，在叶轮旋转的离心力作用与叶片的导流作用下，流体在流出叶轮外缘时获得较高的动能与压力能，后续配套的扩压器部件会进一步将流体的动能转化为静压能，最终实现气体的增压输出。

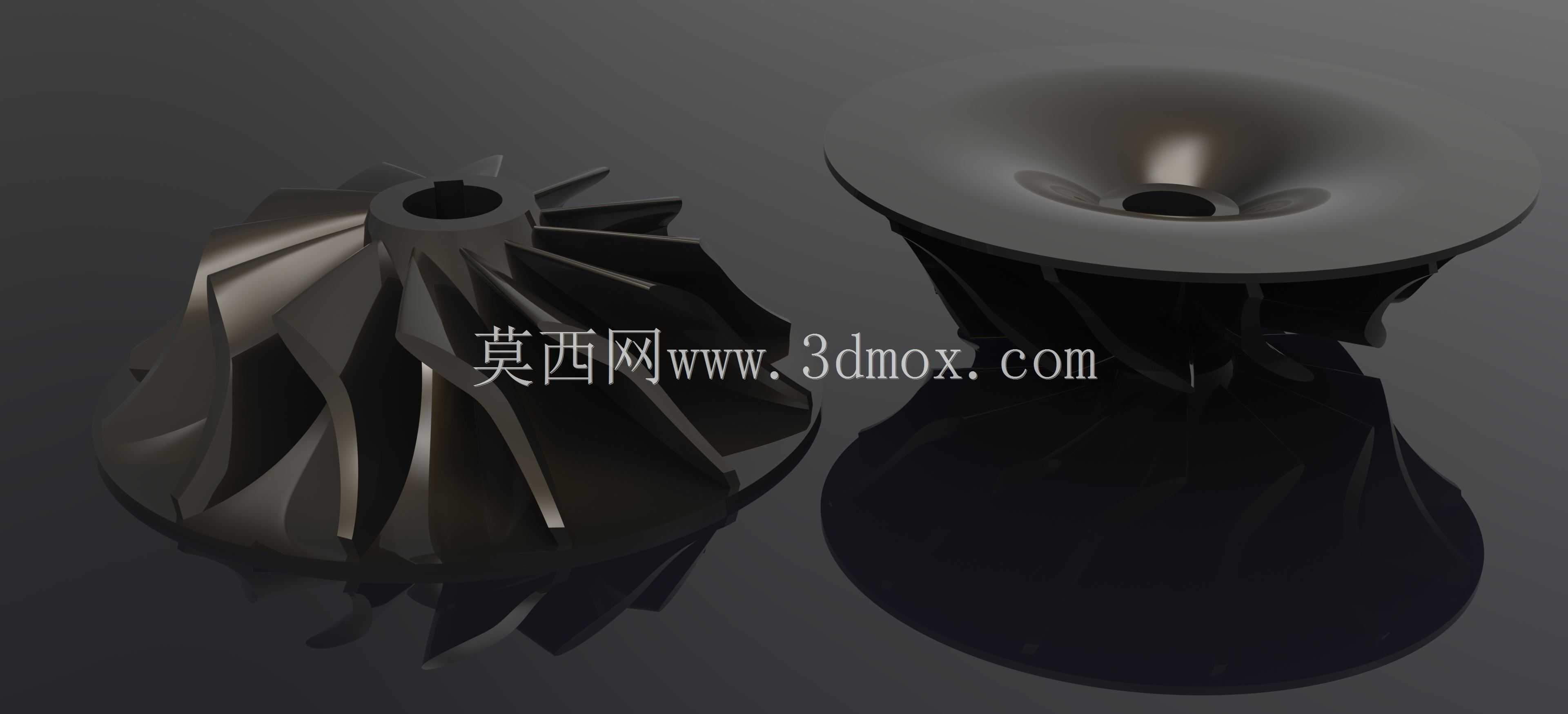

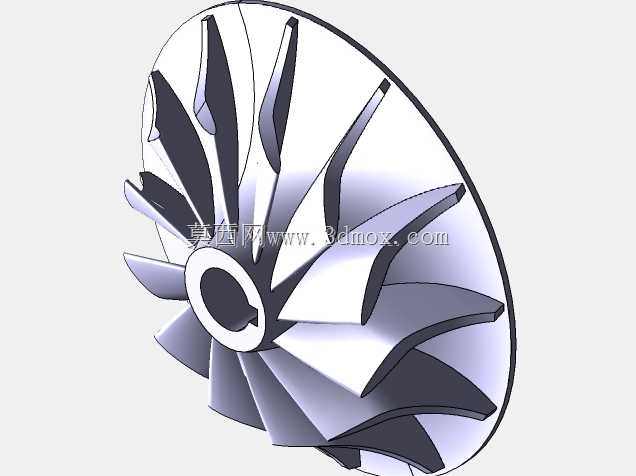

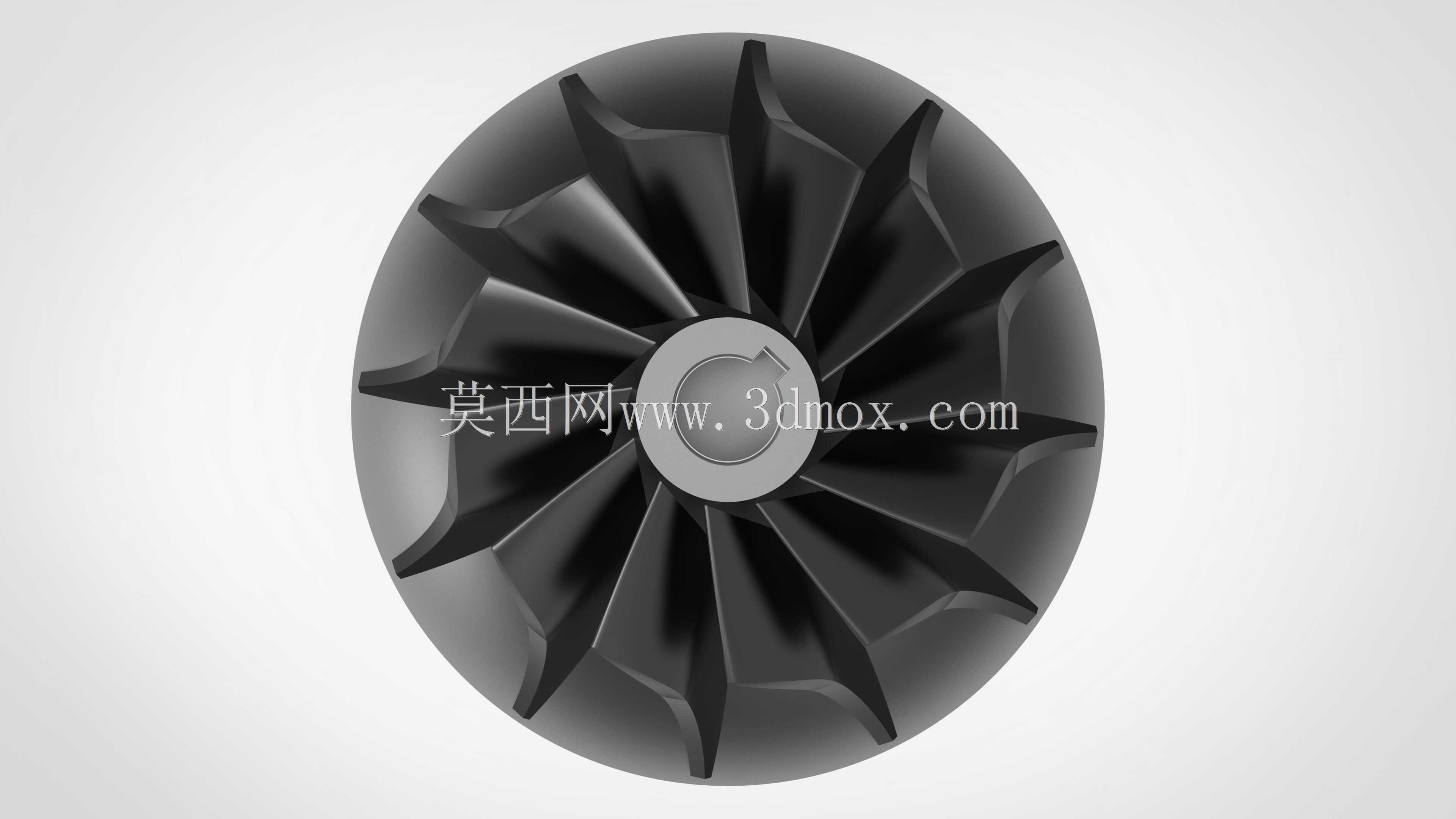

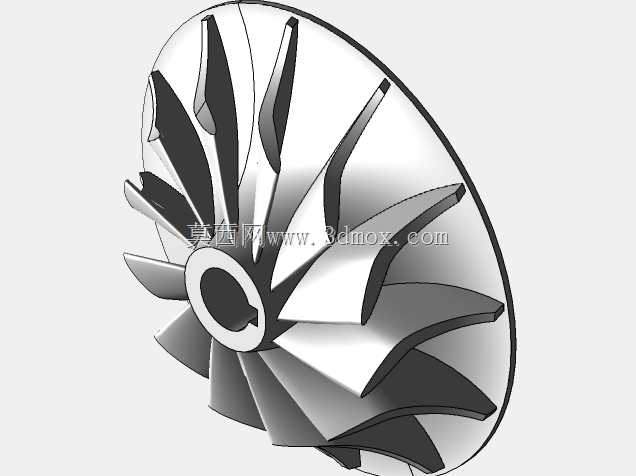

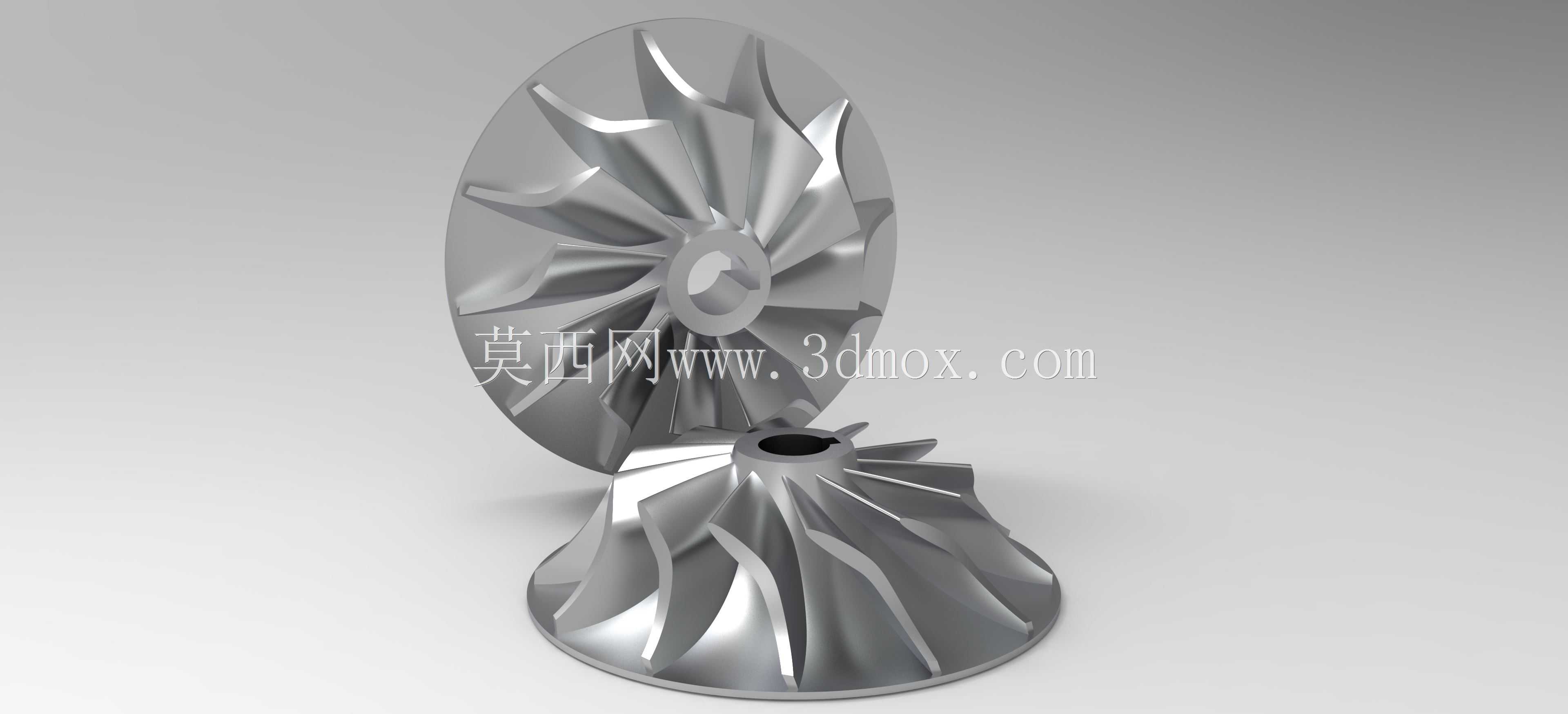

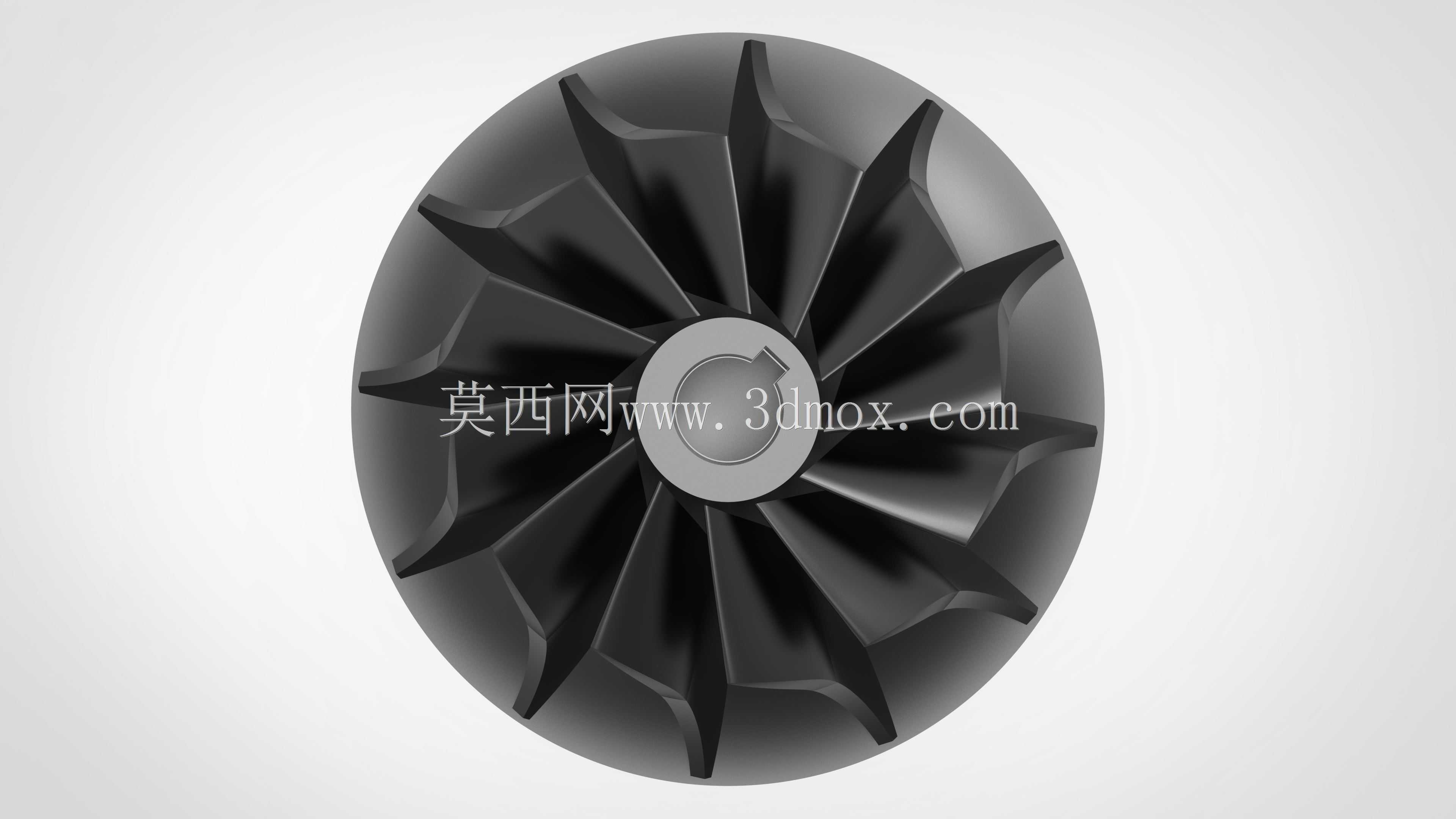

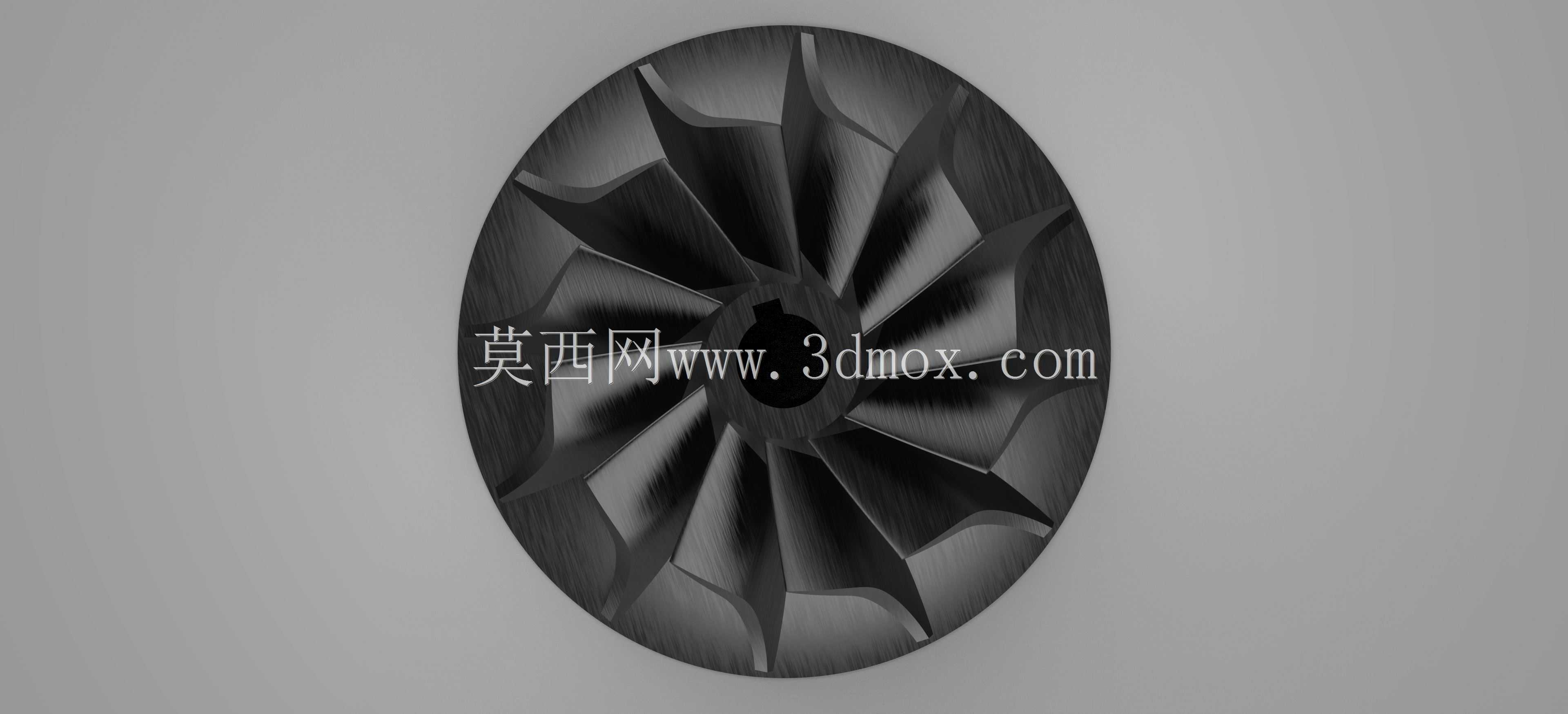

　　从结构设计逻辑来看，这类半开式径向叶轮的叶片采用三元扭曲型线设计，叶片前缘沿轴向进气方向做了圆弧修型，避免进气冲角过大导致的气流分离损失，叶片型线从轮盖侧到轮盘侧的扭曲角度经过气动迭代优化，能够适配不同半径处的圆周速度差异，保证流道内的气流速度分布均匀，减少二次流损失。叶轮整体为轮盘与叶片一体化的铣削加工结构，中心设置带键槽的安装孔，能够与压缩机主轴通过平键实现周向定位，配合轴端锁紧结构实现轴向固定，安装孔的端面与轴肩的贴合面设计有严格的平面度要求，避免高速旋转时出现不平衡量引发的振动问题。

　　在安装边界的尺寸匹配上，叶轮的进口内径对应压缩机进气道的出口尺寸，两者之间设置有微小的径向间隙，既避免旋转过程中叶轮与进气道发生刮碰，又能减少间隙处的气体回流损失；叶轮的外缘直径与无叶扩压器的内径匹配，两者的同轴度公差需要控制在极小的范围内，保证流出叶轮的气流能够均匀进入扩压器流道。叶片的外边缘与配套的轮盖之间设计有规定的叶顶间隙，间隙值的选取需要综合考虑热膨胀量、转子跳动量与气动效率损失，间隙过大会导致叶顶泄漏量增加降低机组效率，间隙过小则可能在热态运行时出现叶片与轮盖的碰磨故障。

　　从实际运行的功能特性来看，这类叶轮的轮盘部分采用等强度设计思路，轮盘厚度从中心安装位置向外缘逐渐减薄，在保证高速旋转下结构强度满足要求的前提下，尽可能降低叶轮自身的转动惯量，减少机组启动过程中的驱动力矩，同时降低转子的整体重量，优化轴承的载荷分布。叶片的数量选取经过气动与结构的双重校核，叶片数量过少会导致流道内的气流导流不足，容易出现流道内的气流分离引发喘振，叶片数量过多则会增加气流的摩擦损失，同时增大叶轮的加工难度与整体重量，当前设计的叶片数能够在宽工况范围内保持较高的气动效率，同时兼顾结构的固有频率特性，避开转子的临界转速区间，避免运行过程中出现共振问题。

　　在不同的应用场景下，这类叶轮的材质选取会根据输送介质的特性与运行转速做适配，输送普通空气的常规空压机叶轮可采用高强度铝合金铣削加工，兼顾重量与强度要求，应用于高压比或者腐蚀性介质场景的叶轮则会选用不锈钢或者钛合金材质，保证高温或者腐蚀环境下的结构强度与使用寿命。叶轮在加工完成后需要做动平衡校正，动平衡精度等级需要达到高速旋转机械的对应要求，避免高速运行时的不平衡力引发转子振动超标，影响轴承与密封件的使用寿命。

　　在流道设计的细节上，叶片的出口角经过优化选取，能够保证叶轮的性能曲线较为平缓，扩大机组的稳定运行工况范围，避免小流量工况下过早进入喘振区间。叶片表面的粗糙度也有严格的要求，较低的表面粗糙度能够减少气流与壁面的摩擦损失，提升叶轮的气动效率，同时减少杂质在叶片表面的附着，降低长期运行后积垢导致的动平衡失效与性能衰减风险。叶轮中心的键槽位置与角度经过精准定位，保证安装后叶轮的周向位置精度，避免出现流道对中偏差导致的气流不均匀问题。
