自行车T47规格中轴底部支架结构

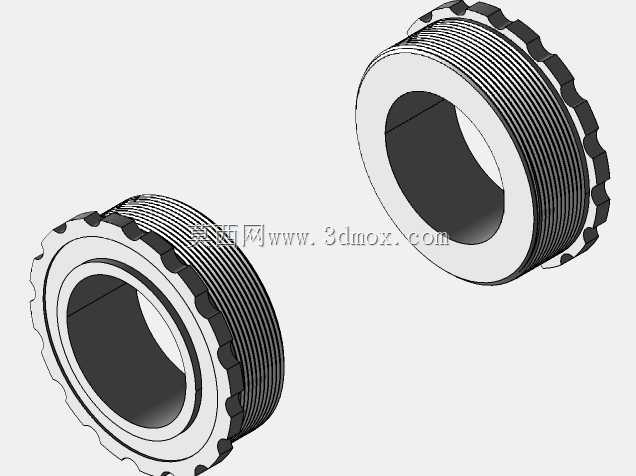

　　在自行车整车的传动系统布局里，五通位置的底部支架是衔接车架与曲柄传动组的核心承载部件，直接决定了踩踏力的传递效率、整车转动部件的同轴精度，以及长期使用下的结构耐用性。这款适配30mm轴径的T47规格底部支架，首先从安装边界上明确了适配范围，其对应车架五通的BB面间距为89mm，适配的轴心总长度为97.5mm，能够兼容当前主流的大轴径曲柄组安装需求，相比传统更小轴径的中轴结构，30mm的轴心直径可以在同等材料强度下大幅提升轴心的抗扭刚性，减少高功率踩踏时的轴心形变，避免传动过程中的力泄问题。

　　从实际应用场景来看，这类T47规格的底部支架多用于砾石公路车、耐力型公路车以及重度山地车的车架设计中，这类车型的使用场景往往覆盖复杂颠簸路面、长距离连续骑行，甚至包含一定程度的重载骑行工况，对中轴位置的密封性能、螺纹连接强度都有更高要求。不同于压入式中轴对车架五通内径公差的严苛要求，T47规格采用螺纹旋入的安装方式，能够大幅降低车架加工的公差敏感度，避免长期使用后出现的压入结构松动、异响问题，同时螺纹连接的结构也更方便后期维护拆解，不会出现压入结构拆卸时损伤车架五通的风险。

　　在结构设计思路上，这款底部支架采用了分体式的轴承布局，轴承位置尽可能向两侧车架五通的外端面延伸，拉大了两侧轴承的支撑跨距，从力学角度来看，支撑跨距的提升能够有效降低轴心在踩踏受力时的弯曲力矩，同等受力条件下轴心的形变量会随支撑跨距的合理增大而降低，既提升了传动刚性，也能减少轴承因为轴心偏斜带来的额外径向载荷，延长轴承的实际使用寿命。模型中还原了支架外侧的密封结构细节，多层密封的设计可以阻挡骑行过程中泥水、灰尘进入轴承滚道，同时避免轴承内部润滑脂的流失，这对于非铺装路面骑行的场景尤为重要，很多中轴的早期失效都源于密封失效导致的杂质侵入，造成轴承滚道磨损、转动卡滞。

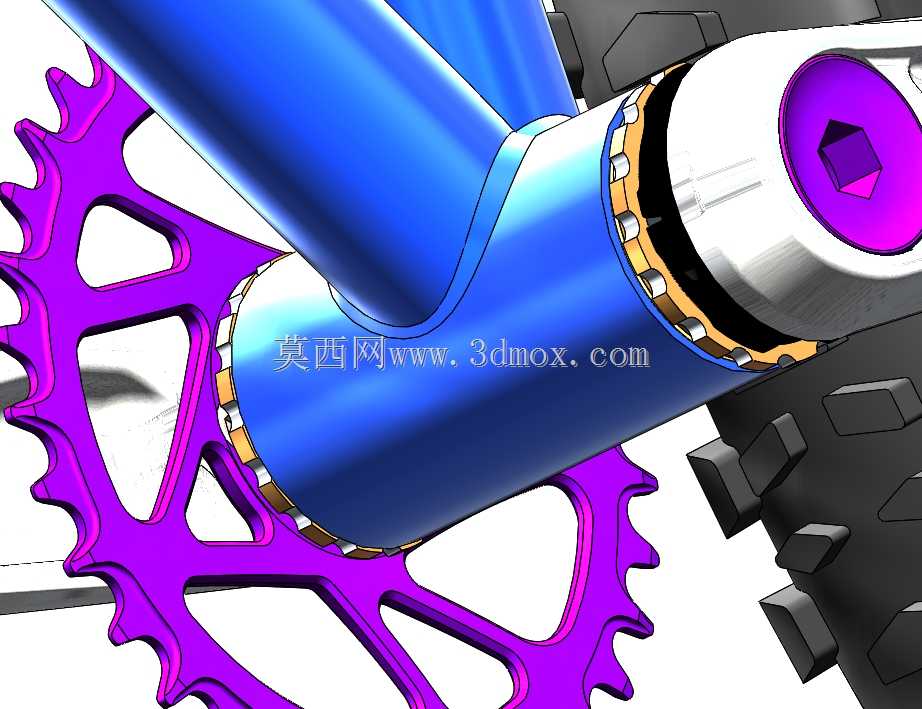

　　从安装匹配的角度来说，89mm的BB面间距对应了宽版五通的车架设计，这类五通结构往往同时兼容碟刹系统的安装空间，避免碟刹夹器与曲柄组、中轴部件出现安装干涉，97.5mm的轴长则可以适配不同链线需求的传动系统，不管是单盘系统还是多盘系统，都能通过调整垫片的搭配找到合适的链线位置，减少链条在不同飞轮档位下的倾斜角度，提升传动效率的同时降低链条磨损速度。模型中呈现的支架与车架五通的配合面做了贴合处理，安装时可以在螺纹位置涂抹适配的界面脂，既避免不同金属接触带来的电化学腐蚀，也能防止长期使用后螺纹锈死无法拆解的问题。

　　在实际的整车装配流程中，这类底部支架的安装需要先确认车架五通的螺纹规格匹配，使用专用的中轴扳手按照规定扭矩旋入两侧的支架主体，保证两侧支架的端面与车架BB面完全贴合，没有虚位间隙，之后再穿入轴心、安装两侧曲柄，按照扭矩要求锁紧曲柄固定螺丝，最后转动曲柄检查转动是否顺畅，有没有卡滞或者异响的情况。不同于很多一体化的中轴结构，这款粗略模型还原了T47中轴的核心配合尺寸，在做整车三维装配模拟的时候，可以直接用来验证五通位置与曲柄、盘片、后下叉、碟刹夹器之间的间隙是否符合设计要求，避免后期开模或者实装的时候出现干涉问题。对于自行车结构设计人员来说，这类核心接口部件的准确模型，能够大幅缩短整车传动系统的布局验证周期，不需要反复测量实物尺寸就能完成前期的结构匹配校验，在做车架五通的结构设计时，也能直接参考这个模型的螺纹尺寸、配合端面尺寸来设计车架的五通结构，保证后续配件的通用兼容性。
