电动摩托车管式承载车架结构设计

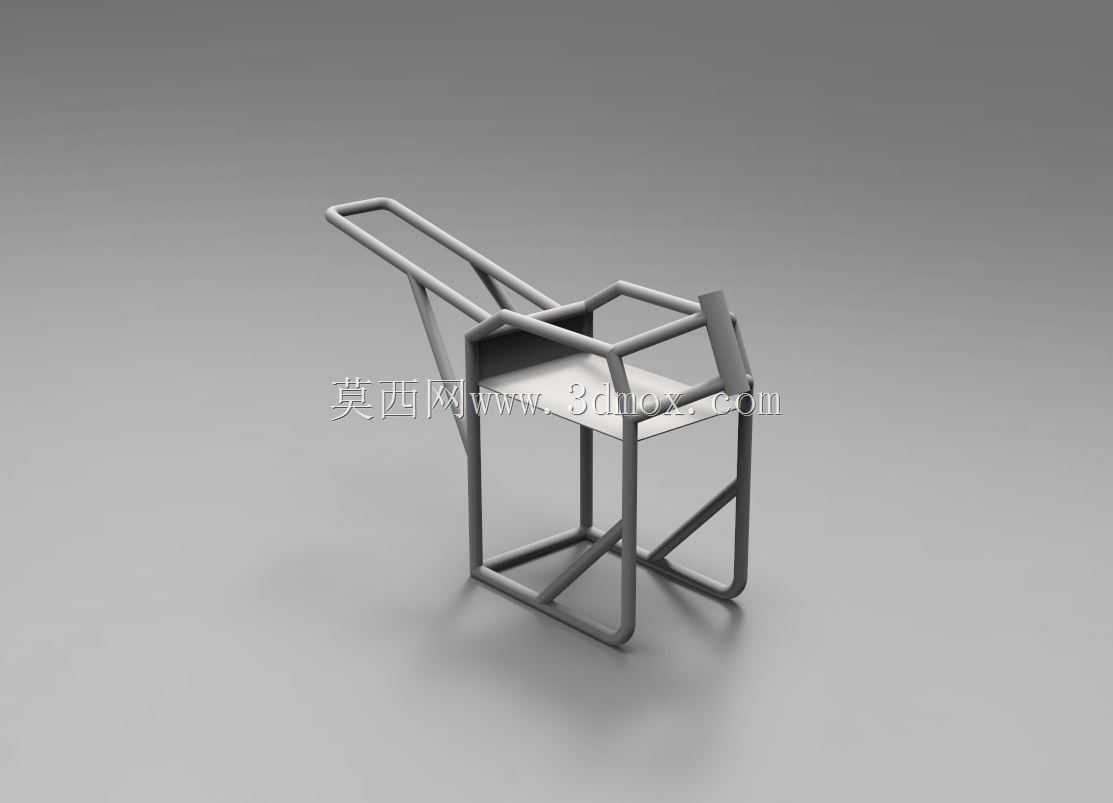

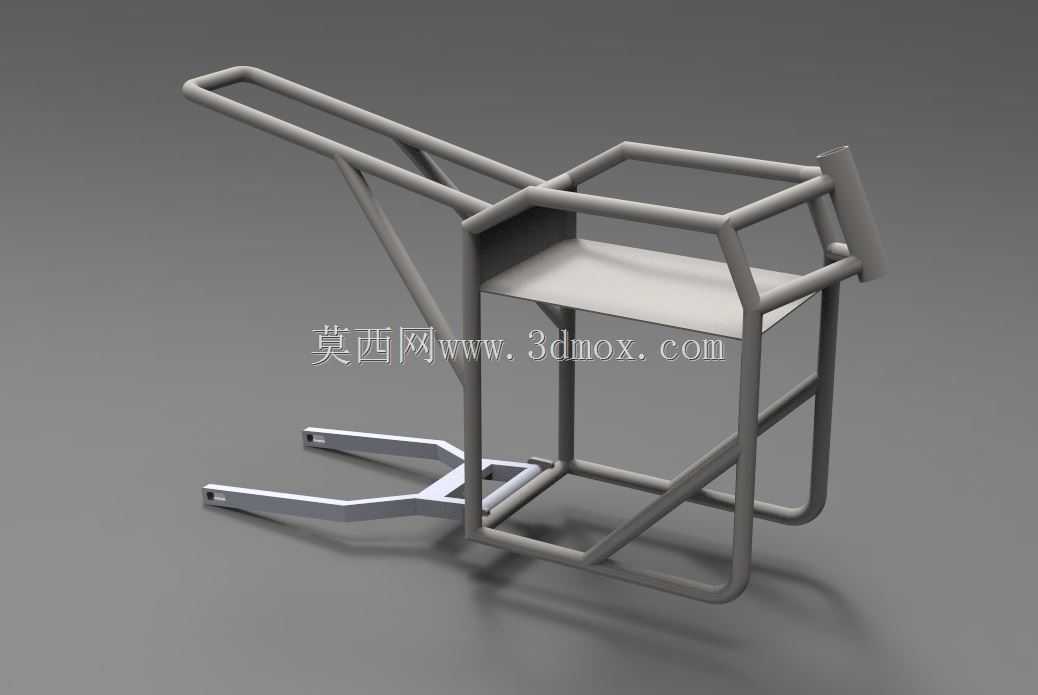

　　这款管式车架是面向小功率电动两轮代步车开发的承载主体结构，核心适配咖啡馆主题定制款休闲电动车型，区别于常规通勤电摩的冲压拼焊车架，整体采用圆管弯折拼焊的框架式构型，在保证结构刚度的同时预留了充足的外观改装空间，能够匹配复古赛车风格的外观包覆件安装需求。从实际应用场景来看，这类车架主要面向城市短途休闲代步、特色街区文旅代步、主题门店定制改装车的配套需求，相比量产冲压车架，管架结构的改装容错率更高，后期调整座椅位置、电池仓布局、后货架拓展的操作空间更大，不需要额外切割大面积冲压钣金，仅通过局部管位补焊、支架加装就能完成适配。

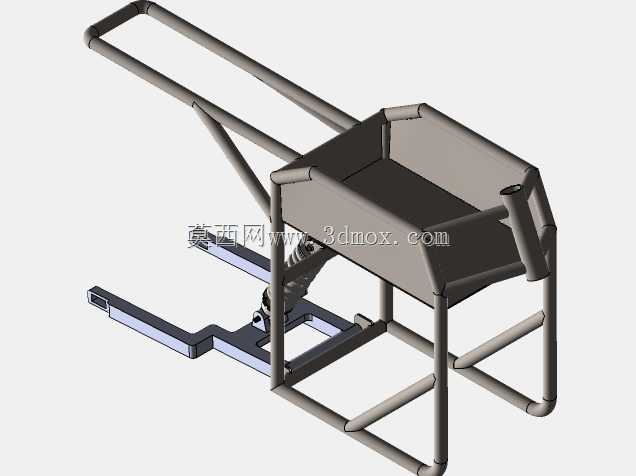

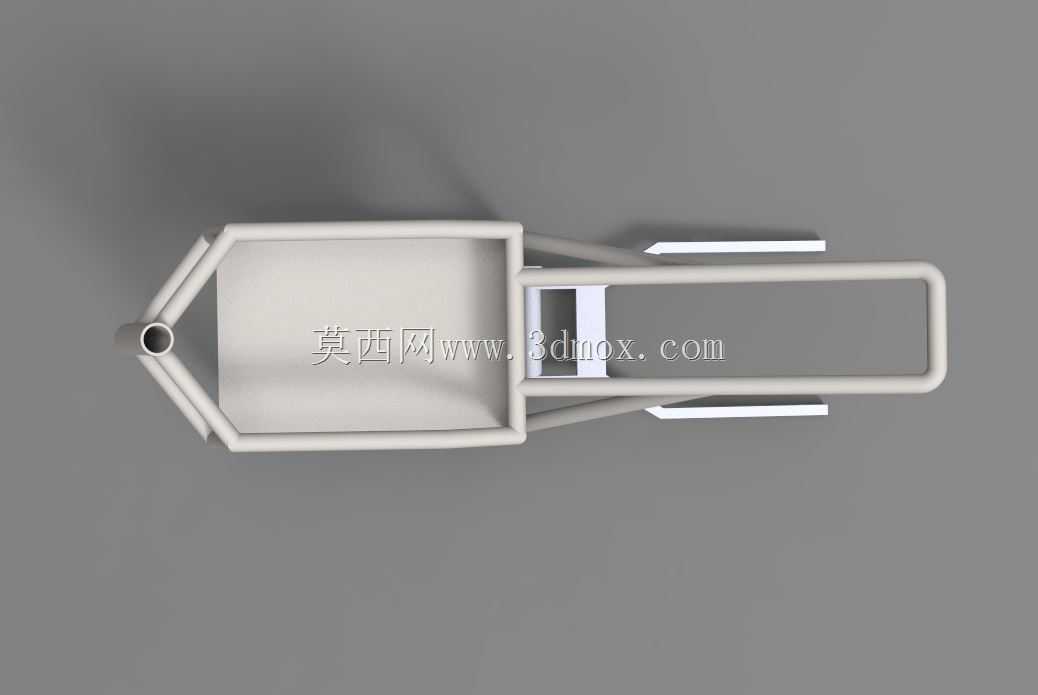

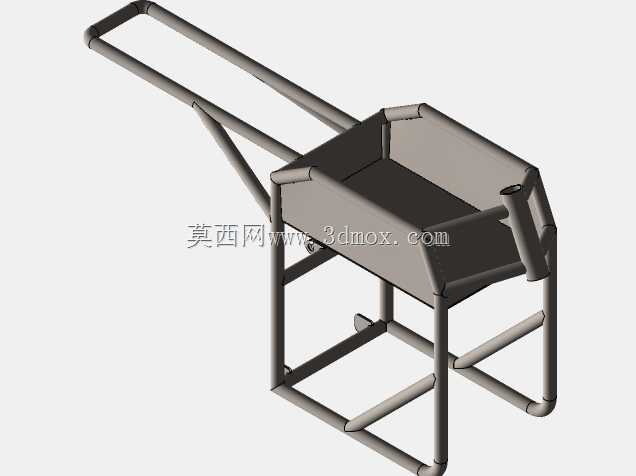

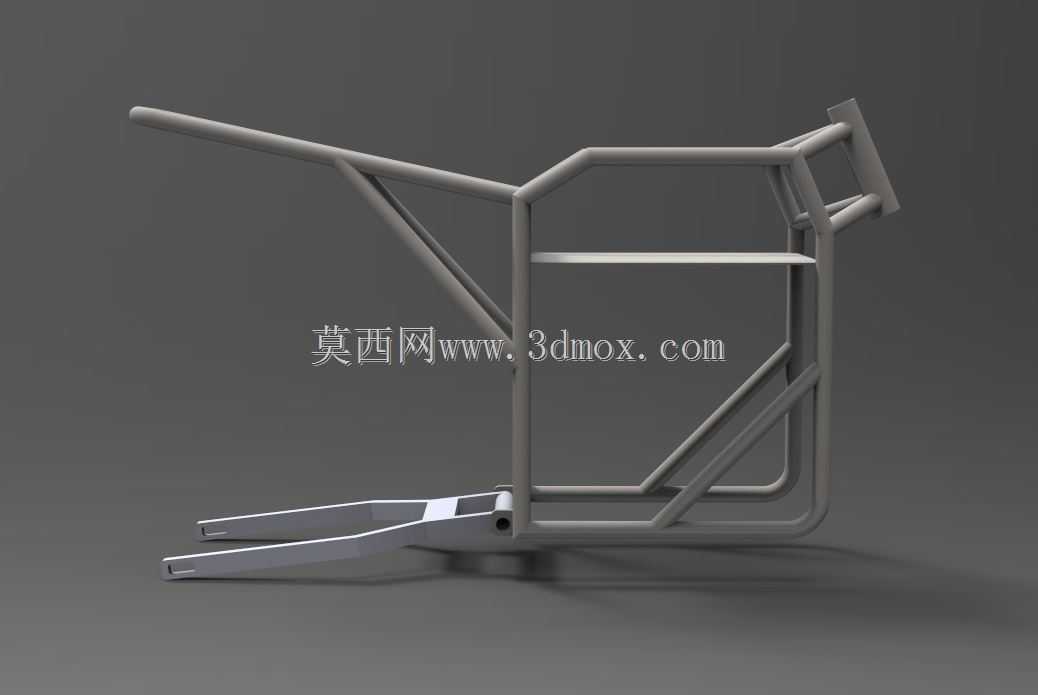

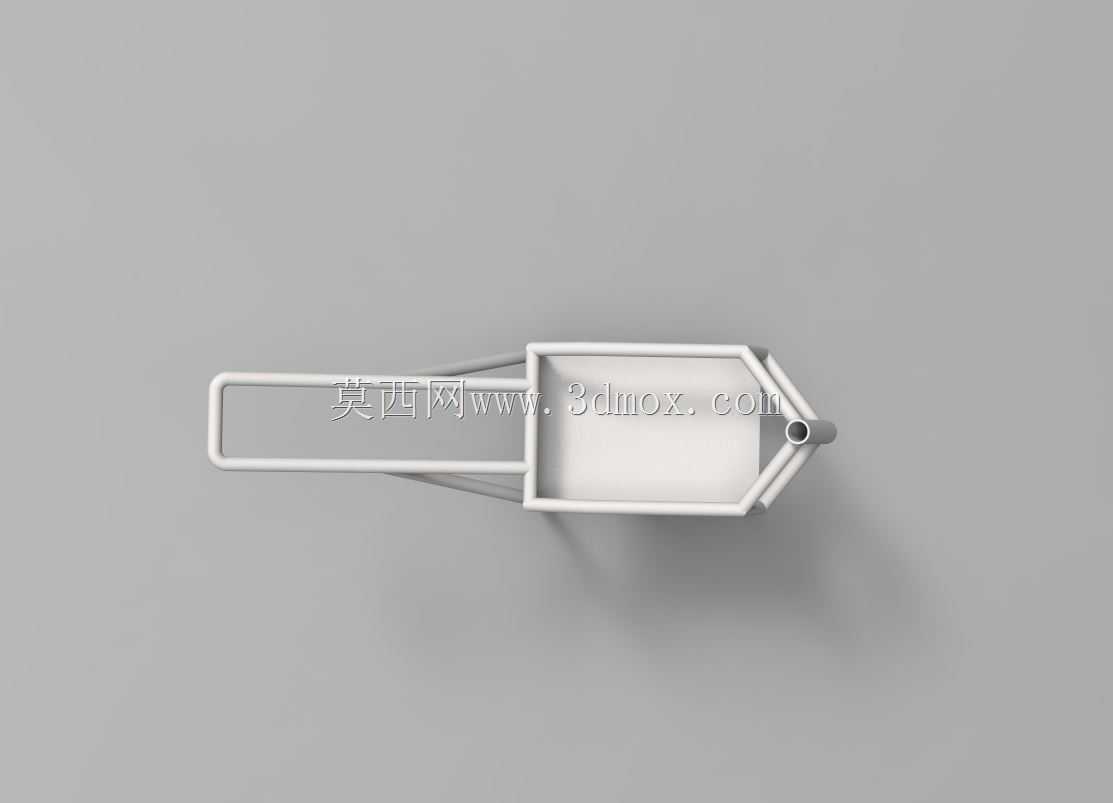

　　结构功能层面，车架前段的分叉式伸臂结构是前轮转向机构与前悬挂的安装位，伸臂的开档尺寸严格匹配常规10寸电动两轮车的前轮轮毂安装宽度，转向立管的倾角设定兼顾了低速行驶的转向灵活性与直行稳定性，适配休闲骑行的速度区间，不会出现高速摆振的问题。中部的立方体框架是整车的核心承载区，框架内部空间预留为电池仓，能够容纳常规铅酸电池组或者同尺寸的锂电池包，框架上平面为座椅安装基座，平面尺寸能够适配单人复古坐垫的安装孔位，坐高设定符合成年人休闲骑行的腿部舒展角度，长时间骑行不会出现腿部蜷曲的疲劳感。车架后段的上伸管结构为后扶手与尾部灯具的安装位，下部的管位预留了后平叉、后减震器的安装铰接点，能够匹配常规中置后减震或者双侧弹簧减震的安装布局。

　　设计思路上，整体采用等直径圆管作为主体承载构件，所有弯折位置均采用大圆弧过渡，避免直角弯折带来的应力集中问题，关键受力节点处增加了斜向支撑管，比如座椅下方到后平叉安装位的斜撑、电池仓框架的对角加强筋，能够有效分散骑行过程中路面颠簸带来的冲击载荷，避免焊缝位置出现疲劳开裂。管架的所有拼接位置均设计为相贯线贴合的焊接结构，相比直切对接的焊缝，相贯线焊接的接触面积更大，焊缝受力更均匀，能够承受日常骑行过程中的交变载荷，不需要额外增加加强衬板就能满足强度要求，同时控制了车架整体重量。

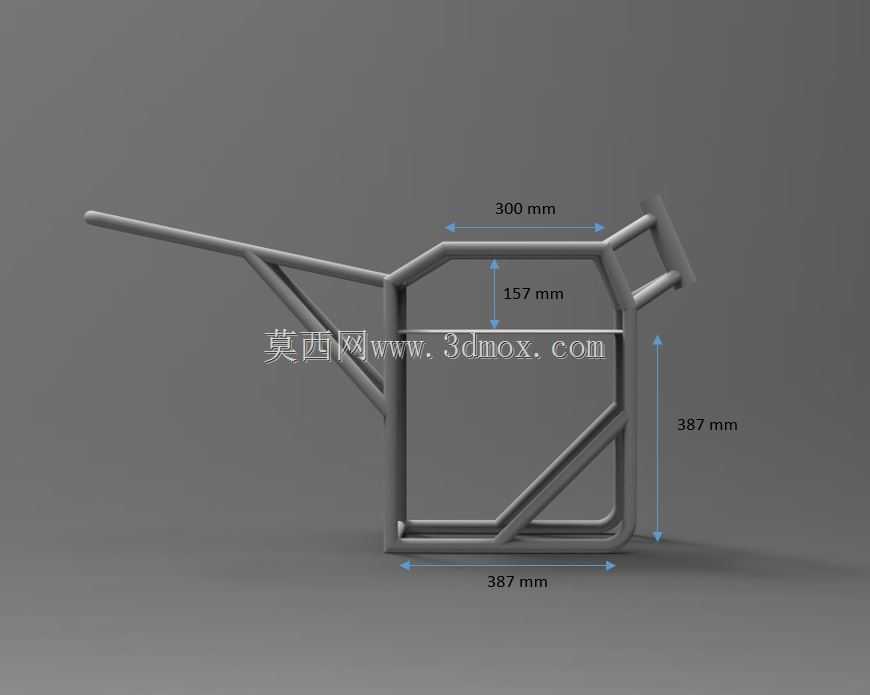

　　安装边界方面，车架整体的宽度控制在两轮车通行的常规宽度范围内，不会超出车把的转向宽度边界，避免转向过程中车身部件与车把发生干涉；电池仓的内部净尺寸经过校核，能够兼容市面上主流的48V20Ah规格电池包的安装，不需要额外修改仓体结构；各安装点的孔位均预留了通用件的安装公差，转向轴承位、减震安装孔、平叉铰接轴的尺寸都匹配通用电动两轮车的标准件规格，后期维护更换配件不需要定制非标零件，降低了整车的运维成本。车架上部的后扶手管位同时兼顾了后座乘员扶手与尾部装饰件的安装需求，不需要额外焊接支架就能完成复古风格尾部导流罩的固定，整体结构在满足承载强度的前提下，最大化减少了冗余构件，兼顾了轻量化与改装适配性。
