萨博9-5实心副车架衬套结构设计

　　在乘用车底盘的转向与悬架系统中，副车架衬套是承担连接、隔振、定位功能的核心受力零件，常规空心橡胶衬套在长期使用后容易出现橡胶老化、形变过量、定位精度下降的问题，尤其对于使用年限较长的萨博9-5车型，副车架连接位置的衬套磨损后，会直接导致转向虚位增大、悬架滤震质感下降、底盘行驶松散等问题，实心结构的副车架衬套正是针对这类老化替换场景开发的强化型配件。

　　从实际装车的功能逻辑来看，这款衬套安装在副车架与车身底盘的连接点位，同时承担螺栓转向机构的连接定位作用，相比原厂橡胶衬套，实心结构的刚性更强，能够大幅降低连接位置的形变量，让转向动作的传递更直接，减少转向过程中的迟滞感，同时在悬架承受侧向载荷时，能够为副车架提供更稳定的支撑，避免急加速、急制动或者过弯时副车架出现多余位移，提升底盘的整体紧致感。

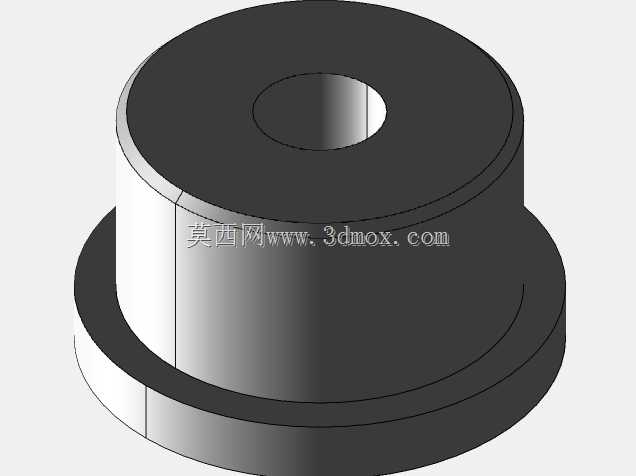

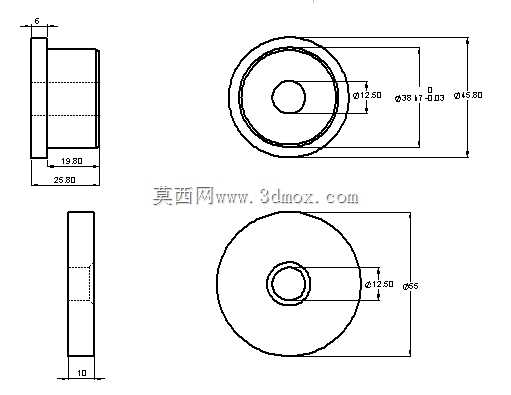

　　设计这款衬套时，首先要匹配萨博9-5副车架的安装边界，从结构尺寸来看，衬套整体为同轴阶梯轴类结构，总轴向长度为25.8mm，其中直径较大的法兰段轴向长度为6mm，小直径的主体段轴向长度为19.8mm，内孔为通径结构，直径12.5mm，用于穿过连接螺栓，大端法兰的外圆直径为55mm，主体段外圆直径为45.8mm，与副车架安装孔的配合公差控制在0.03mm的间隙范围内，既保证压装时的顺畅性，又能避免安装后出现径向窜动。

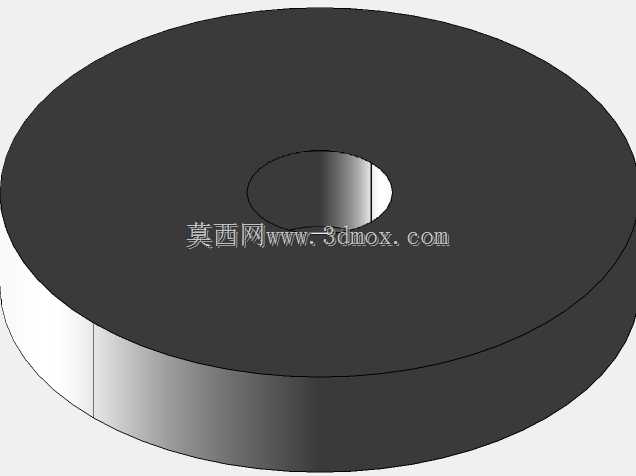

　　结构设计上采用实心一体式结构，没有传统橡胶衬套的中间缓冲夹层，整体为均质金属材质，从端面视图来看，内孔与外圆保持严格的同轴度要求，避免安装后出现偏载导致的异常磨损；法兰段的设计主要起到轴向定位作用，压装时法兰端面贴合副车架的安装面，能够精准控制衬套的压入深度，不需要额外做轴向位置调整，降低现场安装的操作难度。

　　从实际应用的场景来看，这类实心衬套除了用于老旧车辆的底盘整备替换，也适用于对底盘操控性有升级需求的改装场景，相比可调式的强化衬套，这款实心衬套的结构更简单，安装后不需要额外做定位调整，可靠性更高，能够承受更大的冲击载荷，在非铺装路面行驶或者激烈驾驶时，连接位置的稳定性表现更优。

　　建模过程中需要重点关注几个配合面的精度控制，首先是内孔的圆柱度，因为连接螺栓穿过内孔后需要施加规定的预紧力矩，如果内孔存在锥度或者圆度误差，会导致螺栓受力不均，长期使用后出现松动；其次是主体段外圆的尺寸精度，需要和副车架的安装孔保持过渡配合，压装后不会出现松脱，同时压装力控制在合理范围内，避免压装时导致衬套变形或者副车架安装孔损伤；另外法兰端面与衬套轴线的垂直度也需要严格控制，保证安装后法兰面完全贴合安装基面，避免出现局部应力集中。

　　从受力角度分析，车辆行驶过程中，衬套主要承受三个方向的载荷：一是垂直方向的悬架冲击载荷，来自路面颠簸传递到副车架的上下方向冲击力；二是转向时的侧向载荷，来自车轮转向时传递到副车架的横向作用力；三是加减速时的纵向载荷，来自动力传递和制动时的前后方向作用力。实心结构的均质设计能够让各个方向的载荷均匀传递，不会像橡胶衬套那样在某个方向出现刚度突变，长期使用后的形变量极小，不会因为材料疲劳导致性能衰减。

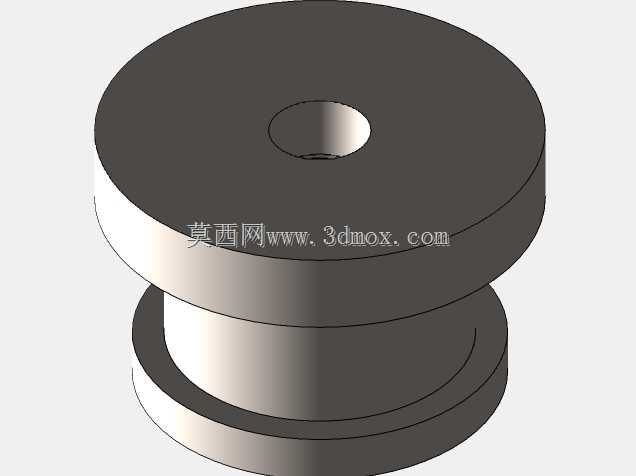

　　在安装匹配层面，这款衬套完全兼容原厂的安装空间，不需要对副车架或者车身连接位做任何修改，拆卸旧的老化衬套后，直接将衬套压入对应安装孔，穿入原厂连接螺栓按照规定力矩紧固即可，安装流程和原厂衬套完全一致，不需要额外的改装配件，适配性更强。对于底盘维修和改装的从业者来说，这类标准化尺寸的实心衬套，能够大幅降低整备作业的复杂度，同时提升维修后底盘的使用寿命，减少因为衬套反复老化导致的二次维修问题。
