适配B2x4/5系列发动机的萨博排气歧管连接法兰

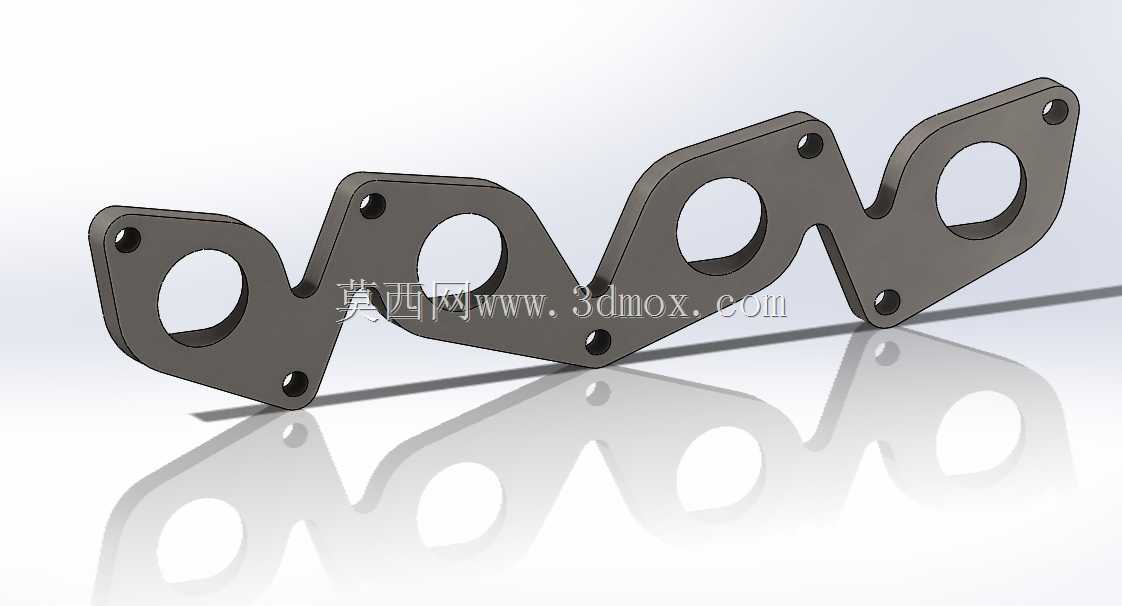

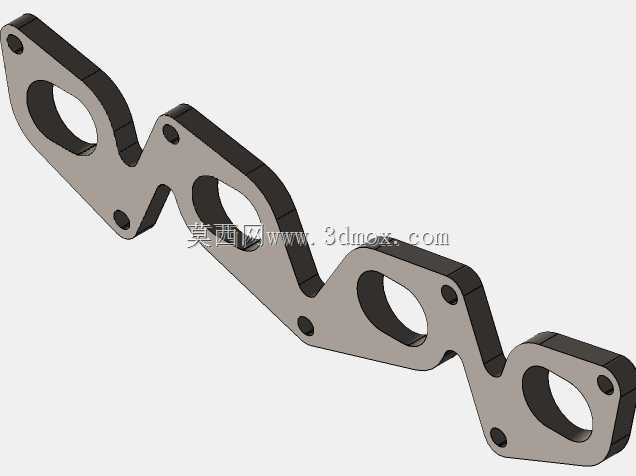

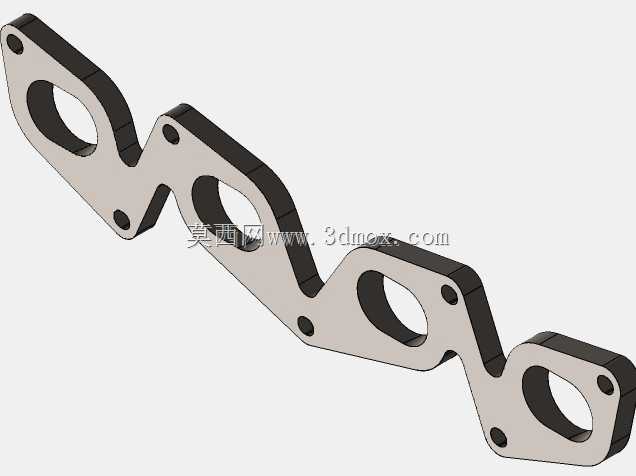

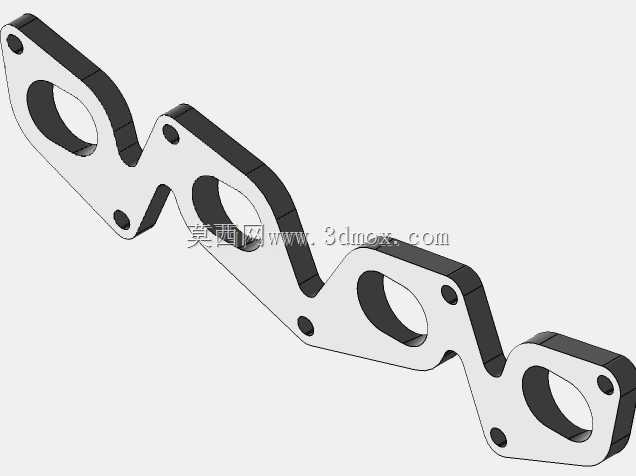

　　在小排量直列四缸性能发动机的进排气系统改装与维修场景中，排气歧管与缸盖的连接密封件是决定排气效率、避免漏气故障的核心结构件，这款适配萨博B235r机型、同时兼容B2x4/5系列发动机的排气歧管法兰，正是针对该系列机型原厂排气歧管密封失效、改装歧管匹配度不足的痛点设计的专用连接部件。从实际装车的工况来看，该法兰直接贴合发动机缸盖的排气侧端面，四个定位孔分别对应四个气缸的排气出口，周边的螺栓过孔完全匹配缸盖排气侧的原厂螺纹孔位，不需要对缸盖进行任何二次加工即可完成对位安装，安装边界完全遵循原厂缸盖的排气侧布局，不会与周边的点火线圈、机油尺套管、冷却液管路产生干涉，即便是在发动机舱布局紧凑的萨博车型上，也能保证足够的安装操作空间。

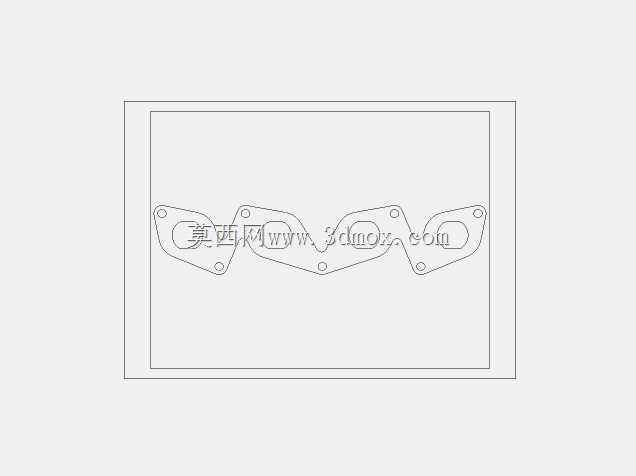

　　设计过程中没有采用常规的等厚圆形端口法兰结构，而是针对该系列发动机排气口从缸盖侧的椭圆形过渡到排气歧管侧圆形的结构特点，将法兰的气道端口设计为渐变的锥形过渡结构，气流从缸盖排出进入法兰端口时，不会因为截面突变产生紊流，能够有效降低排气阻力，这对于追求高转排气效率的涡轮增压机型来说，能够在一定程度上减少排气背压，提升涡轮的响应速度。法兰的整体轮廓采用连续弯折的异形结构，完全顺着四个排气口的排布轨迹延伸，在保证每个气道周边密封面宽度足够的前提下，尽可能压缩了法兰的整体宽度，避免了多余材料的浪费，同时也降低了法兰自身的重量，符合汽车零部件轻量化的设计要求。

　　板材选型上采用适合冲压或激光切割的中碳钢板材，切割完成后需要对法兰的两侧密封面进行模具研磨或机加工处理，保证两侧端面的平面度公差控制在0.05mm以内，避免安装后因为端面不平出现排气漏气的问题，同时密封面的表面粗糙度需要达到Ra1.6以下，配合对应的排气密封垫片，能够在发动机长期高温、高振动的工况下保持稳定的密封性能，不会因为冷热交替出现密封垫烧蚀、漏气的故障。法兰上的螺栓过孔采用略大于螺栓直径的间隙设计，能够补偿排气歧管在高温下产生的热膨胀变形，避免因为热胀冷缩产生的应力拉扯螺栓，导致螺栓断裂或者法兰变形的问题。

　　从实际使用的场景来看，这款法兰既可以用于原厂排气歧管的维修替换，解决因为原厂法兰变形导致的排气漏气、异响问题，也可以用于改装定制排气歧管的制作，作为歧管与缸盖连接的基准定位件，焊接不锈钢排气歧管时，只需要将法兰固定在缸盖端面对位后，再依次焊接各缸的排气歧管前段，就能保证歧管的安装精度，避免出现安装错位、孔位不对的问题。气道的锥形过渡段长度经过反复校核，既保证了从椭圆到圆形的平滑过渡，也不会因为过渡段过长占用过多的排气侧空间，适配市面上多数对应机型的改装排气头段，不需要额外制作转接管件就能完成对接。

　　结构强度方面，法兰的厚度选取充分考虑了发动机排气侧的高温工况，在长期800-900摄氏度的排气温度下，不会出现明显的翘曲变形，每个气道周边的密封面宽度都保持在8mm以上，足够的密封面宽度能够保证垫片的压紧力均匀分布，不会出现局部压力不足导致的漏气。法兰边角位置都做了R2的圆角处理，避免安装过程中尖锐边角划伤操作人员，也不会因为应力集中导致法兰在长期振动下出现开裂的问题。对于从事萨博车型维修、性能改装的结构设计人员来说，这款法兰的三维数模可以直接用于激光切割编程、机加工工装设计，不需要重新测绘缸盖端面尺寸，能够大幅缩短配件开发的周期，数模中的气道过渡曲面、孔位坐标、轮廓尺寸都完全匹配实际机型的安装尺寸，能够直接用于生产加工，避免了自行测绘产生的尺寸误差导致的安装失败问题。
