丰田V8发动机UZ系列油底壳密封法兰

　　在大排量V型发动机的润滑系统布局中，油底壳与缸体下平面的连接密封是保障机油存储压力、杜绝渗漏故障的核心环节，这款适配丰田UZ系列V8动力单元的油底壳法兰，正是承担这一连接密封功能的关键结构件。从实际装车场景来看，该法兰主要应用于1UZ-FE机型的油底壳装配工位，同时可通过螺栓孔位的适配调整，兼容同系列3UZ机型的安装需求，覆盖了多款搭载该系列动力的豪华车型、改装越野车型的发动机维保与改装场景。

　　从功能特性上看，该法兰采用薄型板式结构，整体轮廓完全匹配油底壳上沿与缸体下平面的接合边界，沿法兰周向均匀分布的螺栓过孔，严格对应缸体与油底壳的预装螺柱位置，装配时可通过均匀打紧各点位螺栓，让法兰两侧的密封面完全贴合上下接合面，填充两个金属部件之间的微观加工间隙，阻断机油在曲轴箱负压、机油泵泵送压力作用下的渗漏路径，同时还能缓冲发动机运行过程中缸体与油底壳之间的微小振动位移，避免刚性连接带来的密封面磨损、螺栓松动问题。

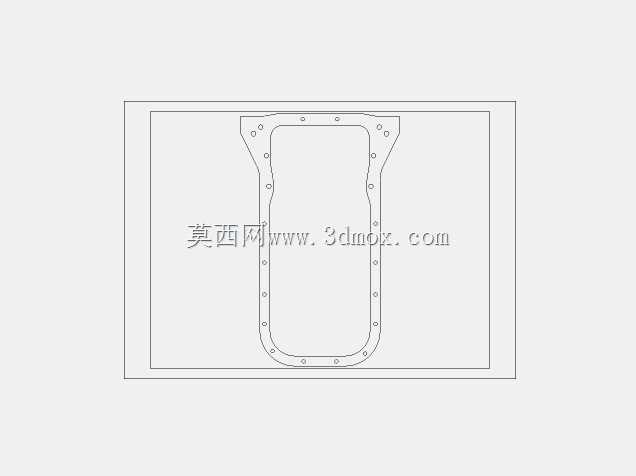

　　设计过程中，首先需要完成接合边界的逆向测绘，通过对原厂缸体下平面、油底壳上沿的点云扫描，提取完整的轮廓曲线，重点确认各转角位置的圆弧半径、直边段的倾斜角度，避免法兰轮廓超出安装边界导致装配干涉。螺栓孔的位置度是设计的核心管控项，每个孔位的中心坐标需要与原厂安装孔完全对齐，孔直径预留0.2mm的装配间隙，既方便安装时的对位调整，又不会因间隙过大导致密封面压合不均。法兰本体的厚度设定需要兼顾密封压缩量与结构强度，过薄会导致螺栓打紧后法兰翘曲，密封压力分布不均出现局部渗漏，过厚则会占用油底壳与缸体之间的安装间隙，导致油底壳无法完全贴合到位。

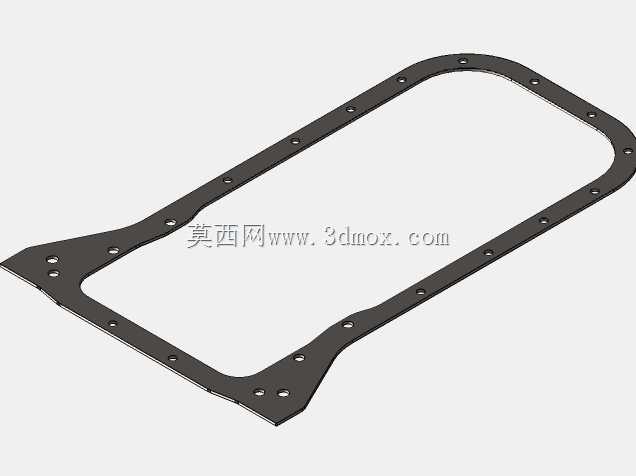

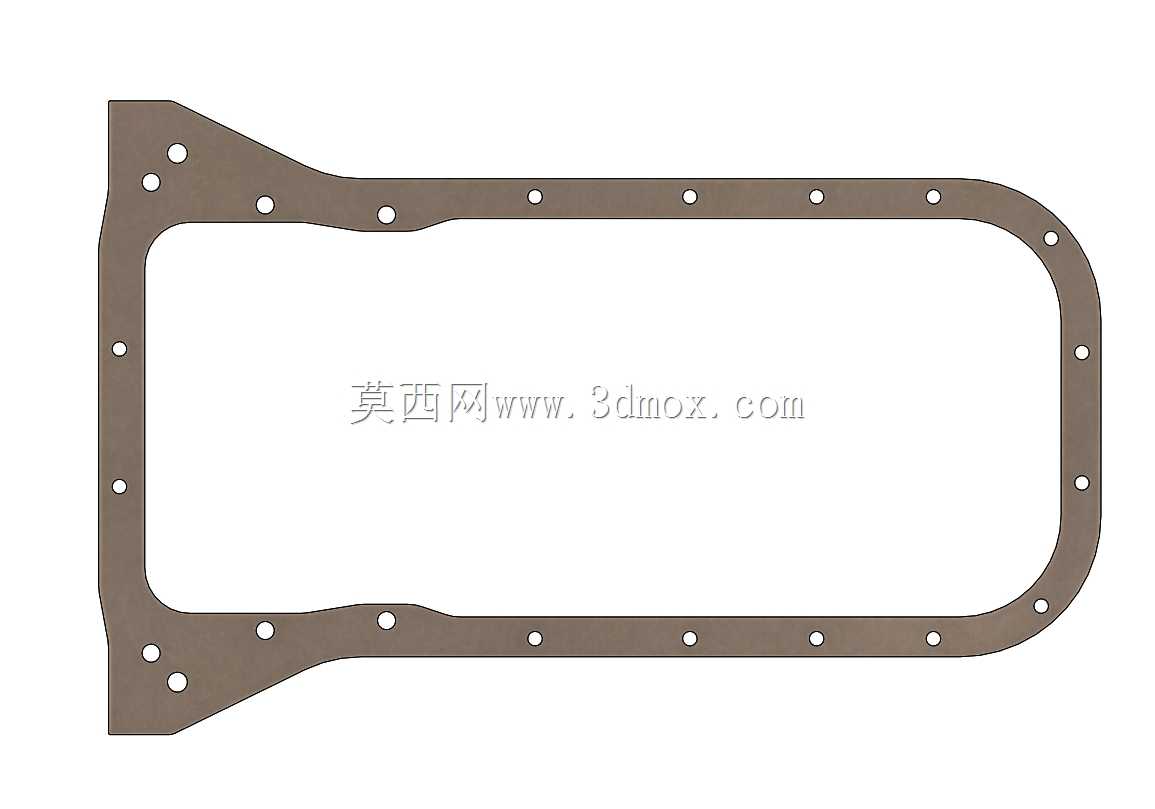

　　从安装边界来看，该法兰整体为不规则的长环形结构，长边两侧带有向外延伸的安装耳，每个安装耳上都设置有对应的螺栓过孔，两端的圆弧段完全匹配油底壳的端部轮廓，安装时无需对油底壳或缸体进行额外加工，直接对位放置后按对角线顺序逐步打紧螺栓即可完成装配。在发动机实际运行过程中，该法兰长期接触高温机油，同时承受曲轴箱内的温度交变、振动冲击，因此结构设计上在每个螺栓孔位置都做了局部的加厚补强，避免螺栓打紧时孔位出现压溃变形，法兰的平面度公差控制在0.1mm以内，确保装配后整个密封面的压力均匀分布，不会出现局部压力不足导致的渗漏问题。对于发动机改装、维保场景的结构设计人员来说，该法兰的建模逻辑可以直接参考用于同类型大排量发动机密封连接件的开发，尤其是不规则轮廓法兰的孔位排布、平面度管控、密封压缩量设定的思路，能够有效缩短同类零件的开发周期，减少装配验证阶段的故障发生率。
