1UZ机型1.75英寸四缸排气连接法兰结构

　　在小排量直列四缸自然吸气机型的排气系统改装与原厂替换作业中，排气歧管与前段管路的对接法兰是决定密封可靠性、排气背压表现的核心连接件，本次涉及的1.75英寸规格法兰，正是适配1UZ系列机型排气端对接需求的专用结构件。从实际装车场景来看，这类法兰主要承担两个核心作用：一是通过平面压紧密封结构，阻隔高温高压排气的泄漏，避免排气溢出引发的机舱温度异常、氧传感器检测数据失真问题；二是作为刚性连接基准，为排气歧管与前段金属管路提供精准的定位对接，抵消发动机运行过程中产生的小幅振动位移，防止连接部位出现应力集中开裂。

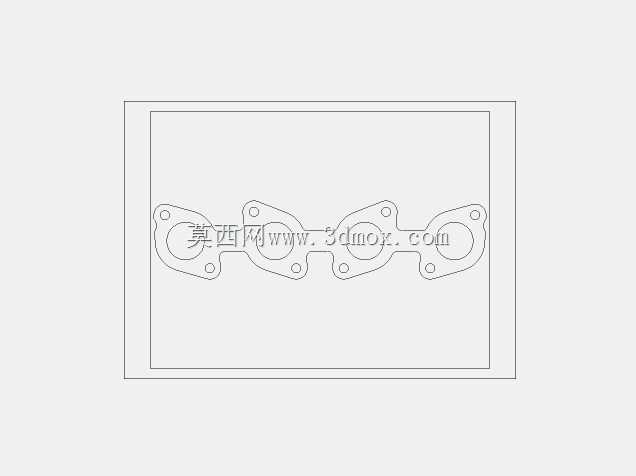

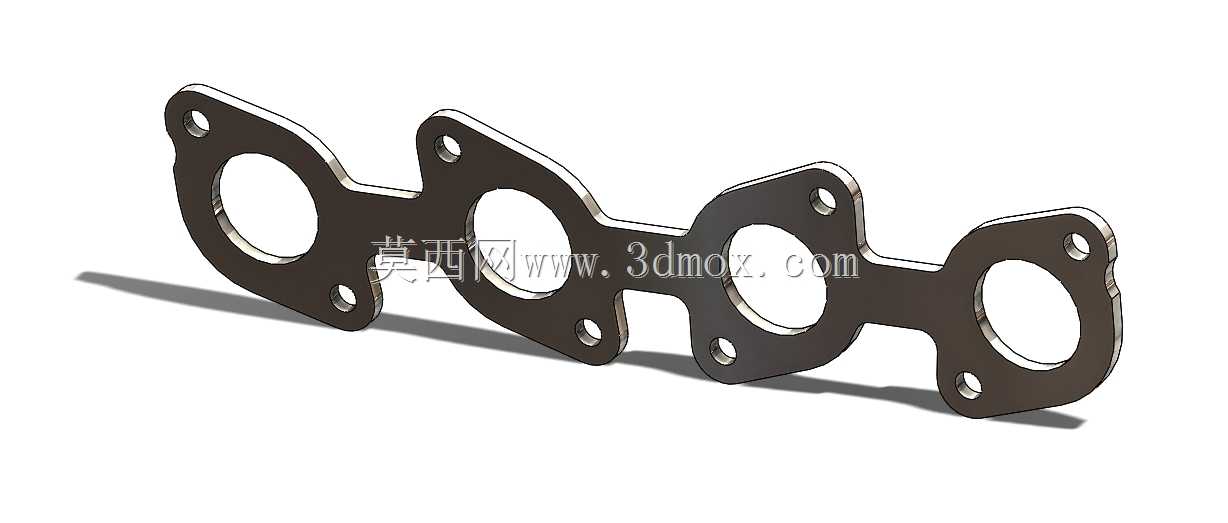

　　从设计思路层面拆解，这款法兰采用一体化四孔连排布局，完全匹配直列四缸机型排气歧管的出口排布规律，四个独立的气道接口沿法兰长度方向等距分布，每个接口的通径严格对应1.75英寸的管路外径，确保排气气流从歧管流出后可以无突变地进入前段管路，减少通径变化带来的涡流损耗，这对于追求低扭输出表现的自吸机型来说尤为关键。法兰本体的密封面采用全平面加工设计，没有额外的密封槽结构，依靠耐高温石棉密封垫或者金属复合垫片的压紧变形实现密封，这种设计的优势在于加工难度低、后期维护更换垫片时操作便捷，适合维修场景下的快速拆装作业。

　　安装边界方面，法兰上的螺栓孔位置完全对应1UZ机型排气歧管出口的原厂安装点位，孔位公差控制在±0.1mm范围内，安装时无需额外扩孔或者调整位置，直接对位即可完成预装。法兰的整体厚度经过针对性校核，既不会因为厚度过薄导致螺栓压紧后出现平面翘曲，引发密封面压合不匀漏气，也不会因为厚度过大增加不必要的重量、挤占机舱内的有限布置空间。法兰的外形轮廓做了圆弧过渡处理，没有尖锐的直角结构，一方面可以减少安装过程中对周边管线、隔热层的剐蹭，另一方面也能降低应力集中系数，在长期承受高温交变载荷、发动机振动冲击的工况下，减少法兰本体出现裂纹的概率。

　　在实际选型匹配过程中，需要重点关注法兰的气道通径与对接管路的匹配度，1.75英寸的通径规格适配排量在2.0L-2.5L区间的直列四缸机型排气流量需求，如果盲目更换大通径法兰，反而会导致低转速区间排气流速过低，影响发动机低扭输出表现。此外法兰的材质选型通常采用耐高温铸铁或者不锈钢材质，能够承受排气端最高近千度的持续高温，不会出现高温氧化变形的问题。从结构建模的角度来看，这类法兰的建模重点在于孔位的位置度精度、密封面的平面度控制，建模时需要先确定四个气道的中心距基准，再依次排布螺栓安装孔，最后完成外轮廓的倒圆角处理，确保生成的三维模型可以直接导出工程图用于机加工生产，加工完成后的法兰只需要去除边缘毛刺、打磨密封面即可直接装车使用，不需要二次修配。在排气系统的整体布置中，这款法兰作为歧管端的对接基准，其平面度直接决定了整个排气前段的安装角度，如果法兰平面度超差，会导致前段管路安装后出现位置偏移，与底盘、车身部件产生运动干涉，因此设计阶段就对密封面的平面度提出了明确要求，加工时需要采用铣削一次成型工艺，避免多次装夹带来的平面度误差。
