KTMRC8摩托后整流罩结构设计

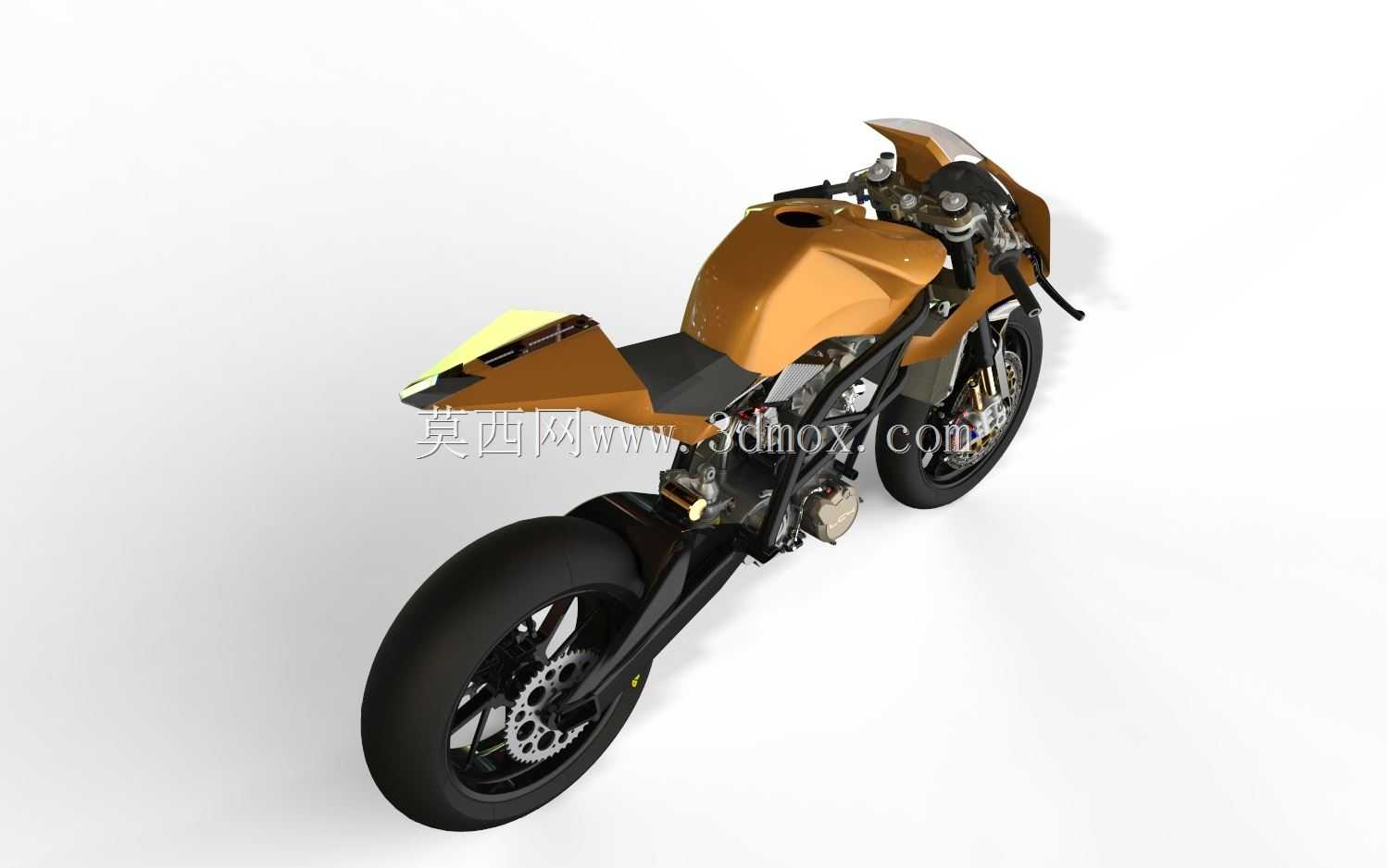

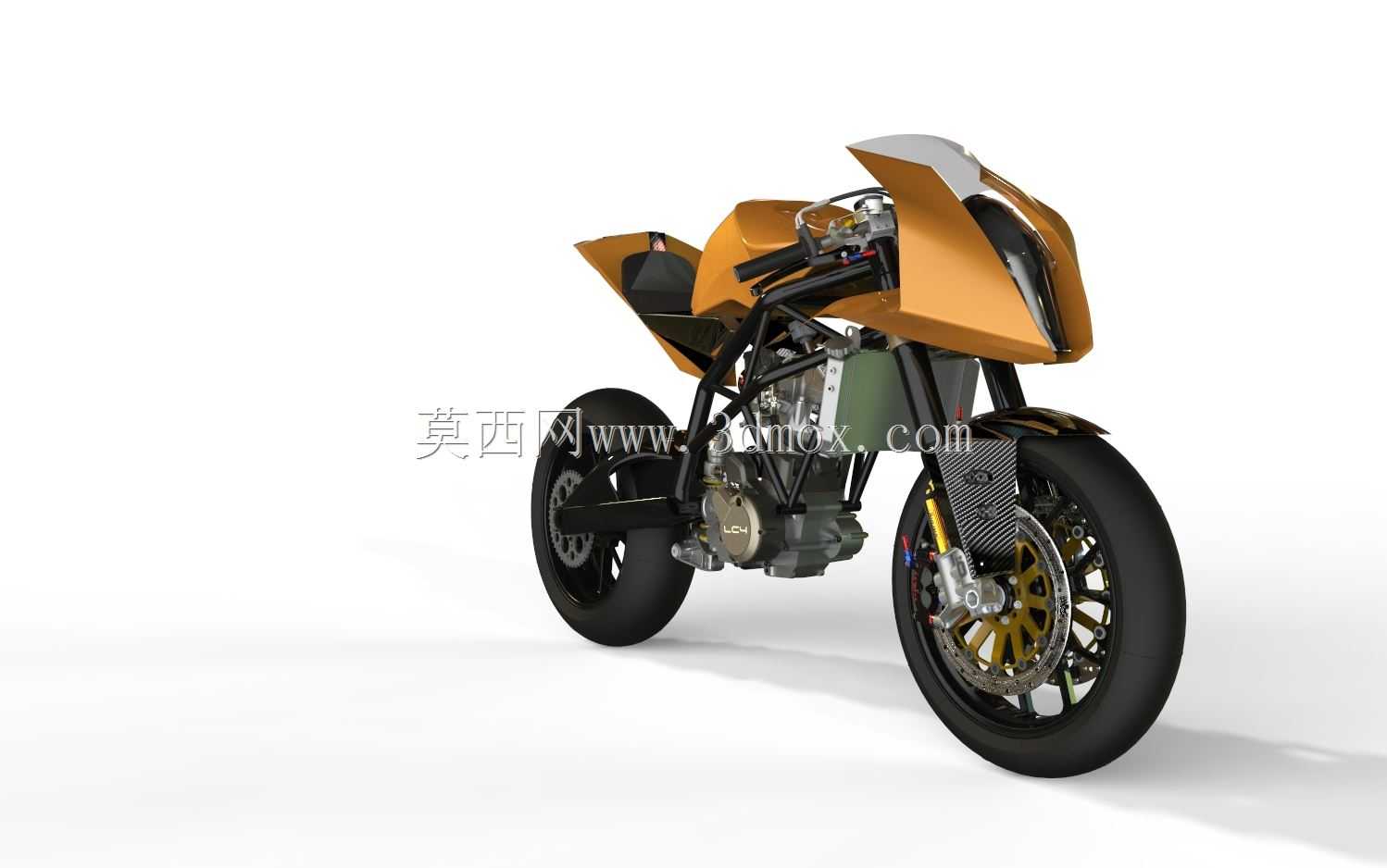

　　摩托赛道竞速场景下，后整流罩是直接影响车辆空气动力学表现与尾部外观完整性的核心覆盖部件，这款针对KTM RC8开发的后整流罩，在设计阶段优先匹配赛道骑行的气流梳理需求，同时兼顾尾部造型的运动化表达。从实际使用场景来看，该部件安装于摩托尾部车架上方，覆盖后座下方的车架、线束与尾部电控组件，一方面在高速行驶时梳理尾部乱流，降低车尾涡流带来的行驶阻力，减少高速状态下的气流抬升力，提升后轮抓地稳定性；另一方面可以阻挡骑行过程中卷起的砂石、泥水飞溅到尾部构件与骑行者后背，同时整合尾部的造型线条，让整车侧面轮廓保持流畅的楔形运动姿态。

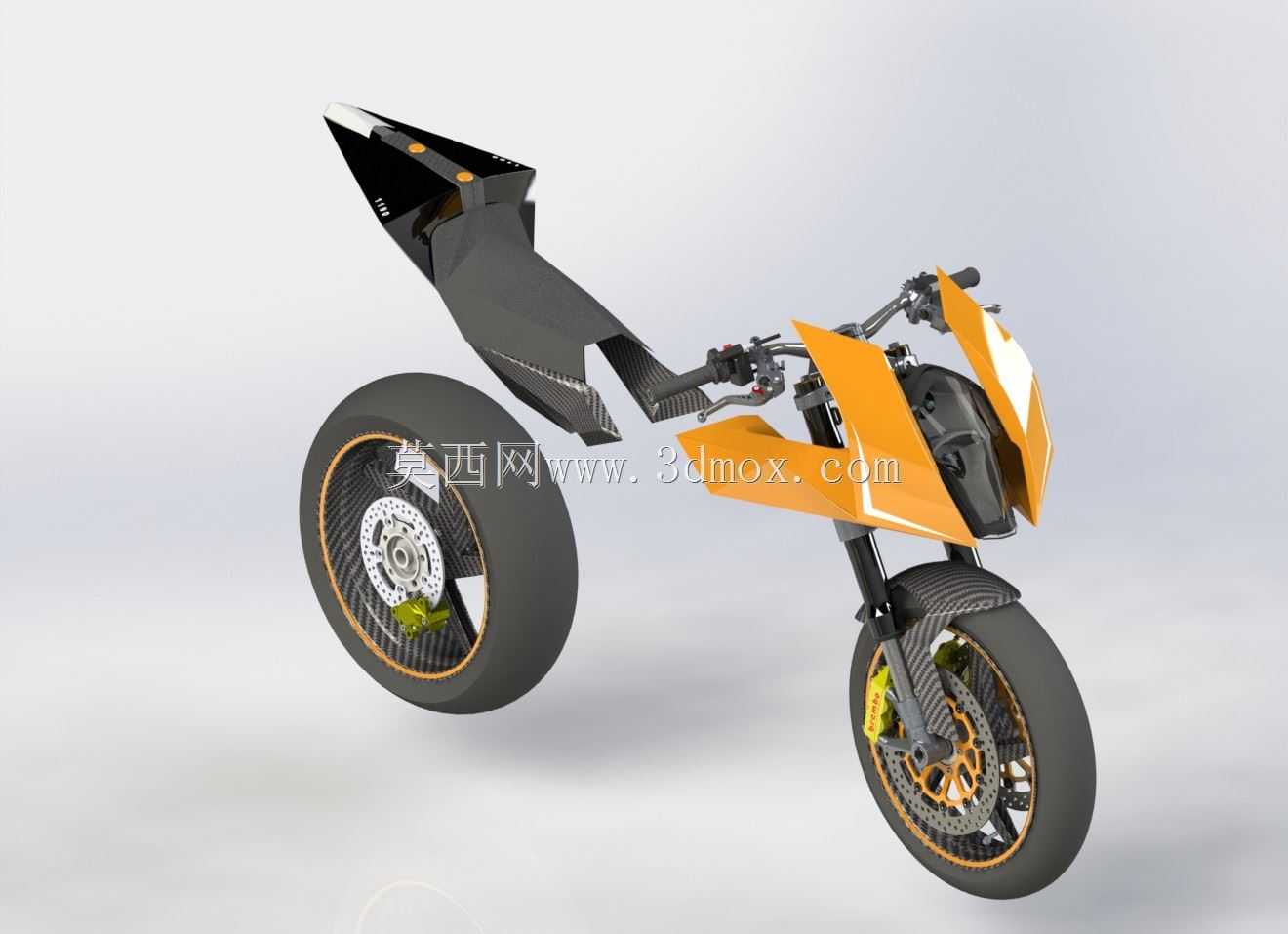

　　设计过程中首先参考了实车的尾部安装点布局，虽然建模阶段参考公开外观素材完成型面构建，未直接扫描实车获取精准安装尺寸，但型面的走向完全遵循运动摩托整流罩的气动设计逻辑：前端收窄衔接油箱尾部与座垫前端，两侧型面顺着车架侧面向后延伸，末端做切角收边处理，避免尾部形成钝体结构诱发大范围涡流。表面的分模线位置避开了正面迎风区域，减少气流在型面转折处的分离，局部的凸起结构对应尾部转向灯或标识件的安装位，同时在型面内侧预留了足够的安装卡扣与螺柱固定空间，保证安装后与周边覆盖件的缝隙均匀，不会出现高速行驶时的部件抖动异响。

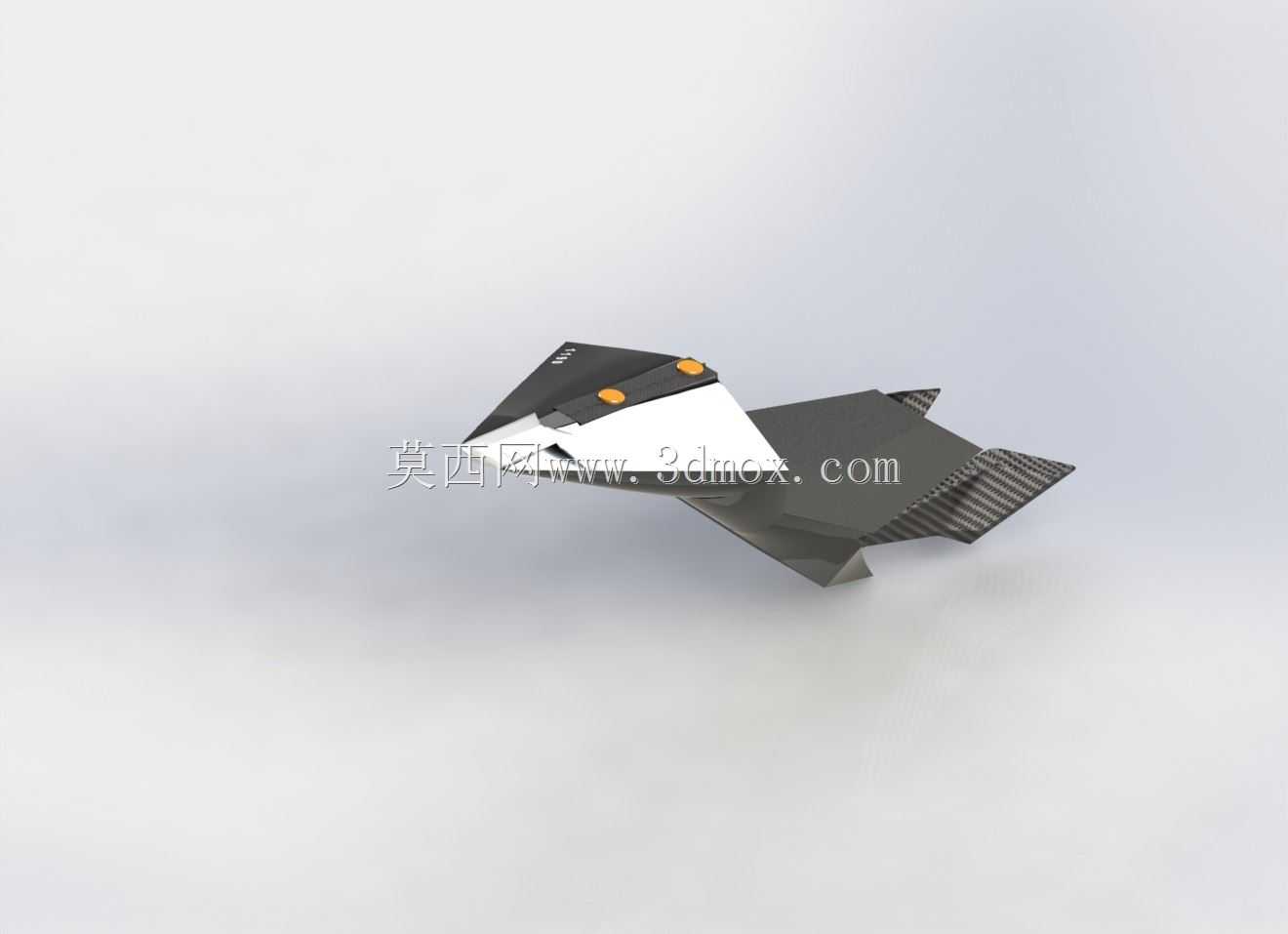

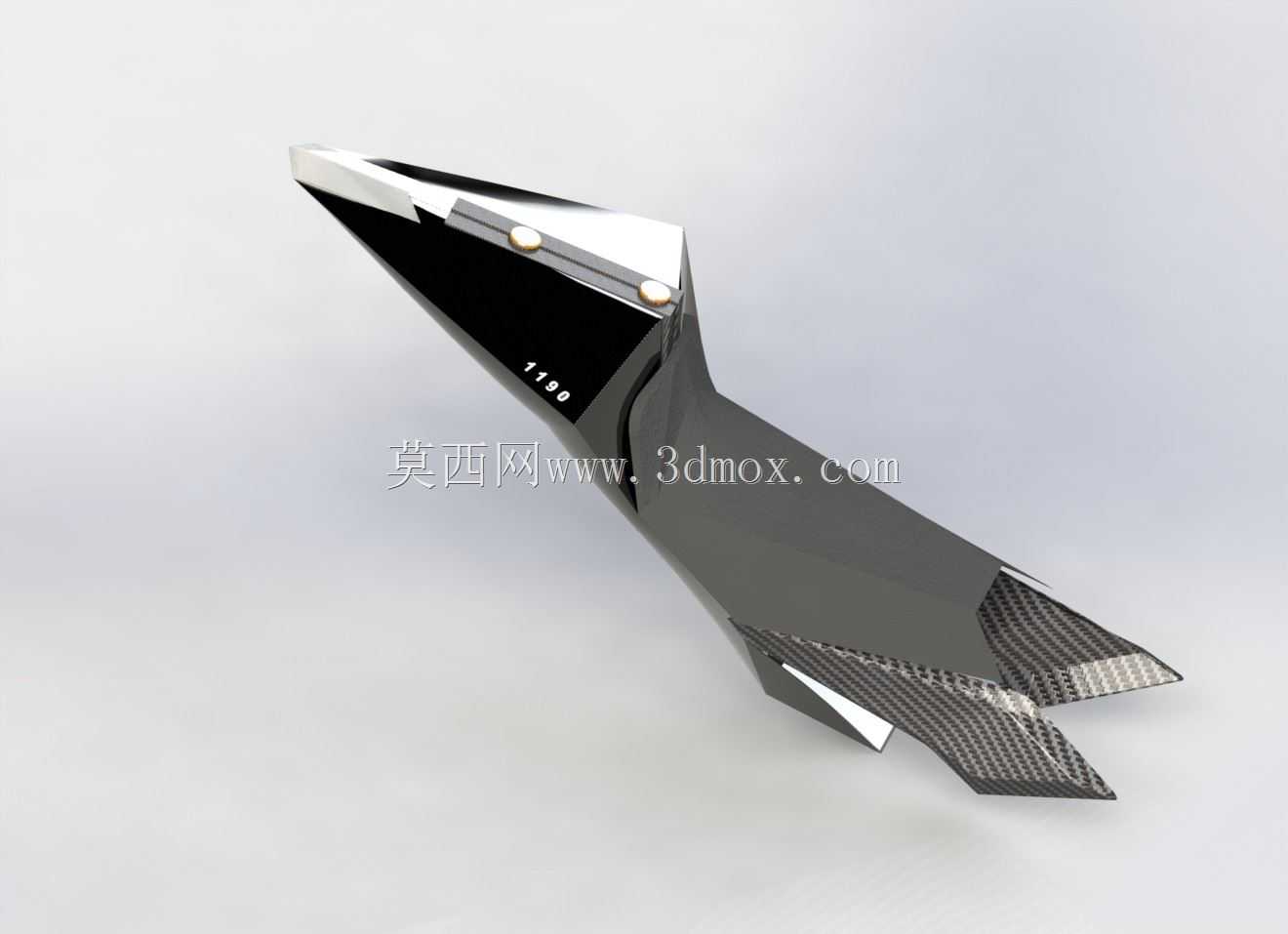

　　从材料适配角度，该整流罩的型面曲率适配碳纤维铺层成型工艺，大面区域保持连续的曲面过渡，没有过小的圆角或尖锐凸起，避免碳纤维铺层时出现纤维架桥、厚度不均的问题，局部的碳纤维纹理区域对应实际生产中的铺层方向设计，既可以保证部件的结构强度，也能通过纹理走向强化视觉上的运动感。安装边界方面，该部件的前端固定点对应座垫下方的车架安装位，两侧固定点衔接后尾架的侧装支架，下端边缘与后摇臂上方的内挡泥板保持安全间隙，在悬架全行程压缩、后轮跳动过程中不会与轮胎、后摇臂发生运动干涉，同时预留了尾部牌照架、尾灯组件的安装空间，不需要额外切割修改即可完成周边附件的装配。

　　在日常街道骑行场景下，这款整流罩的型面设计也能降低骑行时的风阻反馈，减少骑行者上半身受到的乱流冲击，相比原厂整流罩的造型，该设计的尾部线条更加锐利，侧面向下延伸的幅度更大，能更好地引导气流从车身两侧快速流过，避免气流在尾部形成拖拽效应。结构设计上，整流罩的壁厚按照复合材料覆盖件的常规要求设置，边缘位置做加厚处理提升抗冲击能力，在发生低速倾倒时，加厚的边缘可以首先接触地面，吸收部分冲击能量，减少对内部车架与尾部构件的损伤，同时型面的弧度设计让部件具备一定的弹性形变能力，轻微受力后可以恢复原有形状，降低小事故后的部件更换成本。

　　从建模实现的角度，整个型面采用G2连续的曲面构建，保证表面光影过渡流畅，没有明显的折痕或凹凸，渲染后的质感符合碳纤维部件的视觉特征，各个安装位的凸台结构都做了拔模角度处理，适配后续的模具开发需求，不管是采用注塑工艺生产ABS材质的民用版本，还是采用热压罐工艺生产碳纤维赛道版本，都可以直接基于该数模进行工艺调整，不需要重新构建基础型面。在实际装配验证环节，需要重点核对前端与座垫的衔接缝隙、两侧与后尾架的贴合度，以及末端与尾灯组件的匹配间隙，保证安装后各个相邻部件的断差均匀，符合量产覆盖件的装配精度要求，同时在固定点位置预留减震胶垫的安装空间，避免发动机振动传递到整流罩引发共振异响。
