差速轮组是车辆传动系统中承担扭矩分配与转速差调节的核心部件,在乘用车辆、轨道车辆等需要转向行驶的轮式装备中,是保障行驶平顺性、减少轮胎异常磨损的关键结构。日常车辆转弯时,内侧车轮与外侧车轮的行驶轨迹半径存在明显差值,若两侧车轮被刚性同轴连接,必然出现轮胎滑磨、传动系统附加载荷激增的问题,差速轮组的核心作用就是在传递主减速器输出扭矩的同时,允许两侧驱动轮以不同转速转动,匹配不同的行驶距离需求。

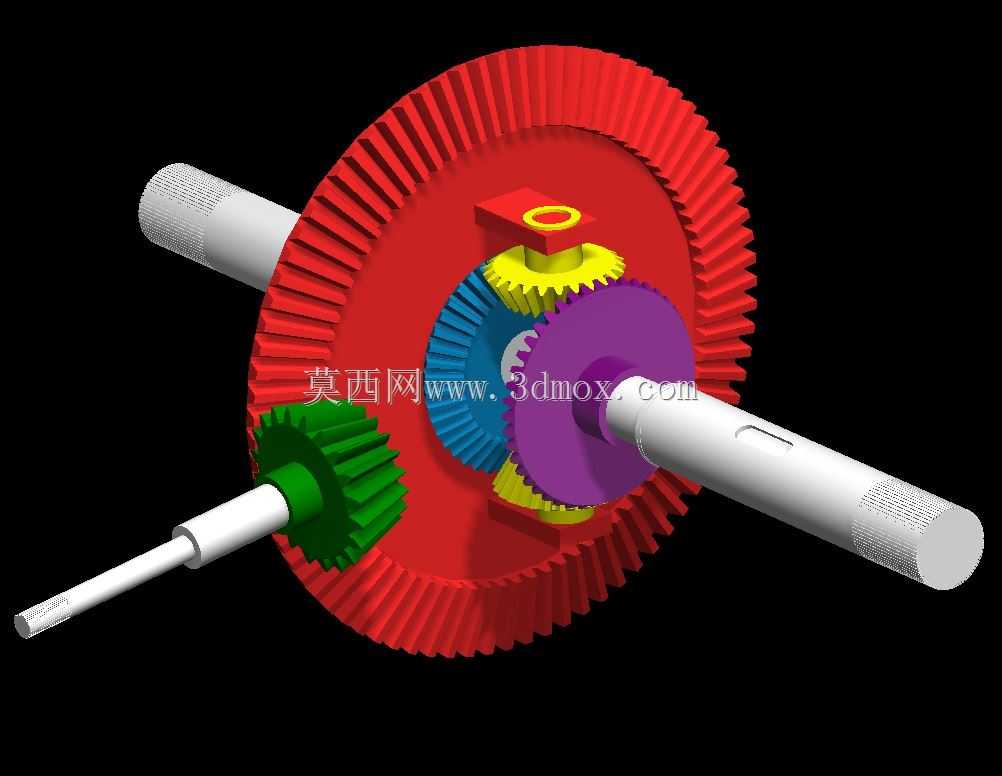

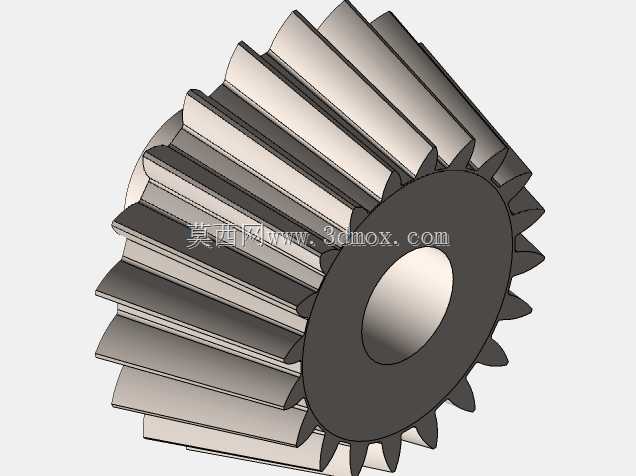

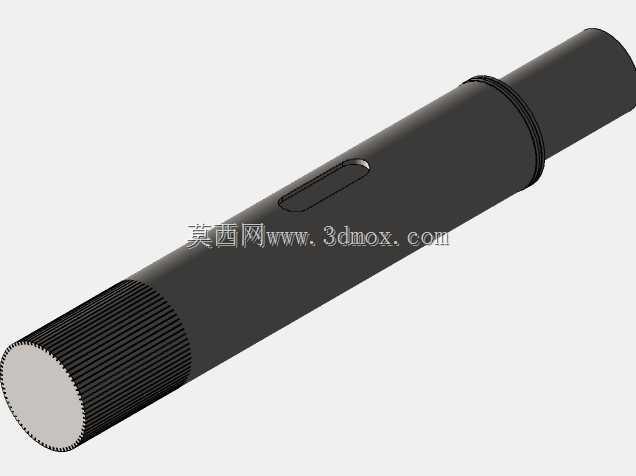

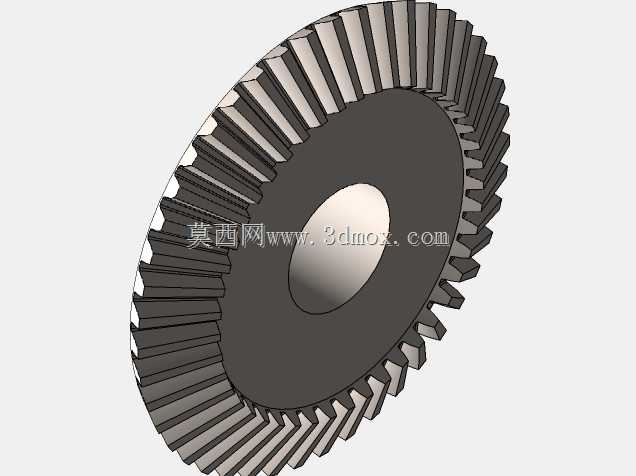

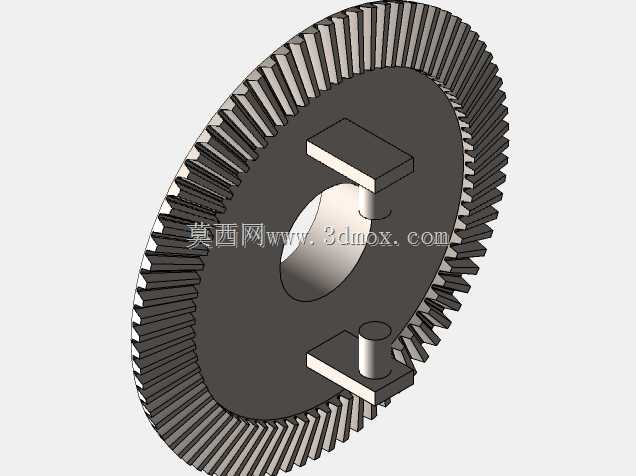

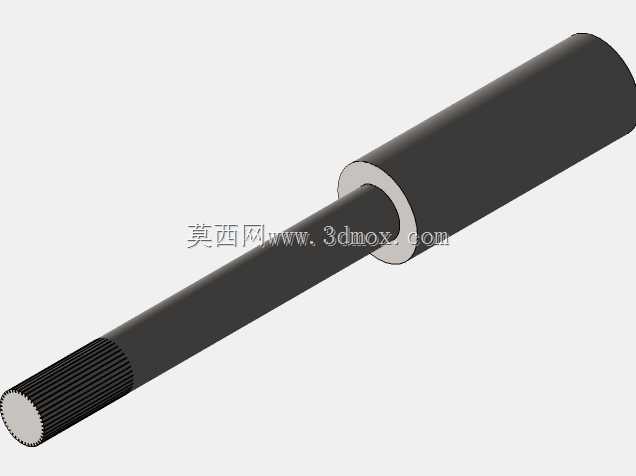

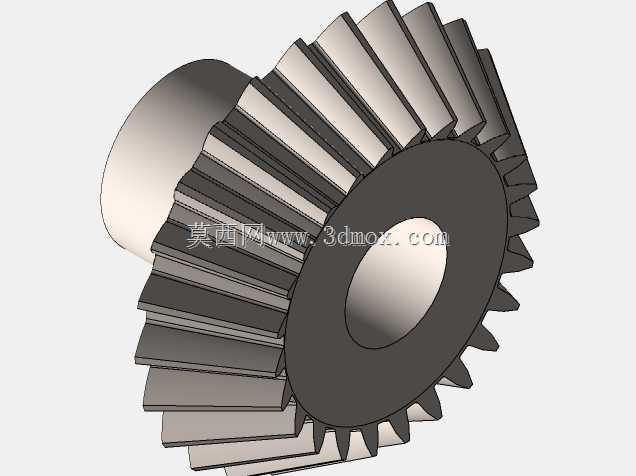

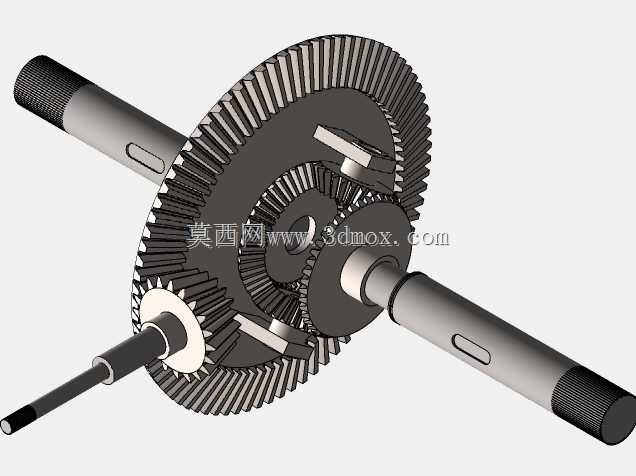

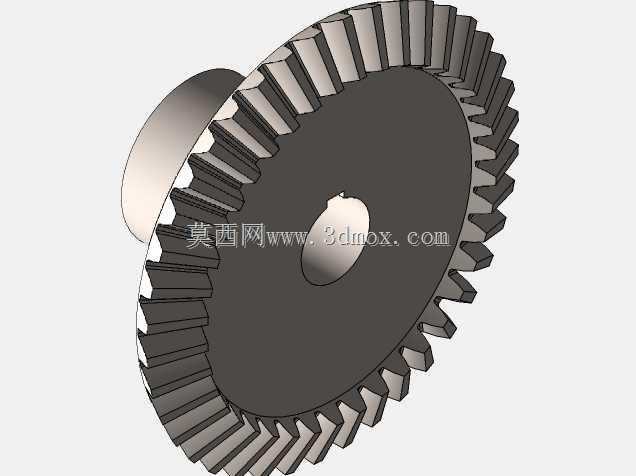

从结构设计逻辑来看,这套差速轮组采用对称式锥齿轮布局,核心包含主减速从动大齿圈、十字行星齿轮轴、四个对称布置的行星锥齿轮、两个与半轴连接的半轴锥齿轮,以及配套的差速器壳体结构。主减速大齿圈采用盘式锥齿结构,与动力输入端的主动锥齿轮啮合,将传动轴输入的纵向扭矩转换为横向扭矩传递给差速器壳体;十字行星轴固定在差速器壳体上,随壳体一同公转,行星齿轮空套在十字轴的轴颈上,既可以随壳体做公转运动,也可以绕十字轴轴线做自转运动;两个半轴锥齿轮分别与左右两侧半轴通过花键连接,半轴另一端直接连接驱动轮轮毂,行星齿轮同时与两个半轴锥齿轮保持常啮合状态。
在车辆直线行驶工况下,主减速齿圈带动差速器壳体、十字行星轴整体公转,此时两侧驱动轮受到的地面行驶阻力基本一致,行星齿轮两侧受到的半轴齿轮反作用力矩相等,行星齿轮不会产生自转,仅随壳体一同公转,相当于将差速器壳体与两个半轴齿轮刚性锁止,两侧半轴以相同转速转动,扭矩平均分配给左右驱动轮,保障直线行驶的动力传递稳定性。当车辆进入转弯工况时,内侧车轮行驶距离更短,受到的地面阻力更大,对应的半轴齿轮会对行星齿轮产生更大的反作用力矩,打破行星齿轮的受力平衡状态,此时行星齿轮在随壳体公转的同时,会绕十字轴轴颈产生自转,通过锥齿轮的啮合传动,让内侧半轴齿轮转速降低、外侧半轴齿轮转速升高,转速的差值恰好匹配两侧车轮转弯时的行驶距离差,既保证了动力持续传递到两侧车轮,又避免了轮胎与地面的滑动摩擦。
在安装边界设计上,主减速大齿圈的分度圆直径需要匹配主减速比的设计要求,齿圈通过螺栓组与差速器壳体法兰面刚性连接,连接螺栓的预紧力需要按照扭矩规范设置,避免大扭矩传递时出现连接松动;差速器壳体两端通过圆锥滚子轴承支撑在驱动桥的桥壳轴承座上,轴承的预紧间隙需要通过调整垫片进行校准,保障齿圈啮合间隙处于合理范围,减少传动冲击与噪声;十字行星轴的轴颈与差速器壳体的安装孔采用过渡配合,轴端通过定位销或锁片进行轴向固定,防止行星轴在工作中脱出;行星齿轮与十字轴轴颈之间预留合理的配合间隙,同时背部设计有球面止推垫片,半轴齿轮背部同样设置有平面止推垫片,垫片采用耐磨铜合金材质,既可以承受齿轮啮合产生的轴向推力,也能减少齿轮背部与壳体之间的摩擦磨损,垫片磨损后可单独更换,降低维护成本。
在实际工程应用中,这套差速轮组的参数匹配需要结合整车的整备质量、驱动桥额定载荷、轮胎滚动半径、发动机最大输出扭矩等参数综合计算,主减速比的选择需要平衡车辆的动力性与燃油经济性,锥齿轮的模数、齿数、压力角、螺旋角等参数需要经过接触强度与弯曲强度校核,确保在最大扭矩输入工况下不会出现轮齿折断、齿面点蚀等失效问题。齿轮加工过程中,锥齿轮的齿形需要经过配对研磨,保证啮合接触印痕处于齿面中部区域,减少传动过程中的冲击与噪声;差速器装配完成后,需要进行空载跑合测试,检查齿轮转动的平顺性,确认无卡滞、异响问题后,再注入指定标号的齿轮油进行润滑,齿轮油会通过差速器壳体上的油道进入行星齿轮、半轴齿轮的啮合面以及十字轴配合面,带走摩擦产生的热量与磨屑,提升部件的使用寿命。
除了常规的公路行驶场景,这类对称式锥齿轮差速轮组也广泛应用在工程车辆、轨道车辆的驱动桥结构中,针对非铺装路面行驶需求,部分车型会在这套基础轮系上增加差速锁结构,当单侧车轮陷入低附着路面出现打滑时,通过差速锁将差速器壳体与半轴齿轮刚性锁止,让差速器暂时失去差速作用,将全部扭矩传递给有附着力的一侧车轮,提升车辆的脱困能力。在日常维护中,需要定期检查驱动桥的齿轮油液位与油质,及时更换磨损超标的止推垫片,调整轴承预紧间隙与齿轮啮合间隙,避免因间隙过大导致轮系冲击、打齿等故障。
