高精度活塞式加药剂量泵结构设计

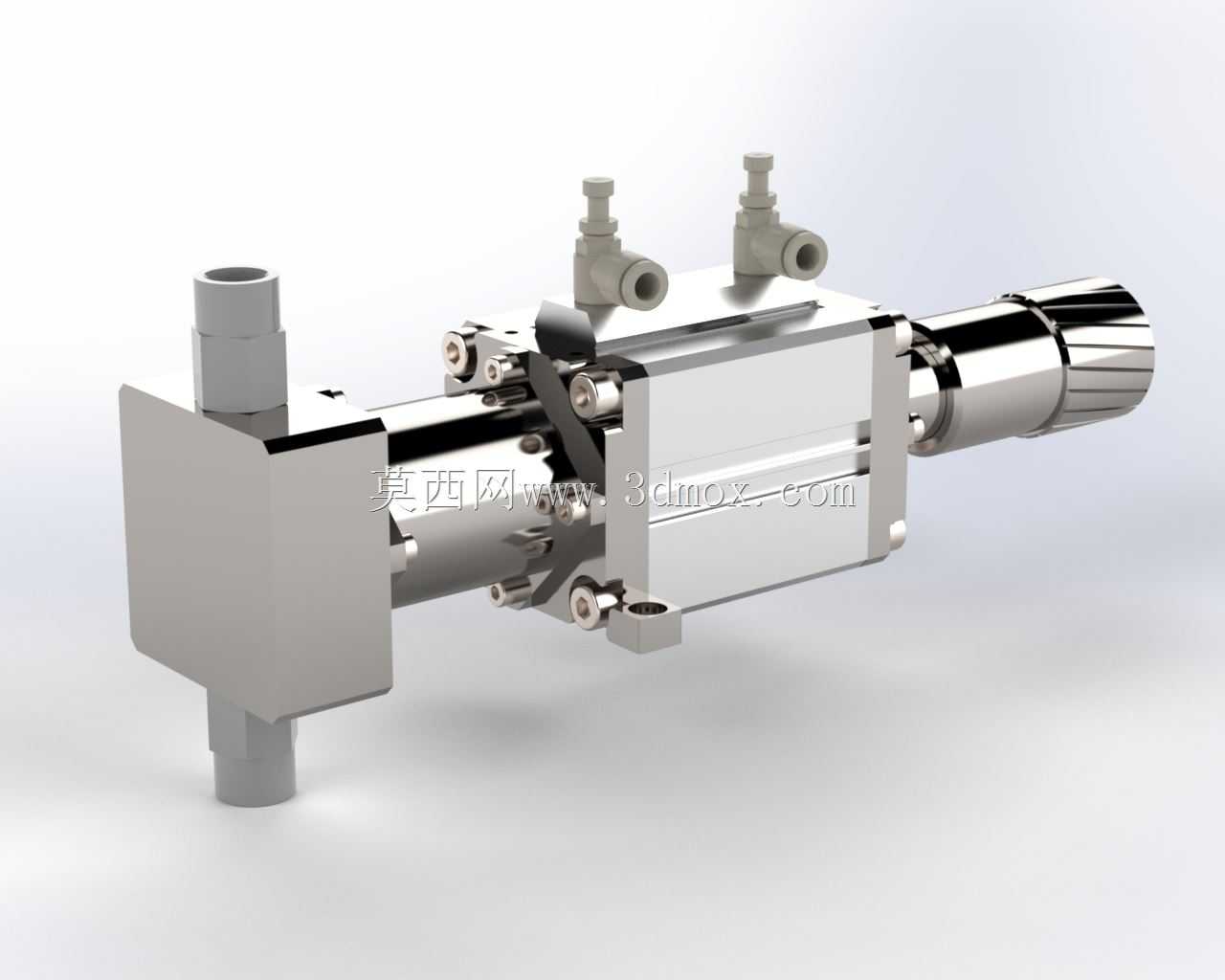

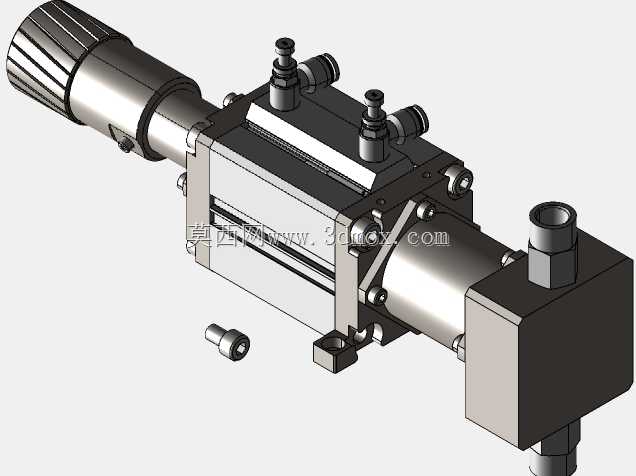

　　该活塞式剂量泵主要面向高精度流体灌装场景设计，可适配日化、医药、食品加工领域中小剂量液体的精准定量输送，常见于小型灌装机生产线、实验室试剂分装、水处理药剂投加等工位，能够在连续作业工况下稳定输出设定剂量的流体，避免传统自流灌装出现的剂量偏差、滴漏等问题。从结构设计逻辑来看，整体采用卧式布局，动力输入端设置在结构右侧，采用旋转输入转化为活塞往复运动的传动结构，将外接旋转动力转化为柱塞的直线往复动作，通过腔体容积的周期性变化完成流体的吸入与排出，进出液接口设置在结构左侧端面上，采用标准外螺纹接口形式，可直接对接常规流体管路，无需额外定制转接接头，降低现场安装的适配成本。在功能特性层面，该泵的计量精度主要依托活塞与腔体的精密配合实现，

　　活塞密封段采用多道密封结构设计，可在0.1-10ml的单次剂量区间内保持稳定的计量误差控制，适配低粘度到中等粘度的无颗粒流体输送，避免输送过程中出现回流、泄压问题。泵体主体采用方正的块式结构设计，安装基准面设置在泵体底部，为平整的加工平面，可直接通过螺栓固定在设备安装板上，安装时需保证输入轴与动力输出端的同轴度，避免偏载导致的密封件异常磨损。进出液接口的中心距、安装孔位尺寸均按照常规小型灌装设备的通用安装边界设计，可直接替换同规格的现有计量泵，无需对原有设备安装位进行二次加工。传动段采用全封闭结构设计，可避免车间环境中的粉尘、水汽进入传动配合面，延长设备维护周期，日常维护仅需定期检查活塞密封件的磨损情况，更换操作无需完全拆解泵体，

　　可直接从端盖位置抽出活塞组件完成维护。在结构细节处理上，进出液流道采用平滑过渡设计，无直角死角，可减少流体残留，方便输送完成后的管路清洗，适配需要频繁更换输送介质的生产场景，避免不同介质交叉污染。动力输入端的轴伸采用标准键连接结构，可适配伺服电机、步进电机等多种常规旋转动力源，也可通过偏心轮机构连接凸轮传动系统，适配不同节拍的生产线作业需求。泵体两侧的紧固螺栓采用对称布局，保证腔体密封面的压力均匀分布，避免长期高压作业下出现密封面渗漏问题，整体结构没有冗余的外凸部件，外部轮廓规整，在设备内部安装时不会与周边管线、结构件产生干涉，适合在空间紧凑的小型自动化设备内部集成使用。
