带传动发电式斯特林动力装置结构设计

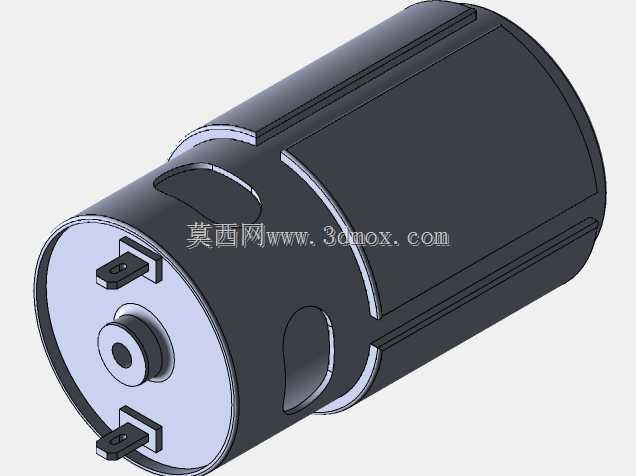

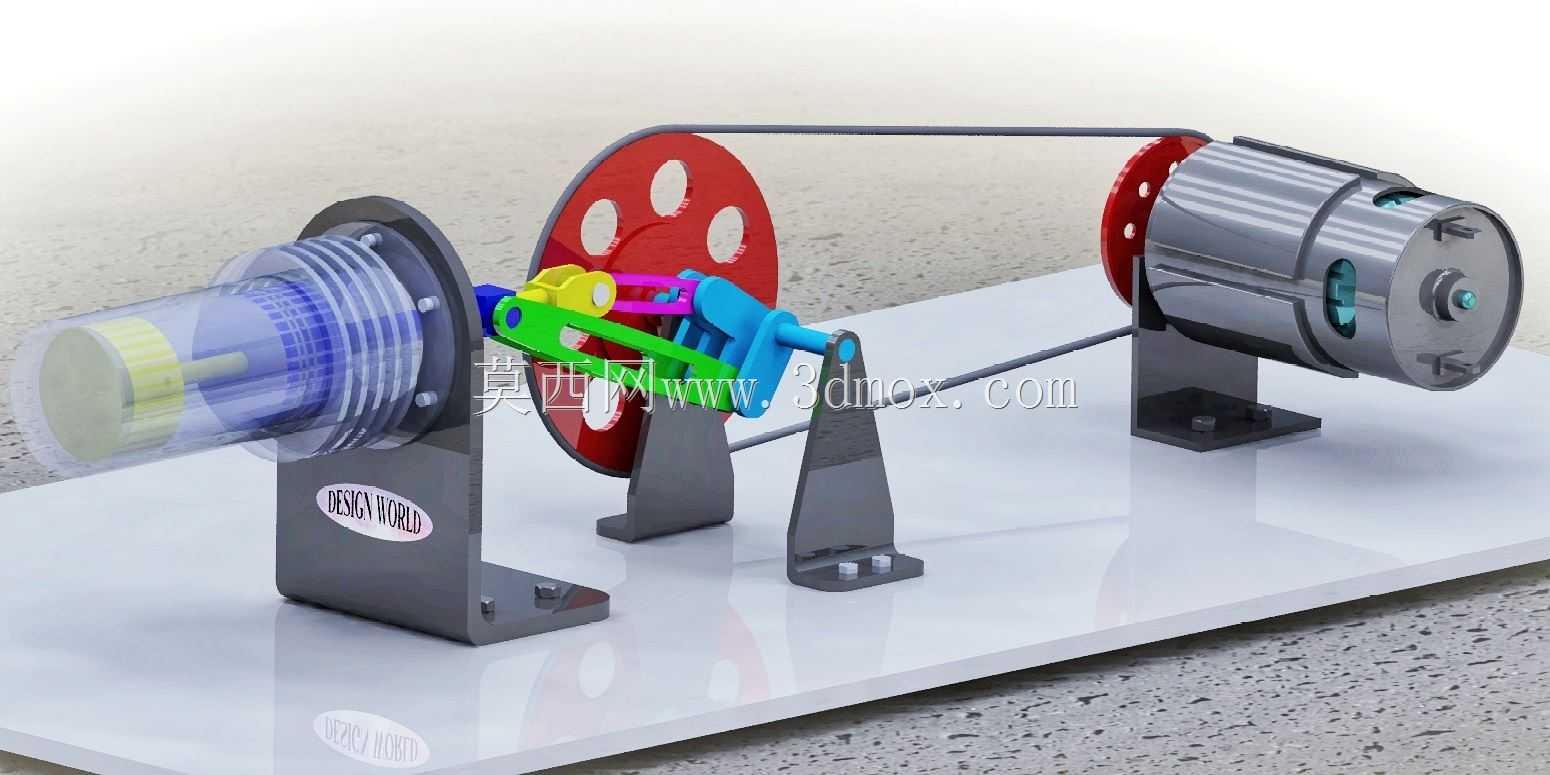

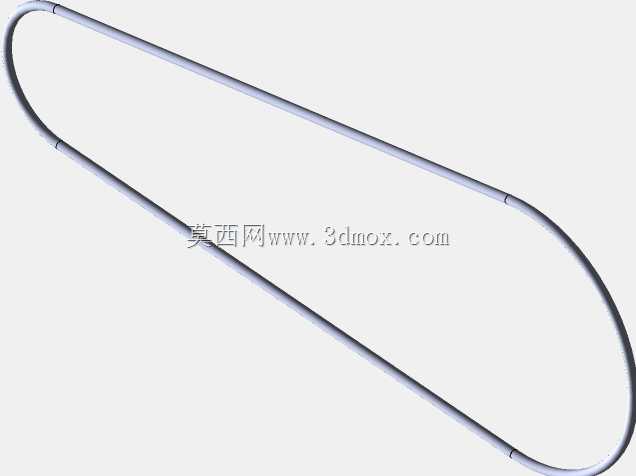

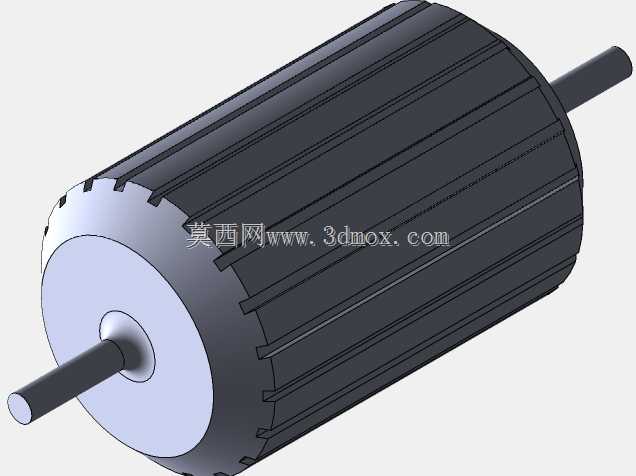

　　这套外燃式闭式循环动力装置，可适配小型分布式余热回收场景、教学实验演示台架、偏远区域低功率离网供电单元等多种应用场景，区别于传统内燃机依赖燃油爆燃做功的逻辑，它依靠封闭腔体内工质的受热膨胀、遇冷压缩形成压差驱动活塞往复，只要存在稳定的温度差即可持续输出动力，对热源的适配性极强，工业余热、生物质燃烧热、太阳能聚焦热都可作为驱动热源，在低品位热能利用领域有独特的应用价值。整套装置的动力输出端通过平带传动结构连接发电组件，可将活塞往复运动转化为曲轴旋转运动后，经带轮变速传递给发电机实现电能输出，带传动的设置一方面可以匹配动力端与发电端的转速差，另一方面也能缓冲动力输出的脉动冲击，避免刚性连接带来的零件过载损坏，提升整套装置运行的平顺性。

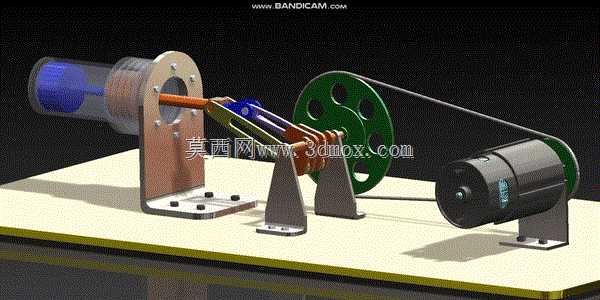

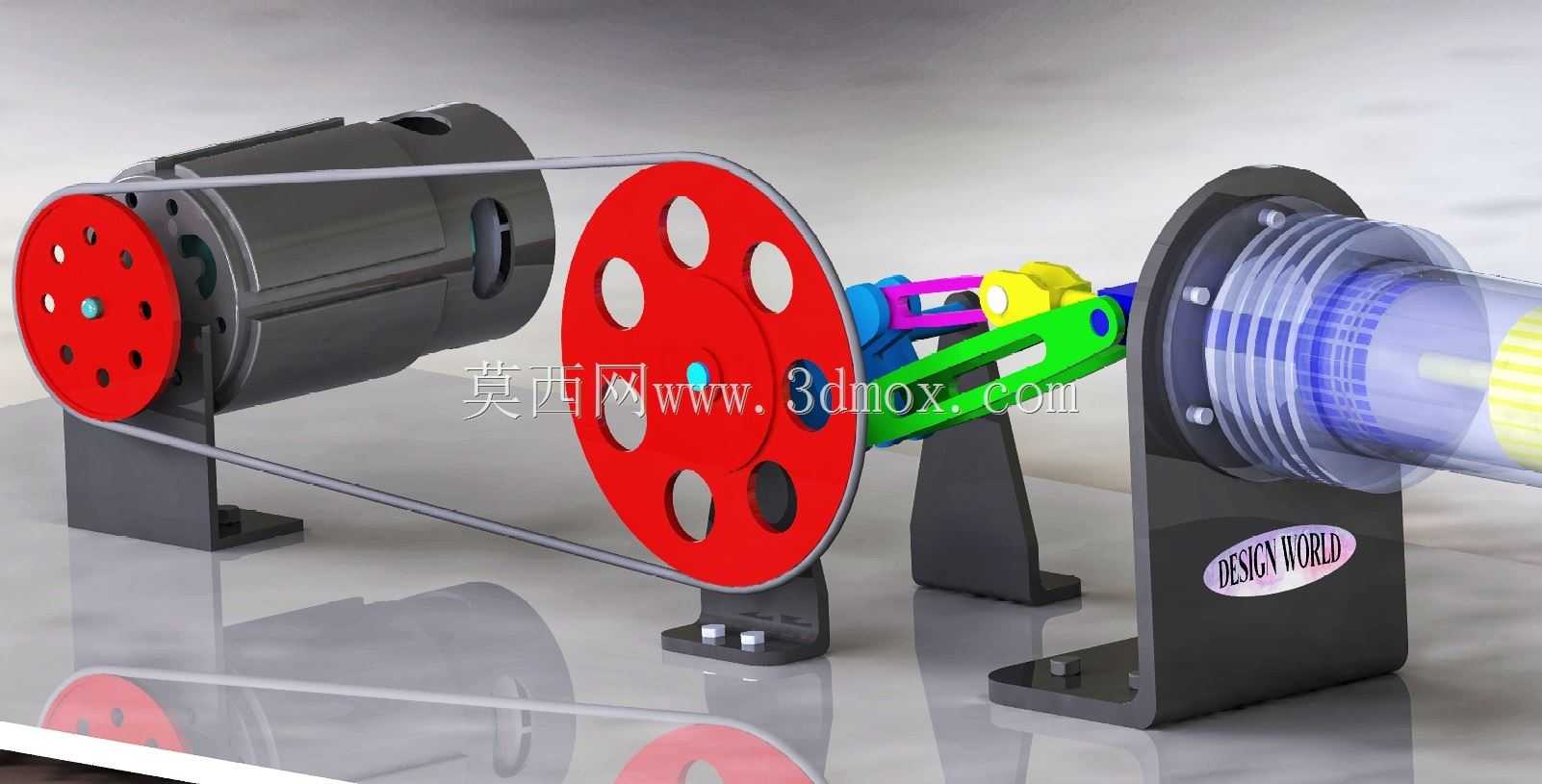

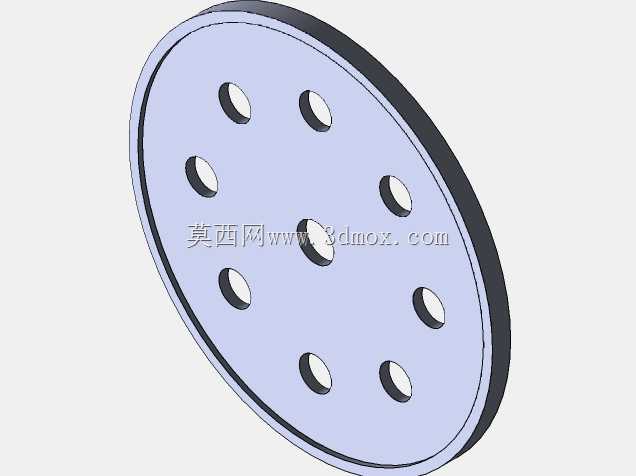

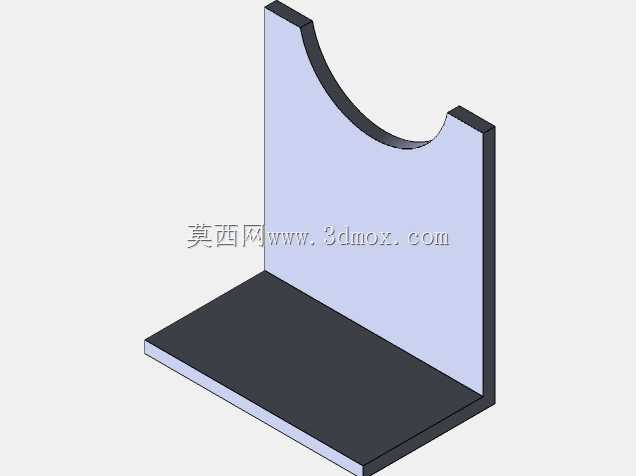

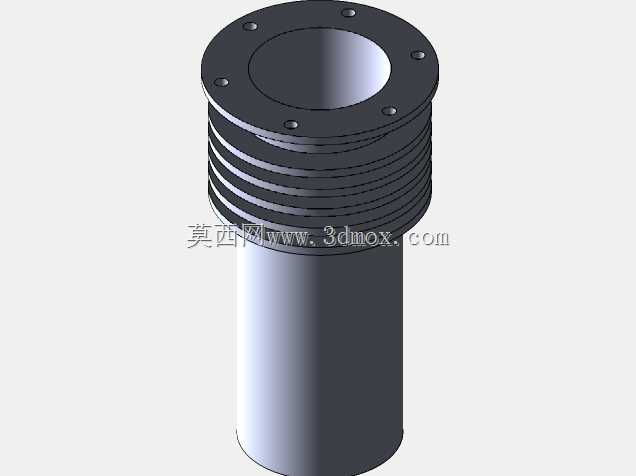

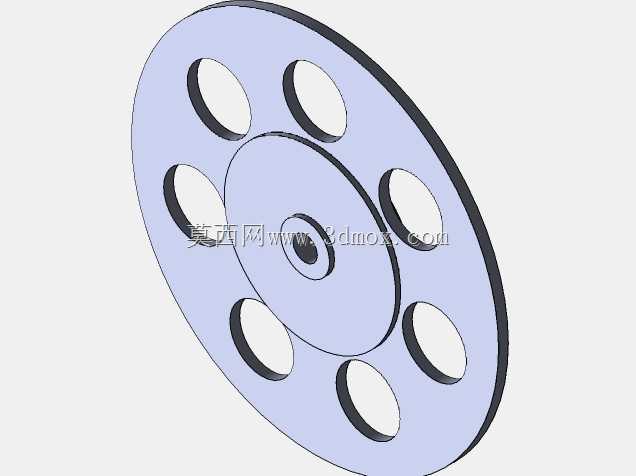

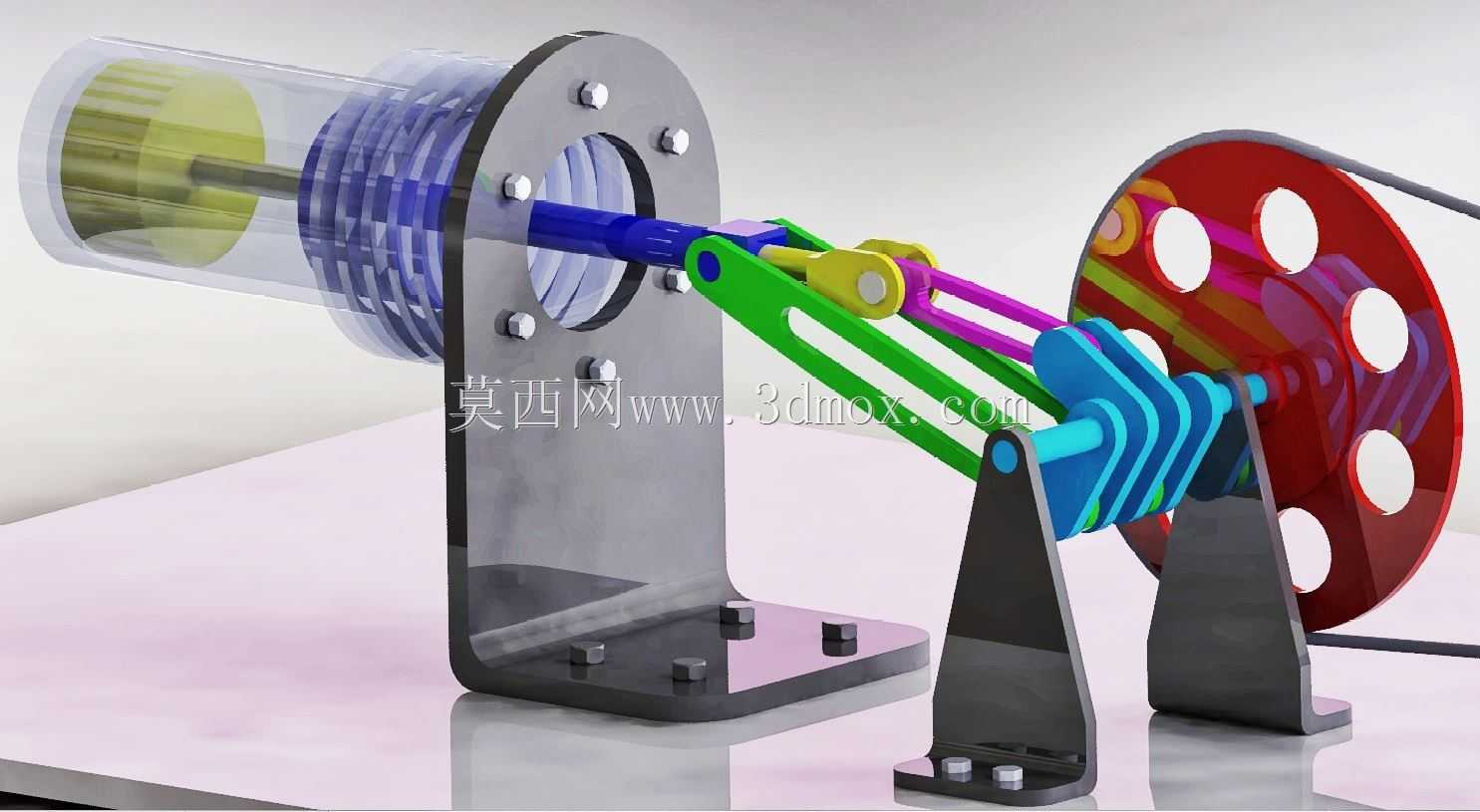

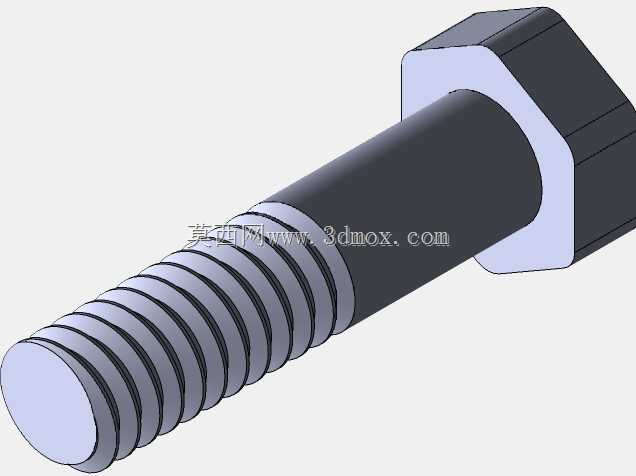

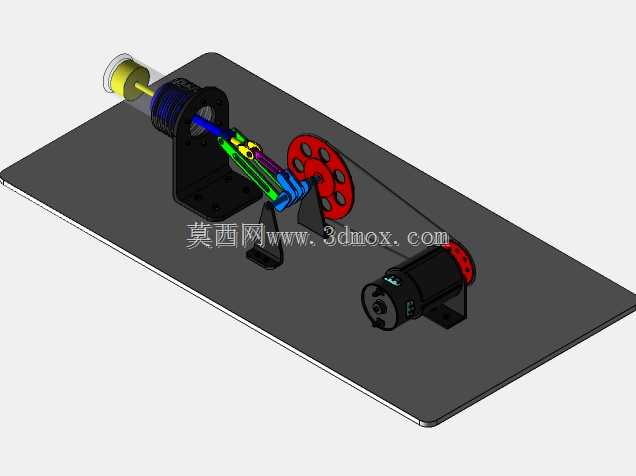

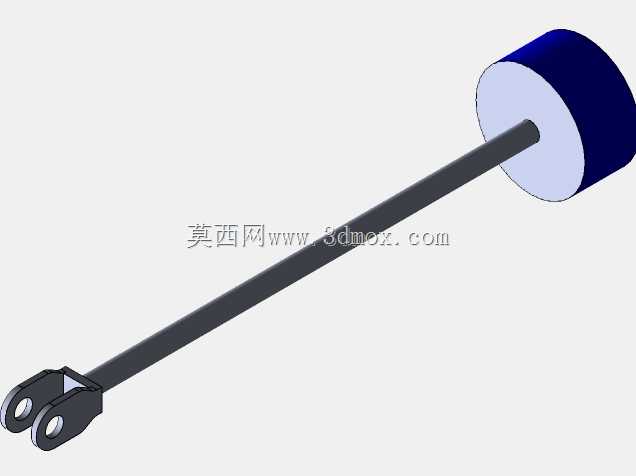

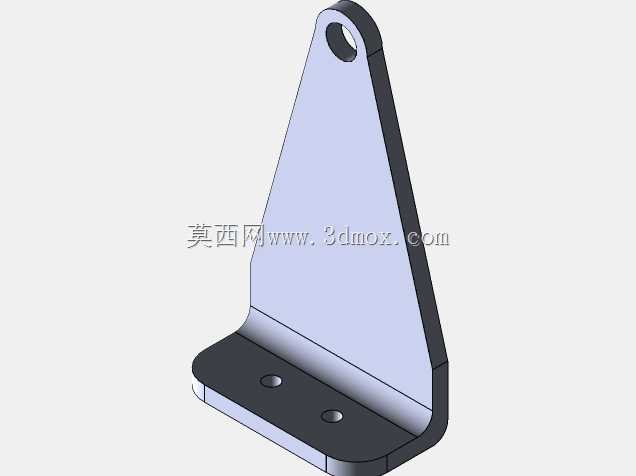

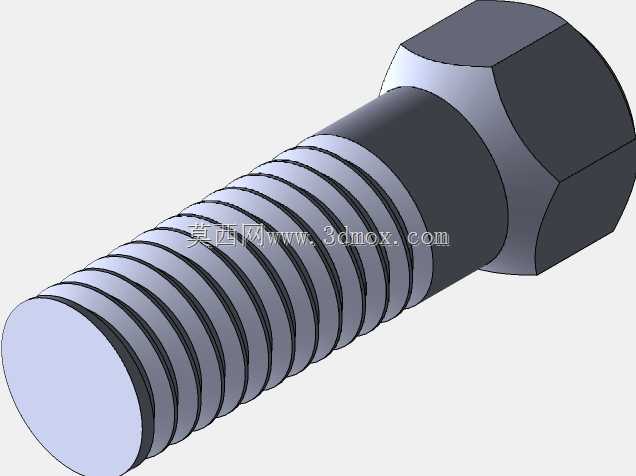

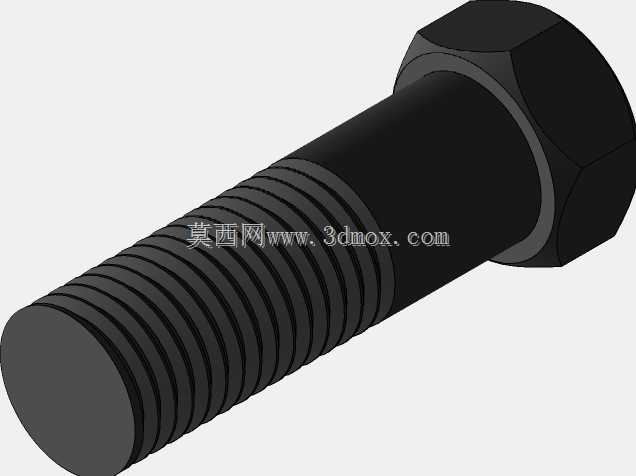

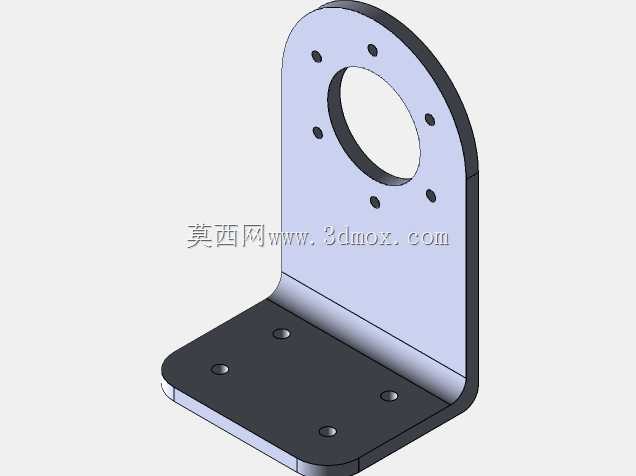

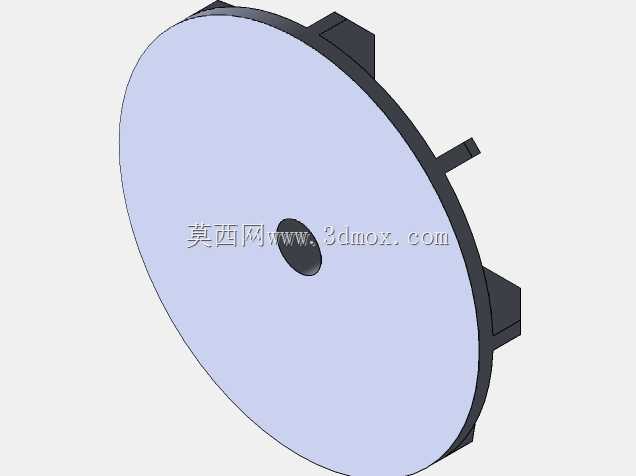

　　从结构设计逻辑来看，整套装置采用分立支撑的布局思路，动力缸组件、曲轴飞轮组件、发电组件分别通过独立的立式支架固定在同一安装底板上，各支架底部都设计了带安装孔的法兰底座，可通过螺栓与底板实现刚性连接，这种分立布局既方便各部件的单独拆装调试，也能根据实际使用需求调整各组件的相对位置，适配不同的安装空间约束。动力缸部分采用透明可视化缸体设计，可直观观察到内部置换活塞的运动状态，在教学演示场景下能清晰展示斯特林循环的工作过程，加热端与冷却端的结构做了明确的分区，加热端直接对接热源，冷却端通过外露的散热结构实现工质降温，两端的温差直接决定装置的输出功率。曲轴飞轮组件中，大直径带轮同时承担飞轮的作用，依靠自身转动惯量储存能量，

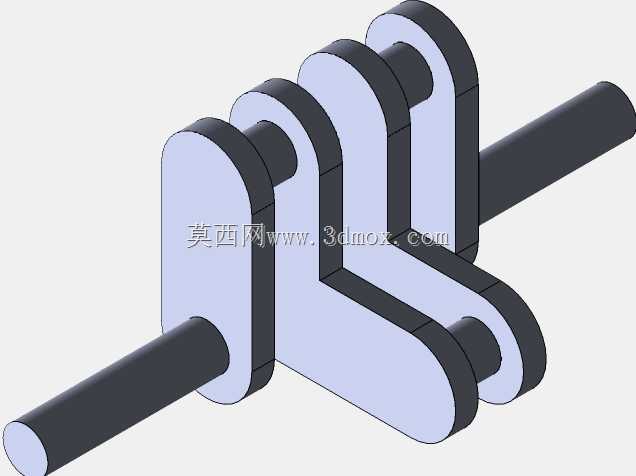

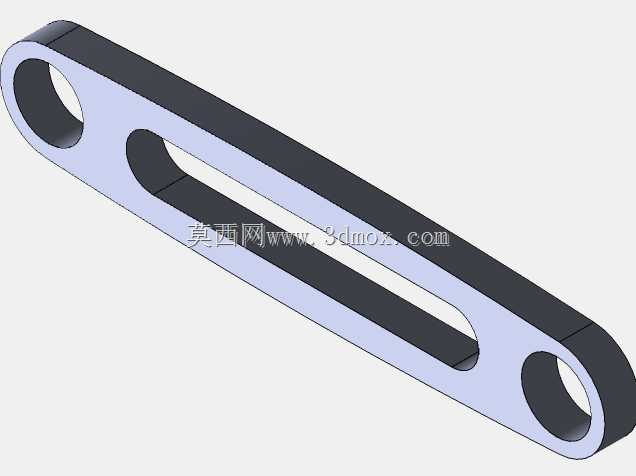

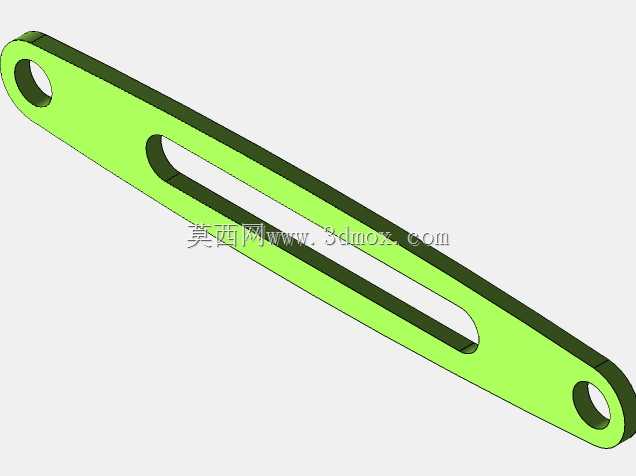

　　平滑活塞往复运动带来的转速波动，保证曲轴转动的连续性，避免装置在上下止点位置出现卡滞。整套装置的安装边界以底部平板为基准，所有立式支架的高度都经过匹配计算，保证动力缸输出轴、曲轴中心、发电机输入轴的中心高处于同一平面，避免带传动出现偏磨导致的传动效率下降，各支架的安装孔位都做了沉头处理，螺栓锁紧后不会突出底板表面，保证底板放置的平稳性。设计过程中对各运动副的配合间隙做了针对性优化，活塞与缸体的配合间隙既保证运动顺畅无卡滞，又能减少工质泄漏提升循环效率，曲轴连杆机构的铰接点都预留了润滑空间，长期运行时可通过加注润滑脂降低磨损。装置的动力输出特性偏向低转速大扭矩，可通过调整带轮的传动比匹配不同转速要求的发电机，在小型余热回收场景下，

　　可直接对接工业设备的散热端，将原本废弃的低品位热能转化为电能供给小型传感器、照明设备使用；在教学场景下，可作为热机原理的演示教具，让学习者直观理解外燃机的工作逻辑，相比内燃机模型它的工作过程无爆燃、噪音低，操作安全性更高。整套结构没有复杂的电控组件，纯机械结构的可靠性极强，维护成本极低，只要保证热源与冷端的温差、各运动副的润滑即可长期稳定运行，在对可靠性要求高、维护条件有限的场景下有独特的适配性。
