库卡KR16小型机器人旋转作业工作站

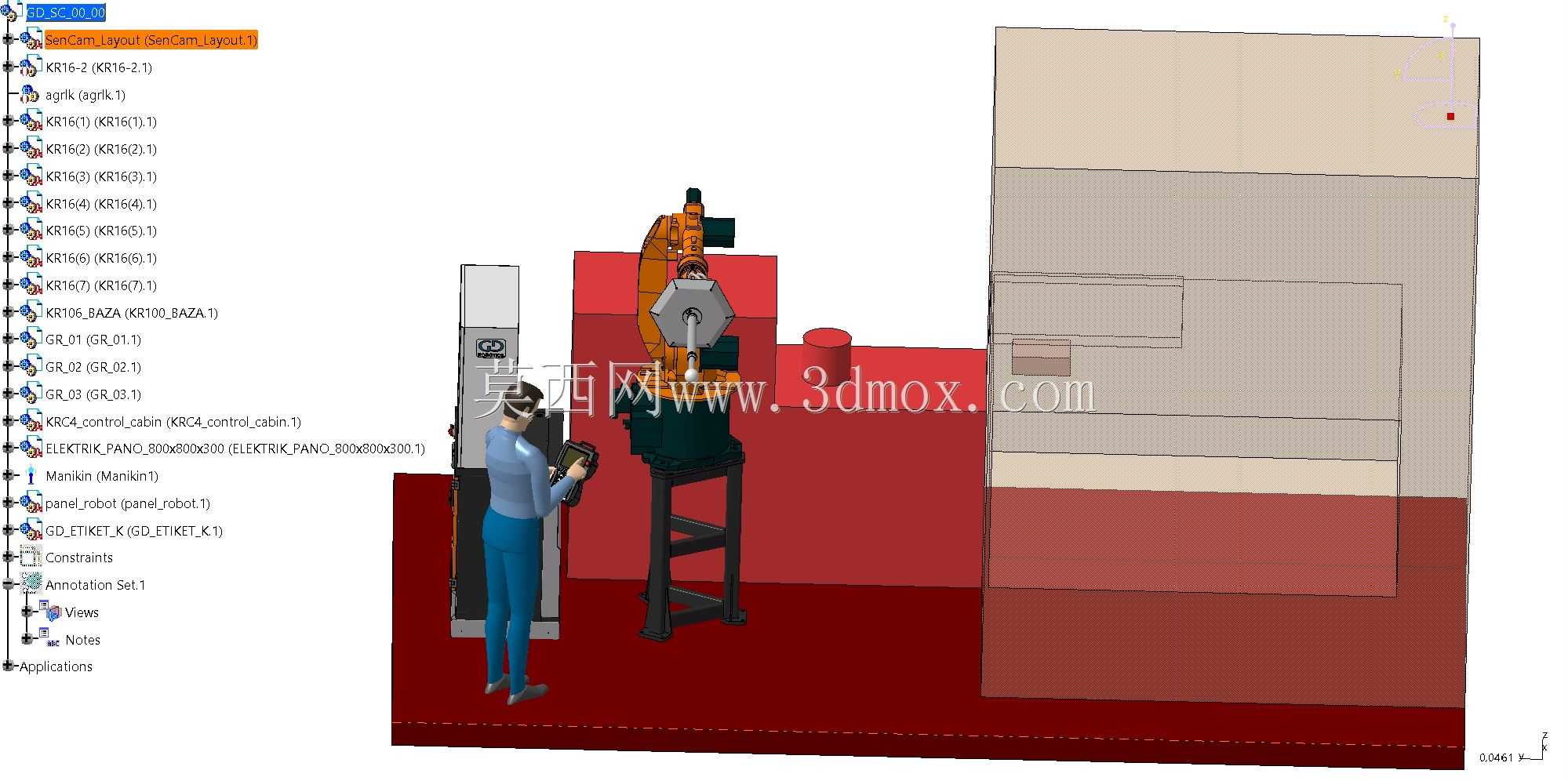

　　这套旋转作业工作站的核心执行单元采用库卡KR16六轴工业机器人，在产线布局中主要承担需要工件周向回转的加工、装配、检测类工序，常见于汽车零部件的焊缝周向打磨、小型液压阀块的多面孔位去毛刺、管类零件的旋转涂胶与装配场景，适配多品种小批量的柔性生产需求，可通过快换夹具适配不同规格的回转类工件，无需对工作站主体结构做大规模改动即可完成产线换型。从结构布局来看，工作站采用半封闭安全防护设计，后侧与侧部设置实体防护挡板，将机器人作业范围与人员操作区做物理隔离，避免作业过程中工件飞溅、机器人误动作带来的安全风险，人员操作侧预留示教器操作位，操作人员可在防护区外完成程序调试、工件上下料确认、作业状态监控等操作，符合工业机器人工作站的安全设计规范。

　　设备的核心功能围绕工件的可控旋转与机器人的协同作业展开，夹持机构采用气动旋转夹头，可根据工件的外形尺寸调整夹持行程，夹头内置回转驱动单元，可实现0-360度范围内的无级调速旋转，转速可根据不同工序需求做参数匹配，比如打磨工序采用低转速大扭矩输出，涂胶工序采用匀速平稳转速保证胶层厚度均匀，检测工序可实现任意角度的精准停转配合视觉或检测传感器完成数据采集。设计过程中优先考虑了机器人的作业可达性，以机器人底座安装面为基准，反复校核了六轴全行程范围内的运动包络线，确保夹头夹持工件后，工件的所有待作业面都处于机器人的有效作业半径内，同时预留了足够的安全间隙，避免机器人运动过程中与防护挡板、夹头基座、周边电控柜体发生碰撞干涉。安装边界方面，

　　工作站整体占地尺寸适配中小规模加工车间的产线空位，底部采用膨胀螺栓与车间混凝土地面固定，机器人底座与夹头基座的安装平面做了共面度校准，保证两者的相对位置精度控制在毫米级，减少后续调试过程中的坐标标定工作量；防护挡板采用模块化拼接设计，单块挡板的重量控制在两人可搬运范围内，方便后期设备搬迁、维护时的拆装作业，挡板内侧预留了管线安装槽，机器人的动力线缆、信号线缆、夹头的气路管线都可通过槽内布设，避免管线外露被机器人运动剐蹭造成损坏。在功能拓展性上，这套工作站预留了外部IO接口，可直接对接产线的上游上料机构、下游下料输送线，实现全流程无人化作业，也可根据工序需求在防护挡板上加装视觉检测模块、焊烟除尘接口、冷却液喷淋装置，

　　适配不同的工艺场景。夹头的夹持端做了标准化接口设计，可快速更换三爪卡盘、定制仿形夹具、真空吸盘等不同的夹持元件，适配轴类、盘类、异形壳体类等多种形态的工件，不需要对旋转主轴做结构性改动，大幅降低了产线换型的硬件成本与时间成本。从实际作业逻辑来看，操作人员将待加工工件放置到夹头定位位置后，夹头自动夹紧工件并带动工件按设定转速旋转，机器人搭载对应的作业工具沿工件周向做轨迹运动，完成对应工序作业后，夹头停转并松开工件，操作人员取下完成加工的工件即可进入下一个作业循环，整个流程的动作逻辑经过反复优化，将单工件的作业辅助时间压缩到最低，提升整体生产节拍。设计时还充分考虑了维护便利性，旋转夹头的驱动电机、传动轴承都设置在易拆装的位置，日常润滑、易损件更换不需要拆解整个工作站主体结构，机器人底座周边预留了足够的维护空间，方便运维人员进入完成机器人的定期校准、线缆检查等维护工作。
