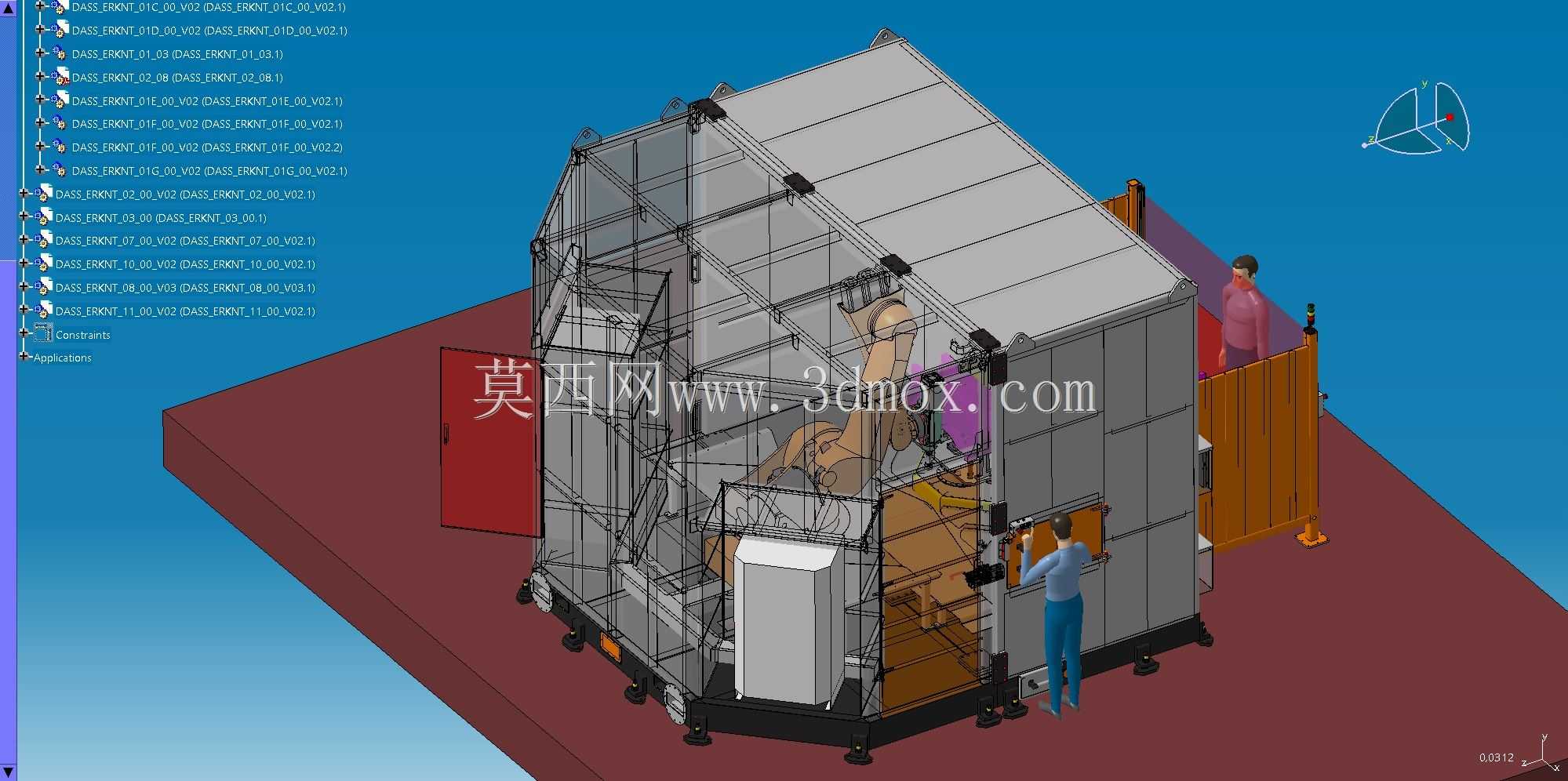

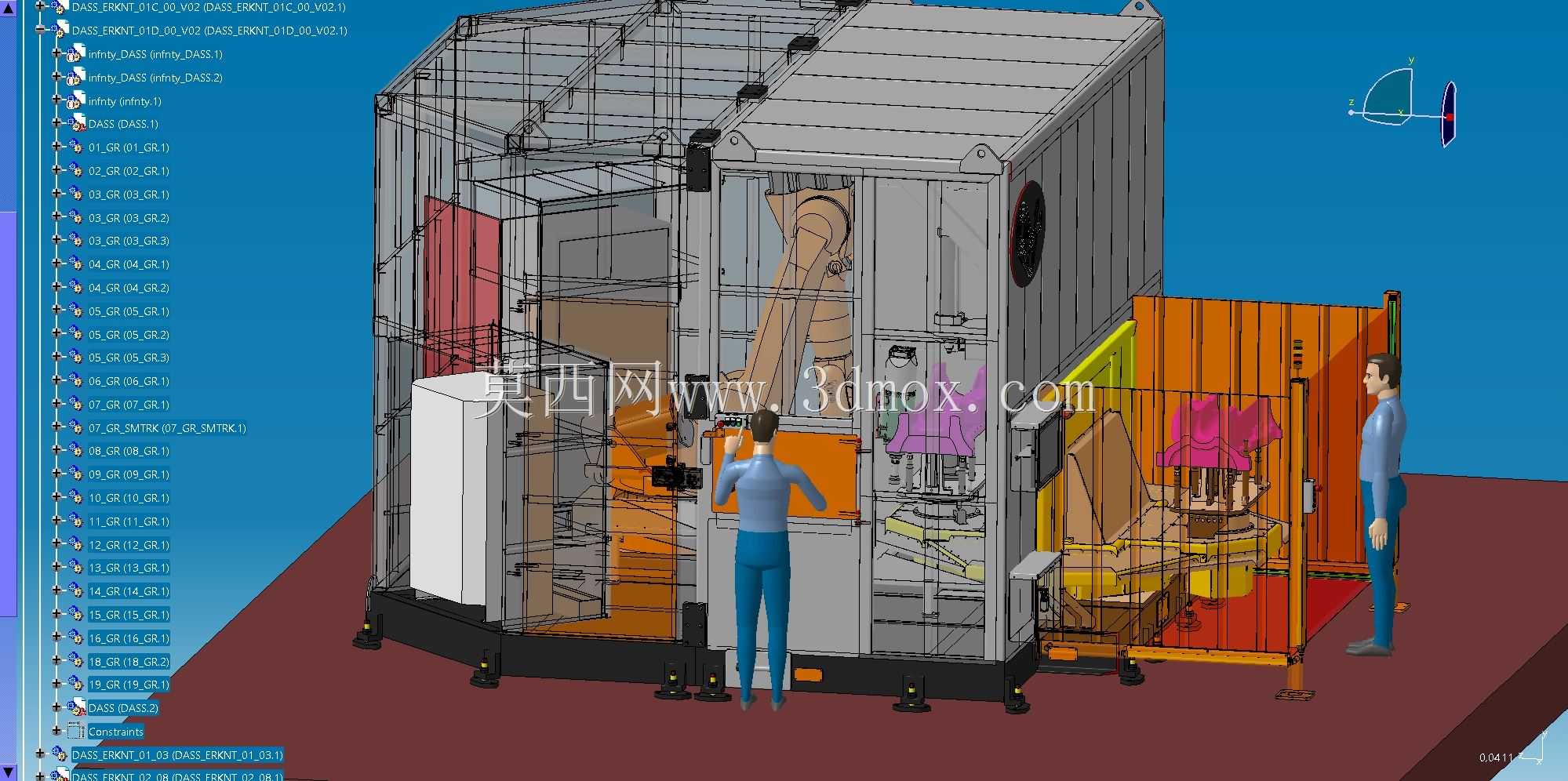

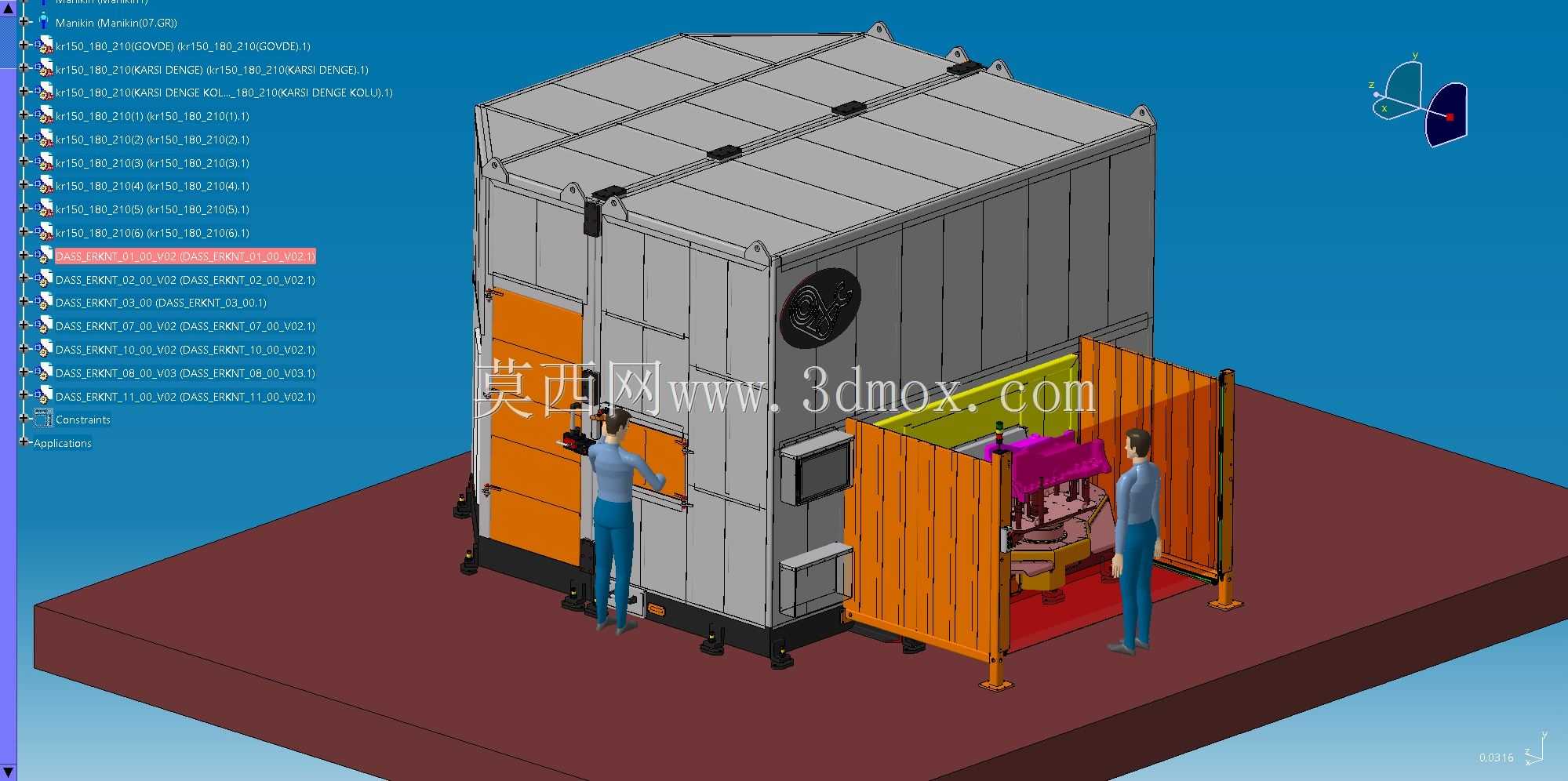

集成机器人铣削单元的组合铣床结构设计

这套组合铣床集成了机器人铣削作业单元，主要面向中小批量多品种金属零件的铣削加工场景，可覆盖平面铣削、轮廓铣削、沟槽加工、复杂曲面粗精加工等多类机加工工序，适配模具钢、铝合金、铸铁、工程塑料等多种常见加工材质，在通用机械零件加工、小型模具型腔加工、工装夹具非标件制作等场景下均可适配。从结构设计逻辑来看，整套设备采用模块化布局思路，将铣削执行端、工件装夹区域、防护结构、排屑空间做了分区规划，机器人铣削单元的安装基座与床身主体做了一体化刚性连接设计，可有效降低铣削作业时的振动传导，保证加工过程中的刀具切削稳定性。设备的作业区域外围设置了半封闭防护结构，可阻挡铣削过程中飞溅的切屑与切削液，避免作业区域外的人员受到飞溅物伤害，同时防护结构预留了工件上下料的开口位置，可适配人工上下料或者搭配小型输送线实现自动上下料的拓展需求。安装边界方面，整套设备的占地尺寸适配常规中小型机械加工车间的工位布局，不需要对车间地面做特殊的地基加固处理，只要保证安装地面的平面度满足设备调平要求即可完成部署，床身底部设置了可调支撑脚，可在安装时快速调整设备水平度，抵消地面轻微的不平整带来的安装误差。功能设计上，机器人铣削单元可根据加工路径需求灵活调整刀具姿态，相比传统固定式主轴的铣床，可完成更多复杂角度的铣削加工，减少工件二次装夹的次数，有效提升单件加工的精度一致性与加工效率，设备的装夹区域预留了通用T型槽安装位，可适配平口钳、专用夹具、组合夹具等多种装夹方案，满足不同外形尺寸工件的装夹需求。整套结构在建模时充分考虑了各运动部件的行程干涉问题，对机器人的运动范围、刀具的进给行程、防护结构的安全距离都做了校核，确保各部件在全行程运动过程中不会发生碰撞，同时预留了切削液管路、排屑装置的安装空间，可根据实际加工需求适配干式切削或者湿式切削的配套方案，床身的倾斜式台面设计可引导切屑与切削液向排屑口汇集，降低日常清理维护的工作量。
