带变位防护结构的机器人旋转作业工作站

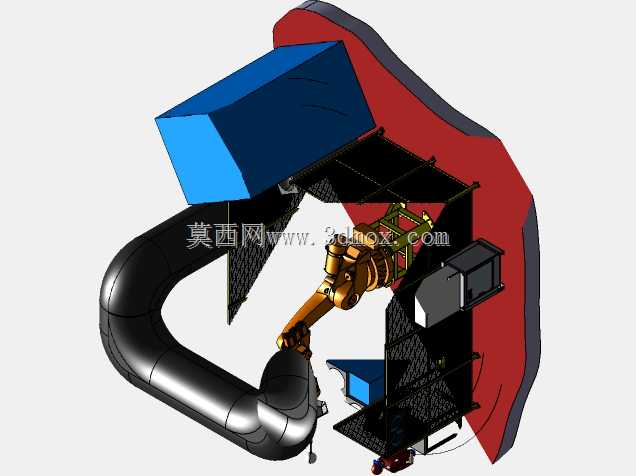

　　这套旋转作业设备核心围绕多关节工业机器人的工位适配需求设计，主要面向中小批量结构件的焊接、打磨、涂覆等需要多面连续作业的生产场景，常见于汽车零部件加工、五金结构件生产、小型工程机械配件制造的车间工位，替代传统人工翻转工件的作业模式，减少工序间的工件转运与装夹次数。设备整体采用C型开放式旋转架作为承载主体，架体外侧覆盖红黑配色的防护挡板与金属防护网，挡板采用折弯成型的薄钢板结构，边缘做卷边处理避免锐边划伤，防护网采用密纹钢丝网结构，既可以阻挡作业过程中产生的焊渣飞溅、磨屑飞散，也不会遮挡操作人员观察工位作业状态的视线，架体底部设置有可调式地脚支撑，可根据车间地面平整度调整支撑高度，保证旋转架运转过程中的整体稳定性。

　　旋转架的两个对称工位分别设置工件装夹平台，平台预留标准T型槽与螺纹安装孔，可适配不同规格的夹持器安装需求，夹持器采用气动夹紧结构，夹块可根据工件外形做快换调整，单工位最大承载重量适配常规中小型结构件的加工需求，旋转驱动组件设置在C型架的侧部封闭腔体内，采用伺服电机搭配精密减速机的驱动结构，可实现工位间的精准分度旋转，重复定位精度满足焊接、打磨等工序的位置公差要求，旋转过程设置有缓冲减速区间，避免工件装夹松动或者工位上的管线拉扯。多关节工业机器人安装在旋转架的中心固定基座上，基座与车间地面通过膨胀螺栓刚性连接，机器人的作业范围完全覆盖两个旋转工位的装夹区域，当其中一个工位处于机器人作业区间时，另一侧工位处于防护网外侧的上下料区域，

　　操作人员可以在设备运转过程中完成已加工工件的拆卸与待加工工件的装夹，无需等待机器人停止作业，大幅压缩工序间的等待空程时间。设备的管线布局采用拖链内置结构，气动管路、信号线缆全部沿C型架的内腔走线，旋转工位的管线通过中心回转接头连通，避免旋转过程中管线缠绕磨损，侧部设置的独立电气柜采用密封结构，内置气动控制元件与IO控制模块，可直接对接车间的生产管理系统，实现工位状态的实时反馈。从安装边界来看，设备整体占地范围适配常规中小型车间的工位布局，不需要额外做深挖地基处理，地面承载满足普通工业车间的地坪承重要求即可安装，设备的操作侧预留足够的上下料操作空间，防护挡板的高度符合工业设备安全防护的高度要求，避免作业过程中人员误入作业区间。

　　设计过程中优先考虑了工位的作业效率匹配，旋转架的分度旋转速度与机器人的作业节拍做匹配优化，保证一侧工位加工完成后，另一侧工位的上下料操作可同步完成，减少设备的待料停机时间，同时防护结构的设计兼顾了安全性与观察便利性，不需要额外增设独立的安全防护围栏，减少设备整体的占地空间。夹持器的安装接口采用通用化设计，可根据不同的加工工序更换焊接夹具、打磨夹持工装或者涂覆定位工装，不需要对旋转架主体结构做改动，适配多品种小批量的柔性生产需求，机器人的安装基座预留了不同品牌工业机器人的安装孔位，可根据实际的作业负载、臂展需求选配对应规格的工业机器人，不需要重新加工基座适配板。
