移动作业机器人配套电钩式吊运执行机构

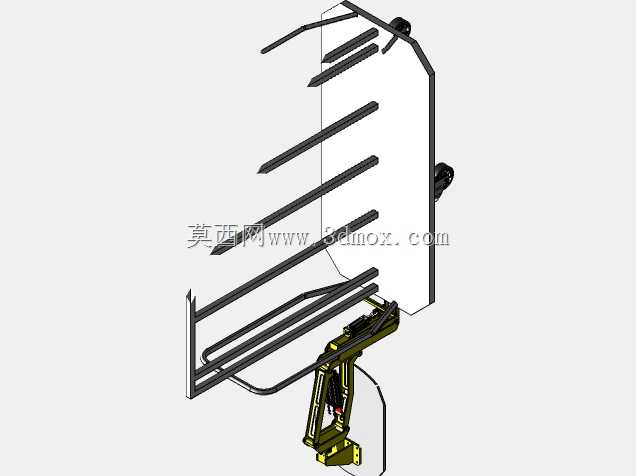

　　这套电钩式吊运执行机构，是专为移动巡检、作业类机器人开发的末端挂取作业部件，主要适配厂区内零散物料转运、架空线缆临时挂放、轻型工装吊取这类需要机器人自主完成挂接、脱钩的作业场景，替代人工在狭窄通道、高位区域完成重复性的挂取吊运动作，降低人员在高位作业、狭窄空间作业的安全风险。从结构布局来看，整套机构分为下部连接基座、中部支撑臂架、上部挂取叉齿三个核心部分，下部基座预留了与移动机器人升降臂顶端的标准安装接口，安装孔位采用对称排布设计，可适配多数移动作业机器人的末端输出法兰，安装时无需额外做转接板加工，直接通过螺栓锁紧即可完成装配，安装边界控制在升降臂顶端120mm×120mm的方形区域内，不会超出机器人本体的宽度轮廓，

　　避免机器人在穿行狭窄通道时出现部件刮碰。中部支撑臂架采用变截面的弯折结构设计，臂架主体做了镂空减重处理，在保证整体结构刚度的前提下尽可能降低自身重量，减少机器人升降臂的负载负担，臂架内部预留了电钩驱动组件的走线空间，所有线缆都从臂架内部空腔穿行，不会外露在结构外侧，避免作业过程中线缆被周边构件勾挂造成损坏。上部的挂取叉齿采用多根平行排布的圆钢弯折成型，叉齿前端做了圆弧收窄的导向设计，当机器人对位存在小幅偏差时，叉齿前端的导向段可以顺着挂接点的边缘滑入，降低对位精度要求，提升挂接作业的成功率，叉齿的排布间距经过匹配设计，可适配常见的环形吊耳、线缆挂环、轻型工装吊孔等多种挂接对象，单根叉齿的承载能力经过校核，

　　可满足额定负载下的长期使用不会出现永久变形。设计过程中重点考虑了脱钩动作的可靠性，电钩的锁止机构集成在支撑臂架与叉齿的连接位置，当机器人完成物料吊运到达指定位置后，驱动组件带动锁止块动作，即可自动完成脱钩，无需人工辅助操作，锁止机构设置了机械自锁结构，在断电状态下也能保持锁止状态，不会出现吊运过程中物料意外脱落的问题。整套机构的外形轮廓在收拢状态下不会超出机器人升降臂的运动包络，当升降臂举升到最高位置时，叉齿顶端距离机器人安装基面的高度控制在常规作业需求范围内，可覆盖厂区内多数高位挂接点的作业高度，同时叉齿的外伸长度经过优化，在保证挂接深度足够的前提下，不会因为外伸过长导致臂架受力弯矩过大，影响整体结构稳定性。

　　针对作业过程中可能出现的碰撞问题，叉齿与支撑臂架的连接位置设置了小幅的缓冲余量，当叉齿受到侧向的意外碰撞时，可通过微小的形变吸收冲击能量，避免刚性碰撞造成臂架变形或者驱动组件损坏。在实际应用中，这套机构可直接替换移动机器人原有的普通夹持末端，不需要对机器人的控制系统做大幅改动，仅需将电钩的驱动信号接入机器人原有IO端口即可完成调试，适配性较强，可广泛应用在厂区物料转运、电力巡检挂线、仓储轻型货物吊取等多个作业场景，相比传统的磁吸式、夹爪式吊运末端，这种叉齿式电钩结构对挂接对象的外形适应性更强，不需要挂接对象具备平整的吸附面或者可供夹持的外轮廓，只要具备可供叉齿穿入的环形、孔状结构即可完成挂接作业，适用范围更广。
