多通路法兰式液压旋转接头结构设计

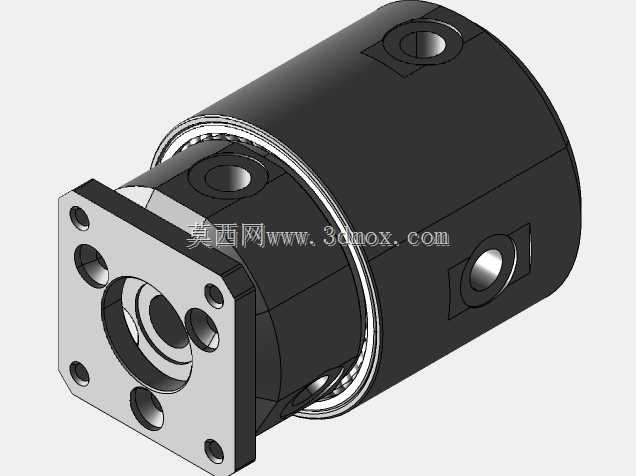

　　在工程机械、自动化产线、回转式液压工装这类存在相对旋转动作的液压系统中，固定管路与旋转执行端之间的流体传输一直是管路设计的核心难点，这款多通路法兰式液压旋转接头，就是针对这类跨旋转界面的介质传输需求开发的核心连接元件。从结构布局来看，该接头采用分体式装配设计，输入端为方形法兰安装结构，法兰面均布6个安装通孔，中心位置设置大口径主流道接口，可匹配大流量主油路的通流需求，法兰侧部的旁通孔可对应控制油路、泄油油路的独立通路，实现单接头集成多通路介质传输，避免多组单通路接头并排安装带来的体积冗余、管路干涉问题。接头主体的回转段采用高精度间隙配合的密封结构设计，芯轴与外壳之间设置多道密封槽，可根据传输介质的类型、

　　工作压力等级适配不同材质的密封件，既保证相对旋转过程中的密封可靠性，避免内泄、外漏问题，又能控制旋转阻力矩，避免回转过程中出现卡滞、密封件过度磨损的情况。外壳上沿周向分布的多个油口，可根据实际管路排布需求选择对应方向接出管路，不用额外增加管路弯头调整走向，能有效压缩安装空间，减少管路弯折带来的压力损失。从安装边界来看，法兰端的安装孔位采用标准安装距设计，可直接匹配市面多数回转工作台、液压机械手回转基座、工程机械设备回转中心的安装接口，不需要额外加工过渡连接板，降低现场改装的加工成本。主体圆柱段的外径控制在紧凑尺寸范围内，安装时不需要预留过大的周向操作空间，即使在设备内部狭窄的安装腔体内，也能完成接头的固定与管路连接。

　　在实际工况应用中，这类旋转接头可同时传输压力油、回油、控制油甚至低压冷却水等多种介质，各通路之间通过密封隔套完全隔离，不会出现不同介质串腔的问题，相比传统的单通路旋转接头组合方案，整体结构的同轴度更容易保证，旋转过程中不会出现不同接头不同心带来的偏磨问题，能大幅延长密封件的使用寿命。设计过程中，针对回转部件的受力情况，在芯轴与外壳的配合段两端设置了支撑轴承结构，可承受一定的径向载荷与轴向窜动力，避免设备运行过程中管路震动、偏心载荷直接作用在密封件上，导致密封件提前失效。油口的连接形式采用标准内螺纹接口，可直接匹配标准液压管接头，不需要定制特殊规格的连接件，日常维护更换密封件时，只需拆开端部的压盖即可取出内部密封组件，

　　不用将整个接头从设备上完全拆除，能大幅缩短设备停机维护的时间。在液压挖掘机的回转中心管路、自动化生产线的回转工装夹具、风电设备的变桨液压系统、港口起重设备的回转机构中，这类结构的旋转接头都能稳定适配，既可以满足连续旋转工况下的长期运行需求，也能适应间歇回转、频繁正反转的复杂工况，不会因为频繁换向冲击出现密封失效、泄漏的问题。从流道设计来看，各通路的通流截面经过优化，流道转折处采用圆弧过渡，减少介质流动过程中的局部压力损失，降低系统发热，同时避免流道死角处的介质残留，对于需要定期更换液压介质的系统来说，能减少旧介质的残留量，降低新介质被污染的概率。外壳的外表面做了防锈处理，可适应车间潮湿环境、户外工程机械作业环境下的使用需求，不会因为长期暴露在潮湿空气、粉尘环境中出现外壳锈蚀、拆卸困难的问题。
